مفتاح 5 للتبديل الخارجي PoE المدار
مقدمة إلى PoE Network Switch
سلسلة IM-FP144GW هي 10/100/1000 Mbps خارجية بو البديل يتمتع بميزات أدناه
التصميم الصناعي الموثوق يمكن أن يضمن التشغيل المستمر والمستقر لنظام الأتمتة.
الميزات الرئيسية لمفتاح الألياف 2.5G
دعم الطاقة على كاميرات POE IP من خلال نقطة الوصول اللاسلكية (AP) من 5 فئات من كابلات Ethernet.
IEEE 802.3af/في طاقة على 1 ~ 4 منفذ RJ45
4 x 10/100/1000Mbps منفذ RJ45 الاستشعار التلقائي
1 x 100/1000/2500Mbps منفذ الألياف SFP
مواصفات مفتاح Ethernet المدار
| اسم المنتج | 5 منفذ مفتاح بو الخارجي (1F + 4TP) |
| رقم الطراز | IM-FP144GW |
| الميناء |
1 x 100Mpbs / 1G / 2.5G منفذ SFP SM:1310nm/1550nm، 20km ؛ 1490nm/1550nm، 40~120Km؛ MM:1310nm، 2Km 4x 10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |

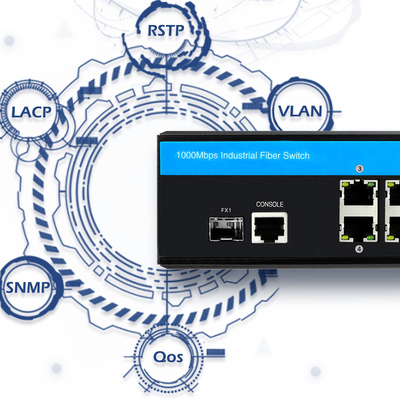

| المعيار | إيه إي إي 8023، IEEE802.3U ، IEEE802.3ab ، IEEE802.3z ، IEEE802.1d STP ، IEEE802.1w RSTP ، IEEE802.1s MSTP ، ITU-T G.8023 EPR / Y.1344، IEEE802.1Q ، IEEE802.1X ، IEEE802.3ad ، IEEE802.3x ، IEEE802.3af ، IEEE802.3at ، IEEE802.1ad ، IEEE802.1p ، IEEE802.1ab ، IEEE802.3az |
| رقم تعريف أراضي الإقليم | 4096 |
| الإطار الكبير | 9.6KB |
| حجم جدول عناوين MAC | 8K |
| ميزات التبديل |
طريقة النقل: التخزين والإرسال عرض النطاق الترددي للنظام: 56 جيجابايت في الثانية (غير ازدحام المرور) |
| وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) منفذ SFP، مسافة الإرسال: 20 كيلومتر، 40 كيلومتر، 60 كيلومتر، 80 كيلومتر، 100 كيلومتر |
| مصابيح LED | الطاقة، الشبكة |

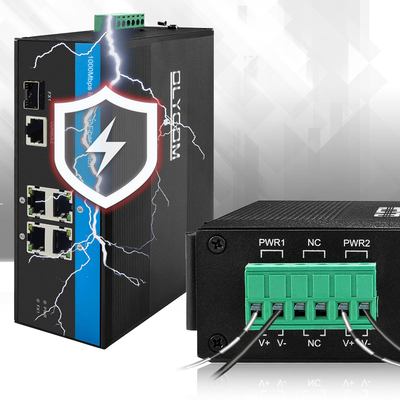

| إمدادات الطاقة |
فولتاج مدخل إمدادات الطاقة POE: 48V (ماكس 52V) ، طاقة الخروج لمصدر طاقة PoE واحد: 15.4W (ميناء 1 ~ 8) (802.3تتطلب المعايير تعليمات خاصة) |
| البيئة |
درجة الحرارة العاملة: -40 درجة مئوية 75 درجة مئوية درجة حرارة التخزين: -40° ≈ 85°C رطوبة العمل:10٪ ٪، غير مكثفة رطوبة التخزين: 10٪ ٪ 95٪ ، غير مكثفة |
| معايير الصناعة |
EMI:FCC الجزء 15 الفرع B الفئة A، EN 55022 الفئة A EMS:EN 61000-4-2 (ESD) المستوى 3،EN 61000-4-3 (RS) المستوى 3،EN 61000-4-4 (EFT) المستوى 3،EN 61000-4-5 (Surge) المستوى 3،EN 61000-4-6 (CS) المستوى 3،EN 61000-4-8؛ مراقبة المرور:NEMA-TS2؛ اهتزاز:IEC 60068-2-6؛ السقوط الحر:IEC 60068-2-32؛ الصدمة:IEC 60068-2-27؛ حركة السكك الحديدية:EN 50121-4 |
| السلامة | علامة CE ، التجارية ؛ CE/LVD EN60950 |
| المعلومات الميكانيكية |

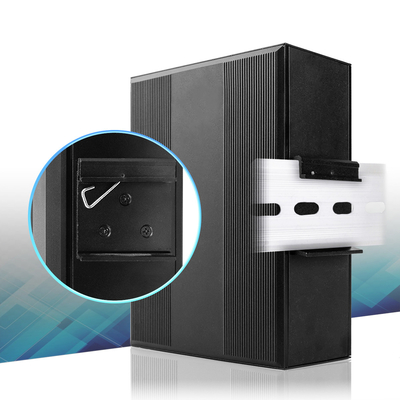

الغلاف:غلاف معدني مجفف؛ فئة السلامة: IP40؛ الأبعاد: 158 × 114.8 × 60 ملم طريقة التثبيت: التثبيت بالسكك الحديدية |
| الضمان | استبدال في غضون سنة واحدة، إصلاح لمدة ثلاث سنوات |
تطبيق البديل المدار بالخاتم
الحزمة
1منتج واحد، كابل وحدة تحكم واحد، دليل المستخدم واحد، وبطاقة ضمان واحدة داخل صندوق واحد.
2عشرون قطعة من الصناديق في صندوق واحد.
الأسئلة الشائعة
س: هل أنت شركة تصنيع أو تجارية؟
ج: الشركة المصنعة ومزود الحلول الكلية للشبكة الصناعية.
س: هل تقبلون ODM أو OEM؟
ج: نعم نحن نقدم خدمة مخصصة لعملائنا
س: ما هو الحد الأدنى لكمية الطلب؟
ج: الـ MOQ هي وحدة واحدة.
س: هل يشمل هذا المفتاح المدار مصدر الطاقة؟
ج: لا، لا يوجد مُحوّل طاقة متضمن
س: ما مصدر الطاقة الذي يحتاجه هذا المفتاح الصناعي POE L2?
الجواب: فولتاج المدخل هو 9-52VDC. إذا كان فولتاج المدخل ليس 48VDC-52VDC ، فهو مفتاح غير POE مدير ، يمكن أن يعمل أيضًا. يمكن أن يكون مصدر الطاقة 12VDC 3A. إذا كان فولتاج المدخل هو 48VDC-52VDC ،إنه مفتاح صناعي يتم إدارته بواسطة POE.
س: ما هي معايير POE؟
الجواب: هذا مفتاح POE + الصناعي. يمكن لكل منفذ شبكة أن يصل إلى 30 واط عندما يكون مصدر الطاقة 48VDC 5A.
س: ما المدى الحراري الذي يمكن لهذا المفتاح الوصول إليه؟
ج: درجة حرارة التشغيل هي -40~85°C (-40~175°F)
س: هل يتم تضمين قاطرة DIN صغيرة؟
الجواب: هذا هو مفتاح DIN السكك الحديدية، ولكن السكك الحديدية DIN غير مدرجة.
س: هل هو مفتاح مُدار؟
ج: نعم، هذا مفتاح POE مدير L2 للشبكات الصناعية.
