DC24V 1x2 2x2 4x4 مم مفتاح تجاوز الألياف البصرية
مقدمة من 8 قناة تجاوز التبديل

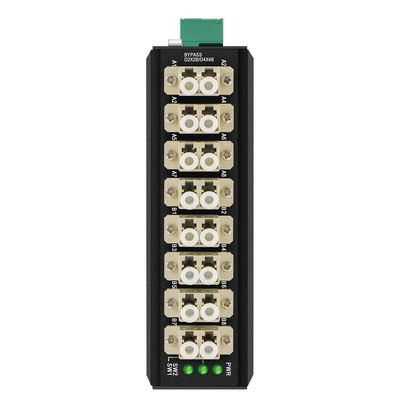

OM-FBS-44-MLC عبارة عن وحدة تجاوز ألياف خارجية للعقد الضوئية المهمة في نظام الشبكة الضوئية.
ميزات المنتج لتجاوز الألياف الضوئية
مواصفات وحدة الالتفافية البصرية
| اسم المنتج | تبديل تجاوز الألياف الضوئية |
| واجهة الطاقة | كتلة المحطة الصناعية القياسية. |
| حماية القطبية | يدعم |
| واجهة الألياف الضوئية | إل سي |
| نطاق الطول الموجي | 850±40/1300±40 نانومتر؛ 1260 ~ 1650 نانومتر |
| اختبار الطول الموجي | 850/1300 نانومتر؛ 1310/1550 نانومتر |
| إدراج الخسارة | النوع: 0.6 ديسيبل الحد الأقصى: 1.0 ديسيبل؛ النوع: 0.6 ديسيبل الحد الأقصى: 1.0 ديسيبل |
| خسارة العودة | MM≥30 ديسيبل SM≥50 ديسيبل |
| تداخل القنوات | MM≥35 ديسيبل SM≥55 ديسيبل |
| فقدان الاستقطاب | .050.05 ديسيبل |
| فقدان الطول الموجي | .050.05 ديسيبل |
| فقدان درجة الحرارة | .050.05 ديسيبل |
| التكرار | .050.05 ديسيبل |
| جهد التشغيل | DC9V-52V |
| خدمة الحياة | ≥100000000 مرة |
| تبديل الوقت | ≥10 مللي ثانية |
| نقل الطاقة الضوئية | ≥500 ميغاواط |
رسم تخطيطي لتطبيق مفتاح تجاوز الألياف
ما هو التبديل الالتفافية؟
عادةً ما يتم استخدام وحدة أو وحدة التجاوز لحماية نظام الشبكة (تجاوز الجهاز الذي يتصل به) عند انقطاع التيار الكهربائي فجأة.
في نظام الشبكة الخطية (مثل الرسم البياني أدناه)، يكون النقل جيدًا إذا كانت البيانات/SFP/الطاقة طبيعية.
ماذا لو تم إيقاف أي مصدر طاقة (مثل زيادة الطاقة، أو الضرب، أو الضرر الذي من صنع الإنسان...)
سوف يفشل نظام الشبكة بأكمله.
هناك موقف آخر وهو أن إصلاح/صيانة الطاقة مطلوبة لمنطقة المحول 2 (المنطقة الوسطى)، ولنفترض أنه لمدة 12 ساعة، يجب أن يتوقف النظام بأكمله.
مع وحدة/مفتاح التجاوز، يشبه الأمر وضع آلية حماية في النظام بأكمله.
يساعد مفتاح التجاوز على حماية النظام بأكمله في حالة فشل محول واحد أو أكثر في نفس الوقت.
قائمة التعبئة
نظرة عامة على مراقبة الجودة
بالنسبة لمنتجات الشبكات والاتصالات البصرية، تعتمد الموثوقية على نظام جودة جيد التنظيم بدلاً من خطوات الاختبار المعزولة.
في OLYCOM، يتم تنفيذ مراقبة الجودة عبر دورة حياة المنتج بأكملها - بدءًا من تحديد مصادر المكونات وحتى التسليم النهائي - لضمان الأداء المتسق في بيئات النشر الحقيقية.
يتم التحقق من جميع المواد قبل الإنتاج، بما في ذلك الوحدات البصرية والمكونات الإلكترونية والهياكل الميكانيكية. أثناء التصنيع، يتم استخدام أنظمة الفحص الآلي للحفاظ على الدقة في التجميع وتقليل التباين.
يخضع كل منتج للتحقق الوظيفي، الذي يغطي أداء نقل البيانات، وتشغيل الميزات، وتوصيل الطاقة حيثما أمكن. بالنسبة للأنظمة البصرية، يتم تقييم المعلمات مثل دقة الطول الموجي وجودة الإشارة واستقرار الإرسال بعناية.
ولضمان الموثوقية على المدى الطويل، يتم اختبار الأجهزة في ظل ظروف قاسية، بما في ذلك اختلاف درجات الحرارة، والتعرض للرطوبة، والضغط الميكانيكي. بالإضافة إلى ذلك، يتم إجراء اختبار وقت التشغيل الممتد لتحديد حالات الفشل المبكرة المحتملة.
تخضع كل وحدة للفحص النهائي قبل الشحن، مع إمكانية التتبع الكامل المدعومة بسجلات الاختبار الموثقة وبيانات الامتثال.
ومن خلال الجمع بين العمليات الموحدة والتحسين المستمر، تضمن OLYCOM حلول شبكات مستقرة ودائمة وجاهزة للاستخدام الميداني.
