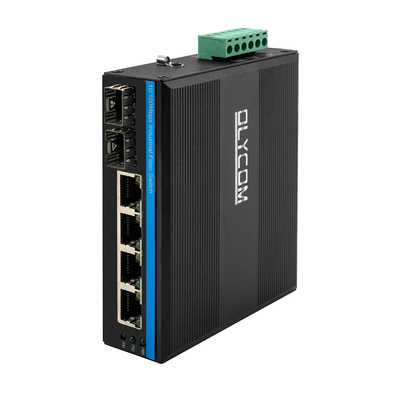

مفتاح PoE CCTV الصناعي بـ 4 منافذ
مقدمة لمفتاح إيثرنت المتين
مواصفات مفتاح الألياف الضوئية
| اسم المنتج | مفتاح ألياف PoE الصناعي 10/100 ميجابت في الثانية (2F+4TP) |
| رقم الموديل | IM-FP244FE |
| المنفذ |
2x100M SFP Fiber SM: 1310 نانومتر/1550 نانومتر، 20 كم؛ 1490 نانومتر/1550 نانومتر، 40~120 كم MM: 1310 نانومتر، 2 كم؛ 850 نانومتر، 500 متر 4x10/100/1000M UTP RJ45 (دعم الاستشعار التلقائي MDI/MDIX) 1x6-PIN Power Terminal Block |
| البروتوكول |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W (PoE+) |
| ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 1.2 جيجابت في الثانية (بدون ازدحام مروري) MAC: 4K حجم مخزن الحزمة: 1.75 ميجابايت |
| وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) |
| مؤشرات LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1، FX2 تشغيل: الإرسال طبيعي إيقاف التشغيل: الإرسال غير طبيعي (وحدة بصرية معيبة أو غير متصلة)
برتقالي نحاسي: مؤشر PoE تشغيل: PoE قيد التشغيل إيقاف التشغيل: PoE لا يعمل أو هذا جهاز غير PoE
أخضر نحاسي: مؤشر السرعة تشغيل: سرعة الإرسال 1000 ميجابت في الثانية وميض: قيد الإرسال إيقاف التشغيل: غير متصل أو سرعة التشغيل 10/100 ميجابت في الثانية |
| استهلاك الطاقة | تحميل كامل بدون PoE ≤5W |
| مزود الطاقة |
جهد إدخال مزود طاقة PoE: 48 فولت (بحد أقصى 52 فولت) طاقة خرج مزود طاقة PoE واحد: 30 واط (المنفذ 1~4) جهد خرج PoE: 48 فولت الاتصال العكسي: مدعوم |
| أسلاك PoE | 1/2 (V+), 3/6 (V-) |
| البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية الرطوبة أثناء التشغيل: 10% ~ 90%، غير متكثفة رطوبة التخزين: 10% ~ 95%، غير متكثفة |
| المعايير الصناعية |
ESD: IEC61000-4-2، ±15KV هواء، ±6KV تلامس EFT: IEC61000-4-4، عام ±6KV الاندفاع: IEC61000-4-5، تفاضلي ±2KV، مشترك ±6KV |
| الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
| المعلومات الميكانيكية |

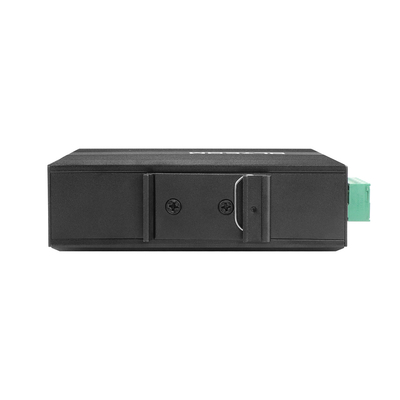

الغلاف: غلاف معدني مموج، درجة IP40 الأبعاد: 114*93*35 ملم طريقة التركيب: سكة Din/تركيب على الحائط الوزن: 0.35 كجم/0.45 كجم (صافي/إجمالي) |
| الضمان | 3 سنوات، دعم فني مدى الحياة |
الأسئلة الشائعة
تطبيق مفتاح PoE 120 واط
قائمة التعبئة
ملاحظة
الملحقات (قوس سكة DIN، الوحدة البصرية، مزود الطاقة، سلك التوصيل، كابل الشبكة وما إلى ذلك) غير مضمنة في صندوق التعبئة، يرجى إعدادها بنفسك أو شراء مجموعة كاملة منا
معلومات صندوق الشحن
حجم المنتج: 11.4*9.3*3.5 سم
حجم الصندوق الداخلي: 23*16.5*5.8 سم
وزن المنتج: 0.35 كجم
وزن التعبئة: 0.45 كجم
حجم الصندوق الرئيسي: 67*33*47 سم
كمية التعبئة: 40 قطعة
وزن التعبئة: 20 كجم
الملحقات
| الوحدة البصرية الصناعية | |
| OSPL1E06D-85 | 100BASE-FX (850 نانومتر) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| مزود الطاقة الصناعي DIN | |
| IM-DAC220/DC12V1.67A | AC220V إلى DC12V1.67A، -30 درجة مئوية ~ 70 درجة مئوية |
| IM-DAC220/DC24V1A |
AC220V إلى DC24V1A، -30 درجة مئوية ~ 70 درجة مئوية |
1، على أي شريحة يعتمد؟
Olycom: Realtek
2، هل يمكنني تخصيصه؟
Olycom: نعم
نحن ندعم خدمات OEM مثل الشعار واسم الطراز والملصق وقناع PVC وأجزاء المنتج (مجموعة التركيب، كتلة طرفية الطاقة وما إلى ذلك)
