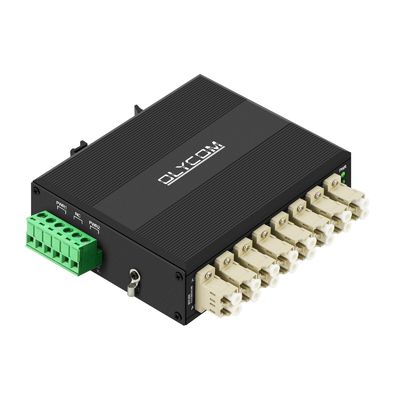

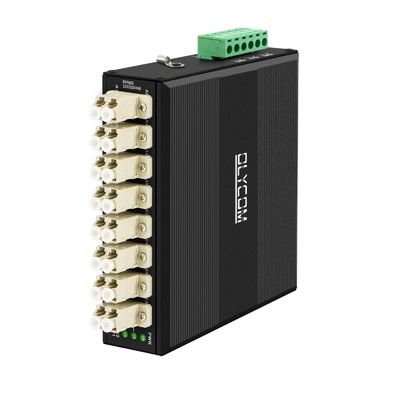

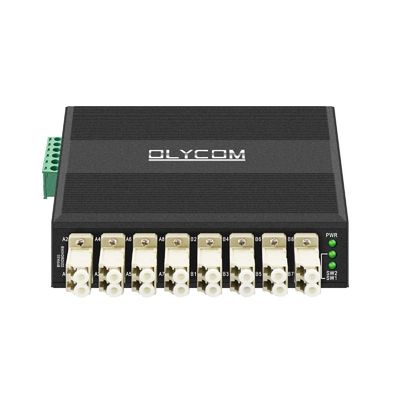

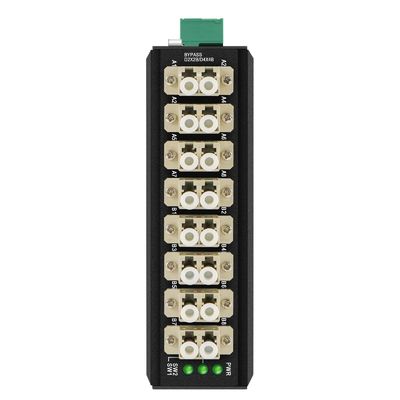

D4 * 4B تجاوز الشبكة TAP مفتاح تجاوز الألياف الصناعية
لمراقبة أمن الشبكات
مقدمةD4 * 4B تجاوز الشبكة TAP
OM-FBS-44-MLC عبارة عن وحدة تجاوز ألياف خارجية للعقد الضوئية المهمة في نظام الشبكة الضوئية.
ميزات المنتج لمفتاح تجاوز الألياف الصناعية
مواصفة
| اسم المنتج | تبديل تجاوز الألياف الصناعية |
| واجهة الطاقة | كتلة المحطة الصناعية القياسية. |
| حماية القطبية | يدعم |
| واجهة الألياف الضوئية | إل سي |
| نطاق الطول الموجي | 850±40/1300±40 نانومتر؛ 1260 ~ 1650 نانومتر |
| اختبار الطول الموجي | 850/1300 نانومتر؛ 1310/1550 نانومتر |
| إدراج الخسارة | النوع: 0.6 ديسيبل الحد الأقصى: 1.0 ديسيبل؛ النوع: 0.6 ديسيبل الحد الأقصى: 1.0 ديسيبل |
| خسارة العودة | MM≥30 ديسيبل SM≥50 ديسيبل |
| تداخل القنوات | MM≥35 ديسيبل SM≥55 ديسيبل |
| فقدان الاستقطاب | .050.05 ديسيبل |
| فقدان الطول الموجي | .050.05 ديسيبل |
| فقدان درجة الحرارة | .050.05 ديسيبل |
| التكرار | .050.05 ديسيبل |
| جهد التشغيل | DC9V-52V |
| خدمة الحياة | ≥100000000 مرة |
| تبديل الوقت | ≥10 مللي ثانية |
| نقل الطاقة الضوئية | ≥500 ميغاواط |
رسم تخطيطي لتطبيق مفتاح تجاوز الألياف
ما هو مفتاح تجاوز الألياف؟
عادةً ما يتم استخدام وحدة أو وحدة التجاوز لحماية نظام الشبكة (تجاوز الجهاز الذي يتصل به) عند انقطاع التيار الكهربائي فجأة.
في نظام الشبكة الخطية (مثل الرسم البياني أدناه)، يكون الإرسال جيدًا إذا كانت البيانات/SFP/الطاقة طبيعية.
ماذا لو تم إيقاف أي مصدر طاقة (مثل زيادة الطاقة، أو الضرب، أو الضرر الذي من صنع الإنسان...)
سوف يفشل نظام الشبكة بأكمله.
هناك موقف آخر وهو أن إصلاح/صيانة الطاقة مطلوبة لمنطقة المحول 2 (المنطقة الوسطى)، ولنفترض أنه لمدة 12 ساعة، يجب أن يتوقف النظام بأكمله.
مع وحدة/مفتاح التجاوز، يشبه الأمر وضع آلية حماية في النظام بأكمله.
يساعد مفتاح التجاوز على حماية النظام بأكمله في حالة فشل محول واحد أو أكثر في نفس الوقت.
قائمة التعبئة
الصورة الفعلية
التعليمات
ج: يقوم تجاوز الألياف بإعادة توجيه الإشارات الضوئية تلقائيًا عندما يفقد جهاز متصل الطاقة أو يتعطل، مما يساعد في الحفاظ على استمرارية الشبكة وتقليل انقطاع الخدمة.
ج: يقلل فقدان الإدخال المنخفض من توهين الإشارة أثناء الإرسال، مما يساعد في الحفاظ على جودة اتصال مستقرة في عمليات نشر الألياف لمسافات طويلة أو عالية الكثافة.
ج: نعم. تدعم الوحدة أطوال موجية بصرية متعددة وتوفر نقلًا مستقرًا منخفض الخسارة، مما يجعلها مناسبة للبنية التحتية للاتصالات ومراكز البيانات وشبكات الألياف الخاصة بالمؤسسات.
ج: أثناء الصيانة أو حدوث فشل غير متوقع في الجهاز، يمكن للتجاوز أن يحافظ على الارتباط البصري نشطًا عن طريق تجاوز المعدات المنفصلة، مما يساعد على تقليل وقت توقف الشبكة وانقطاع الخدمة.
ج: نعم. مع نطاق درجة حرارة التشغيل من -20 درجة مئوية إلى 70 درجة مئوية، تم تصميم الوحدة لأداء مستقر في بيئات النشر الصناعية والخارجية.
ج: نعم. وهو يدعم الأطوال الموجية الشائعة للاتصالات بما في ذلك 850 نانومتر، و1300 نانومتر، و1310 نانومتر، و1550 نانومتر، مما يجعل التكامل أسهل عبر بنيات الشبكات البصرية المختلفة.
