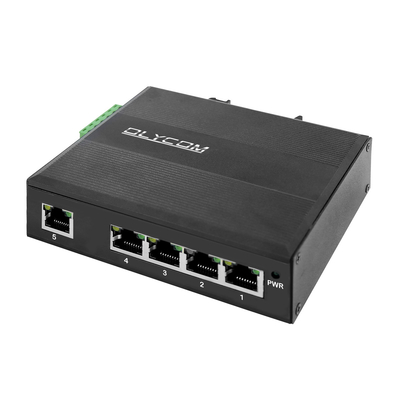

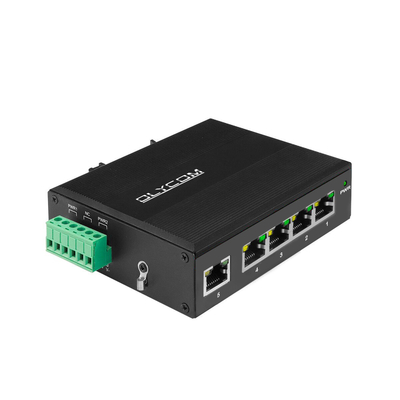

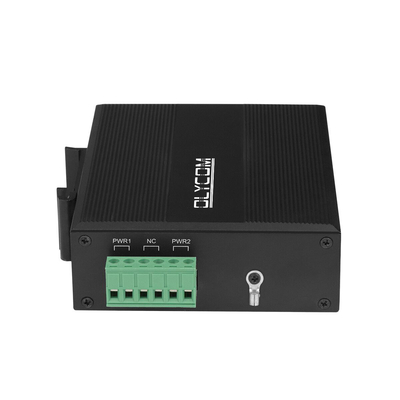

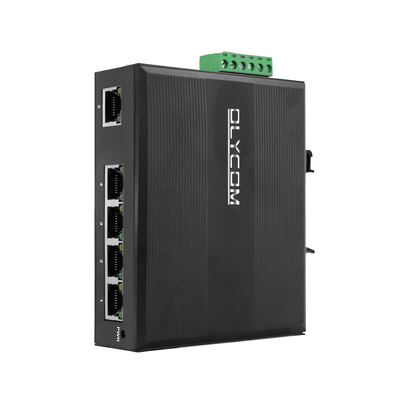

محور تحويل شبكة PoE بمنفذ Gigabit 5
الميزات الرئيسية لمفتاح DIN PoE
البيانات التقنية لمفتاح Ethernet E-mark
| اسم المنتج | 10/100/1000Mbps محول شبكة PoE الصناعية ((5TP) |
| رقم الطراز | IM-WP054GE |
| الميناء | 5*10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |
| البروتوكول |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3 عند 30W ((PoE +) |
| ميزات التبديل |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 10Gbps ((غير الازدحام المروري) معدل التوصيل: 14.88Mpps ماك: 2K حجم بوفر الحزمة: 1.75Mb |
| وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
| مصابيح LED |
الطاقة، الشبكة PWR: الطاقة
البرتقالي النحاسي: مؤشر السرعة على: سرعة العمل هي 1000Mbps مغلق:مقطوع أو سرعة العمل 10/100Mbps
الأخضر النحاسي: مؤشر الرابط/الفعال تشغيل: ناقل التوصيل طبيعي "مغمض: في الإرسال" مغلق: ناقل التوصيل ليس طبيعياً |
| إمدادات الطاقة |
الجهد الدخالي لمصدر الطاقة PoE: 48V (حد أقصى 52V) طاقة الخروج PoE الفردية: 15.4W/30W ((الميناء 1 ~ 4) الجهد الخارجي واحد PoE: DC48V ((الميناء 1 ~ 4) الاتصال العكسي: الدعم |
| سلك PoE | PoE af/at: 1/2 (V+) ، 3/6 (V-) |
| البيئة |
درجة حرارة العمل: -40°C 75°C درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
| معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
| الشهادة |
المواصفات المستخدمة في إصدارات الطاقة إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR إف سي سي الجزء 15 الفرع B ((الفئة B) ANSI C63.4: 2014 |
| المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 الأبعاد: 114*93*35ملم طريقة التثبيت: التثبيت على الحائط الوزن: 0.35 كجم/0.45 كجم ((الصافي/الجمع) |
| الضمان | 3 سنوات، الدعم الفني مدى الحياة |
قائمة التعبئة
حجم المنتج: 11.4 * 9.3 * 3.5 سم
حجم الصندوق الداخلي: 23 * 16.5 * 5.8 سم
وزن المنتج: 0.35 كجم
وزن التعبئة: 0.45 كجم
حجم الصندوق الرئيسي: 67*33*47 سم
كمية التعبئة: 40 قطعة
وزن التعبئة: 20 كجم
معلومات الطلب
| IM-WS050GE |
مفتاح Ethernet الصناعي 5 * 100 / 1000M ، غير مدير ، غير PoE ، DC12V ~ DC52V مدخل مزدوج
مثالية في شبكة المركبات أو نظام الأتمتة الصناعية |
| IM-WP054GE |
مفتاح PoE الصناعي 5 * 100 / 1000M ، غير مدير ، PoE af / at للميناء 1 ~ 4 ، ميزانية 120W إدخال مزدوج DC48V ~ DC52V ملاحظة: PoE bt*60W اختياري
مثالي في نظام المراقبة |
| IM-WP054BGE |
مفتاح PoE الصناعي 5 * 100 / 1000M ، غير مدير ، PoE af / at للميناء 1 ~ 4 ، ميزانية 120W إدخال مزدوج DC12V ~ DC48V مع مكبر طاقة داخلي
مثالية في شبكة المركبات أو نظام الطاقة الشمسية |
|
IM-WPD054GE
|
مفتاح PoE الصناعي 5 * 100 / 1000M ، غير مدير ، 1 * منفذ PD ((30W / 60W / 90W) + PoE af / at للميناء 1 ~ 4 ، لا حاجة إلى استخدام مصدر طاقة إضافي
مثالي في نظام المراقبة |
| IM-WS050GM |
التبديل المدار عبر الشبكة الصناعية 5*100M/1000M، المدارة عبر الويب ((QoS، VLAN وما إلى ذلك) ، غير PoE إدخال مزدوج DC12V ~ DC52V مثالية في أنظمة الأتمتة الصناعية |
| إمدادات الطاقة الصناعية | |
| IM-DAC220/DC12V1.67A | AC220V إلى DC12V1.67A ، -30 °C 70 °C |
| إم-داك 220/DC24V1A | AC220V إلى DC24V1A ، -30 °C 70 °C |
الأسئلة الشائعة
1على أي رقاقة تستند؟
أوليكوم: ريلتك
2هل يمكنني تخصيصها؟
أوليكوم: نعم. نحن ندعم خدمات OEM مثل الشعار، اسم النموذج، الملصق، قناع PVC وأجزاء المنتج ((مجموعة التثبيت، كتلة محطة الطاقة الخ)
3هل يمكنني توصيله بأجهزة 10/100M؟
نعم، جميع الموانئ تعمل بنظام 10/100/1000M
