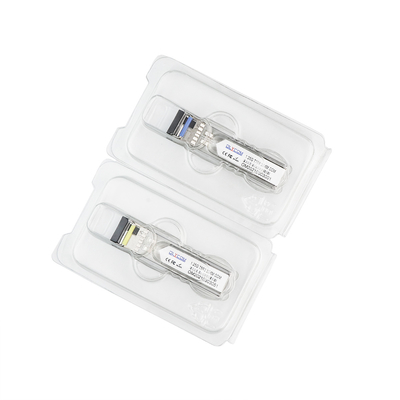

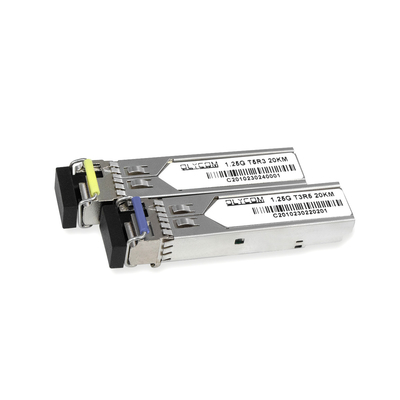

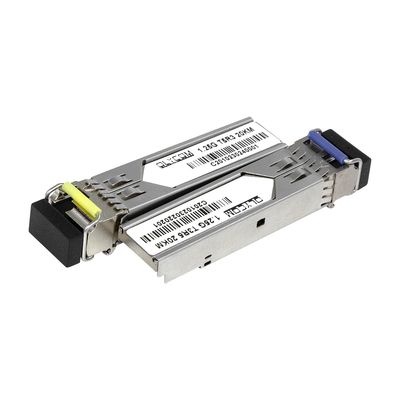

وحدة Olycom 20KM 1.25G WDM SFP
- نعم
مقدمة إلى الوحدة البصرية BIDI
خصائص جهاز الاستقبال SFP 20KM
أقدم لكم منتجنا الراقي، الذي طورته شركة "شنتشن أوليكوم للتكنولوجيا" للمساعدة في رفع مستوى تجربة نقل البيانات.
مع تكنولوجيا وصلات البيانات التي تصل إلى 1.25 جيجابايت في الثانية، يمكنك الآن الاستمتاع بالاتصال السريع والبسيط.
منتجنا يأتي مجهز بميزة Hot-Pluggable، فهي سهلة الاستخدام والتركيب.
يضمن رابط LC الفردي اتصالًا آمنًا ومستقرًا بينما تم تصميم المنتج لنقل لمسافات طويلة تصل إلى 20 كم على 9/125μm SMF.
تم تصميم جهاز إرسال ليزر FP من 1310nm لتوفير نقل بيانات عالي الجودة بينما يضمن جهاز الكشف عن البيانات PIN من 1550nm استلام البيانات الآمن.
مع إمدادات الطاقة +3.3 فولت واحدة، منتجنا روابط البيانات فعالة وسهلة الصيانة.
واجهة المراقبة المتوافقة مع SFF-8472 تضمن مراقبة بعيدة سهلة ومتبسيطة لراحة الخاص بك.
إنه يوفر الطاقة أيضاً مع أقصى طاقة < 1 واط
منتجاتنا صديقة للبيئة ومتوافقة مع RoHS وخالية من الرصاص.
نطاق درجة الحرارة التشغيلية ليس مشكلة، حيث تم تصميمه لتحمل نطاق درجة الحرارة التجارية: -0 درجة مئوية إلى 70 درجة مئوية.
التطبيق
1000Base-LX Ethernet
شبكات المترو/الوصول
الخصائص الكهربائية
| المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدة | ملاحظة |
| قسم الإرسال: | ||||||
| عائق التفاضل المدخل | (رين) | 90 | 100 | 110 | W | 1 |
| سوينج إدخال البيانات ذات نهاية واحدة | فين بي بي | 250 | 1200 | mVp-p | ||
| إرسال تشغيل الجهد | مرض جنسي | Vcc 13 | Vcc | V | 2 | |
| إرسال تشغيل الجهد | VEN | البقرة | (في + 0)8 | V | ||
| إيقاف إرسال وقت التأكيد | الحلوى | 10 | نحن | |||
| قسم المستقبل: | ||||||
| تحريك بيانات الإخراج ذات نهاية واحدة | (فوت) ، (بي بي) | 300 | 800 | (ميف) | 3 | |
| خطأ خسارة | الـ (فـلوسفـولت) | Vcc ¥ 0.5 | VCC_host | V | 5 | |
| خسارة طبيعية | القاعدة | البقرة | (في + 0)5 | V | 5 | |
| رفض إمدادات الطاقة | PSR | 100 | mVpp | 6 | ||
المعلمات البصرية
| المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدة | ملاحظة |
| قسم الإرسال: | ||||||
| طول الموجة المركزي | λc | 1270 | 1310 | 1600 | nm | |
| عرض الطيف ((RMS)) | σRMS | 4 | nm | |||
| قوة الخروج البصرية | (بوت) | -9 | -3 | dBm | 1 | |
| نسبة الانقراض | الطوارئ | 9 | ديسيبل | |||
| وقت الارتفاع / الانخفاض البصري | tr / tf | 260 | ps | 2 | ||
| الضوضاء النسبية | RIN | -120 | dB/Hz | |||
| إجمالي مساهمة جيتر | TX Δ TJ | 0.284 | صناعة الصناعة | 3 | ||
| قناع العين للخروج البصري | تتوافق مع IEEE802.3 z (أمان الليزر من الفئة 1) | |||||
| قسم المستقبل: | ||||||
| طول موجة المدخلات البصرية | λc | 1530 | 1550 | 1570 | nm | |
| الحمل الزائد للمستقبل | بول | -3 | dBm | 4 | ||
| حساسية RX | سين | -24 | dBm | 4 | ||
| RX_LOS تأكيد | خسارة | -40 | dBm | |||
| RX_LOS إلغاء التأكيد | خسارة D | -25 | dBm | |||
| RX_LOS التهاب النسيج | LOS H | 0.5 | ديسيبل | |||
| المواصفات العامة: | ||||||
| معدل البيانات | BR | 1.25 | جيجابايت/ثانية | |||
| معدل خطأ البت | BER | 10-12 | ||||
| الحد الأقصى لطول الرابط المدعوم على 9/125μm SMF@1.25Gb/s | LMAX | 20 | كم | |||
| إجمالي ميزانية النظام | (إل بي) | 14 | ديسيبل | |||
