جهاز 1G RJ45 النحاس
خصائص وحدة النحاس جيجابيت
لمحة عامة عن منتج أوليكوم RJ45
المعلمات
| الدبوس | اسم الإشارة | الوصف | ملاحظات MSA |
| 1 | VEET | أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال) | |
| 2 | TFAULT | خطأ في جهاز الإرسال غير مدعوم | الملاحظة 1 |
| 3 | TDIS | إيقاف تشغيل جهاز الإرسال، إيقاف تشغيل PHY عند ارتفاع أو فتح | الملاحظة 2 |
| 4 | MOD_DEF ((2) | تعريف الوحدة 2، خط بيانات لتحديد المسلسلات | الملاحظة 3 |
| 5 | MOD_DEF ((1) | تعريف الوحدة 1، خط الساعة لتحديد المسلسلات | الملاحظة 3 |
| 6 | MOD_DEF ((0) | تعريف الوحدة 0: أرضي داخل الوحدة | الملاحظة 3 |
| 7 | تحديد المعدل | لا توجد حاجة إلى اتصال | |
| 8 | لوس انجلوس | فقدان الإشارة - مرتفع يشير إلى فقدان الإشارة | |
| 9 | فيير | أرضية المستقبل (مشتركة مع أرضية المرسل) | |
| 10 | فيير | أرضية المستقبل (مشتركة مع أرضية المرسل) | |
| 11 | فيير | أرضية المستقبل ((مشتركة مع أرضية المرسل) | |
| 12 | RD- | المُستقبِل عكس البيانات | الملاحظة 5 |
| 13 | RD+ | المستقبل غير مقلوب بيانات خارج. | الملاحظة 5 |
| 14 | فيير | أرضية المستقبل (مشتركة مع أرضية المرسل) | |
| 15 | الـ VCCR | إمدادات الطاقة للمستقبل | الملاحظة 6 |
| 16 | الـ VCCT | إمدادات الطاقة للجهاز | الملاحظة 6 |
| 17 | VEET | أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال) | |
| 18 | TD+ | جهاز الإرسال غير مقلّب البيانات في. | الملاحظة 7 |
| 19 | تيد- | جهاز الإرسال عكس البيانات في. | الملاحظة 7 |
| 20 | VEET | أرضية جهاز الإرسال ((مشتركة مع أرضية جهاز الاستقبال) |
طلب جهاز SFP Transceiver
| الجزء رقم | معدل البيانات ((Mbps) | مدى الوصول ((km) | الحرارة |
| OST01 | 10/100/1000Mbps ، مع واجهة SGMII ، تمكين التفاوض التلقائي الافتراضي ، دعم Rx_LOS كوظيفة إشارة الرابط | 0.1 | -40°C~75°C |
| OST01N | 10/100/1000Mbps ، مع واجهة SGMII ، تمكين التفاوض التلقائي الافتراضي ، لا يحتوي على ميزة إشارة الرابط (RX_LOS مؤسس داخليًا) | 0.1 | -40°C~75°C |

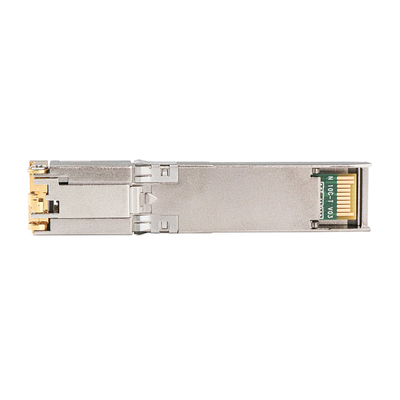

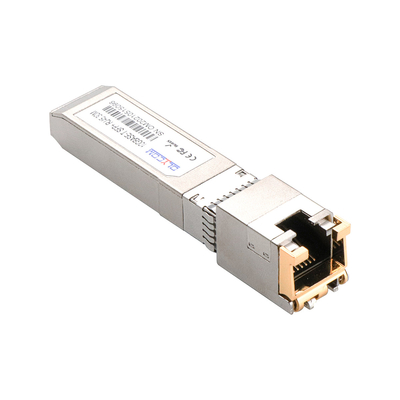

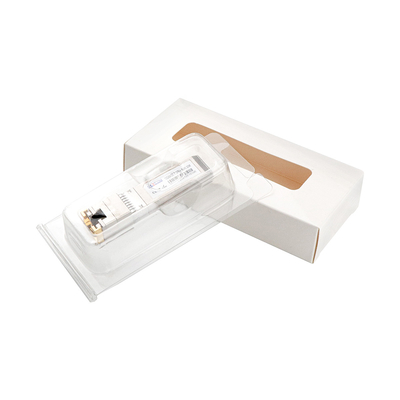

صور المنتج
