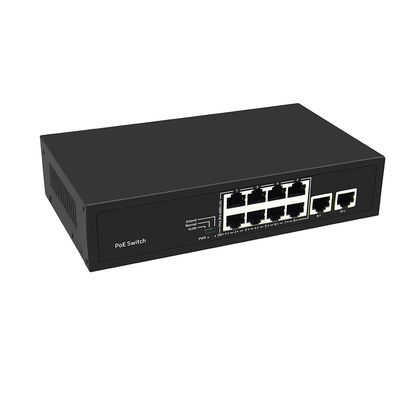

مفتاح إيثرنت CCTV PoE بـ 8 منافذ 10/100M
ميزات مفتاح أمان CCTV
- يتوافق مع معايير IEEE 802.3، IEEE 802.3u، IEEE802.3af/at
- 8 منافذ POE بسرعة 10/100M + 2 منفذ إيثرنت Uplink بسرعة 10/100M
- يتوافق مع معايير IEEE 802.3، IEEE 802.3u، IEEE802.3af/at
- منفذ الإيثرنت يدعم التكيف بسرعة 10/100M ووظائف POE
- يدعم قلب المنفذ التلقائي (Auto MDI/MDIX)
- يتم توفيره تلقائيًا للأجهزة المتكيفة
- مراقبة حالة المؤشرات على اللوحة والمساعدة في تحليل الأعطال
- يدعم وضع VLAN، الوضع العادي، ووضع التوسيع
- وضع التحكم في التدفق: الوضع المزدوج الكامل يتبع معيار IEEE 802.3x، الوضع المزدوج النصفي يتبع معيار الضغط الخلفي
مع طرق تركيب وصيانة بسيطة ومريحة وميزات أعمال غنية، فإنه يساعد المستخدمين على بناء شبكة عالية الأداء آمنة وموثوقة.
يقع بشكل أساسي في الطبقة الأساسية أو طبقة التجميع لشبكات المستخدمين مثل المجمعات الصناعية والمباني والمصانع والمناجم والوكالات الحكومية والنطاق العريض السكني.
يمكن استخدامه على نطاق واسع في سيناريوهات الوصول إلى الإيثرنت مثل الشركات الصغيرة والمتوسطة والمقاهي والفنادق والمدارس.
مواصفات مفتاح الإيثرنت السريع
| واجهة الإدخال/الإخراج |
| الطاقة |

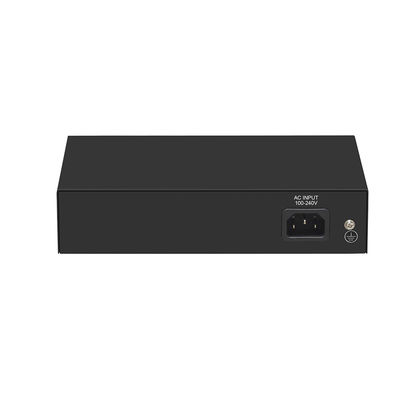

الإدخال: تيار متردد 100-240 فولت، 50/60 هرتز |
| الإيثرنت |
8 منافذ PoE بسرعة 10/100M + 2 منفذ إيثرنت Uplink بسرعة 100M |
| الأداء |
| سعة التبديل |
2 جيجابت في الثانية |
| الإنتاجية |
1.488 مليون حزمة في الثانية |
| مخزن الحزم |
448 كيلوبت |
| عنوان MAC |
2 ألف |
| إطار جامبو |
2048 بايت |
| وضع النقل |
التخزين والإعادة التوجيه |
| متوسط الوقت بين الأعطال (MTBF) |
100000 ساعة |
| المعيار |
| بروتوكول الشبكة |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (التحكم في التدفق)
|
|
بروتوكول PoE
|
IEEE802.3af (15.4 واط)
IEEE802.3at (30 واط)
|
|
وسيط الشبكة
|
10Base-T: Cat3، 4، 5 أو أعلى UTP (≤100 متر)
100Base-TX: Cat5 أو أعلى UTP (≤100 متر)
|
| الحماية |
| شهادة الأمان |
CE، FCC، RoHS |
| البيئة |
| بيئة العمل |
درجة حرارة العمل: -10 ~ 50 درجة مئوية
درجة حرارة التخزين: -40 ~ 70 درجة مئوية
رطوبة العمل: 10% ~ 90%، بدون تكثف
درجة حرارة التخزين: 5% ~ 95%، بدون تكثف
|
| المؤشرات |
| مؤشرات LED |
PWR (مزود الطاقة)، SW (DIP)، 1-10 أخضر (ارتباط وبيانات) |
| مفتاح DIP |
VLAN: وضع عزل المنفذ. في هذا الوضع، لا يمكن لمنافذ PoE (1-8) في المفتاح الاتصال ببعضها البعض، ويمكنها فقط الاتصال بمنفذ Uplink.
عادي: الوضع العادي، يمكن لجميع المنافذ الاتصال ببعضها البعض، مسافة الإرسال ضمن 100 متر، معدل الإرسال هو 10 ميجابت في الثانية / 100 ميجابت في الثانية تكيفي؛
توسيع: وضع تمديد الارتباط، يمكن تمديد مسافة إمداد طاقة PoE وبيانات المنافذ 1-8 إلى 250 مترًا، ويصبح معدل الإرسال 10 ميجابت في الثانية
|
| ميكانيكي |
| حجم الهيكل |
أبعاد المنتج: 200 * 118 * 44 ملم
أبعاد العبوة: 245 * 190 * 60 ملم
الوزن الصافي: 0.61 كجم
الوزن الإجمالي: 0.89 كجم
|
| معلومات التعبئة |
قياس الكرتون: 520 * 320 * 400 ملم
كمية التعبئة: 20 وحدة
وزن التعبئة: 18.8 كجم
|
| جهد الطاقة |
جهد الإدخال: تيار متردد 100-240 فولت
مزود الطاقة: 52 فولت 1.85 أمبير
|
| الطاقة |
طاقة المنتج: بحد أقصى 10 واط
طاقة POE: بحد أقصى 80 واط
|
| قائمة العبوة |
مفتاح 1 قطعة، سلك طاقة 1 قطعة، دليل المستخدم 1 قطعة، شهادة 1 قطعة |
تطبيق مفتاح PoE التجاري
معلومات التعبئة
- عادة ما تحتوي التعبئة القياسية على جهاز رئيسي، وكابل طاقة، ودليل مستخدم.
- يوجد ملصق منتج على الجهاز وخارج صندوق التعبئة.
- بالنسبة لملصق المنتج، لا بأس من وضع شعارك/موديلك في الوصف
- بالطبع، يدعم لغتك (الكورية/الإيطالية/الروسية...)
الأسئلة الشائعة
1. كم عدد كاميرات PoE التي يمكن لهذا المفتاح تشغيلها، وما هي ميزانية طاقة PoE الإجمالية؟
يوفر هذا المفتاح 8 منافذ PoE بسرعة 10/100M مع ميزانية طاقة PoE إجمالية تبلغ 80 واط، مما يعني أنه يمكنه توفير الطاقة لما يصل إلى 8 أجهزة تدعم PoE في وقت واحد عبر كابل إيثرنت واحد لكل جهاز.
يتوافق مع كل من معايير IEEE 802.3af (حتى 15.4 واط لكل منفذ) و IEEE 802.3at (حتى 30 واط لكل منفذ)، مما يجعله متوافقًا مع مجموعة واسعة من كاميرات IP ونقاط الوصول اللاسلكية والأجهزة الأخرى التي تعمل بالطاقة PoE من جميع الشركات المصنعة الرئيسية. يتم التفاوض على الطاقة وتوفيرها تلقائيًا بناءً على المتطلبات الفعلية لكل جهاز متصل.
عند التخطيط لتركيبك، نوصي بحساب إجمالي استهلاك الطاقة لجميع الأجهزة المتصلة للتأكد من أنه لا يتجاوز ميزانية الـ 80 واط الإجمالية، حيث أن تجاوز هذا الحد قد يتسبب في عدم استقرار بعض المنافذ أو تقليل الإخراج للأجهزة المتصلة.
2. ما هو وضع التوسيع، وكيف يساعد في تركيب الكاميرات بعيدة المدى؟
وضع التوسيع هو وظيفة مفتاح واحد يتم تنشيطها عبر مفتاح DIP الموجود على اللوحة الأمامية، مما يسمح لطاقة PoE ونقل البيانات بالوصول إلى مسافات تصل إلى 250 مترًا عبر كابل إيثرنت Cat5e أو Cat6 القياسي، وهو ما يتجاوز بكثير الحد القياسي البالغ 100 متر للإيثرنت التقليدي.
هذا ذو قيمة خاصة لتركيبات CCTV في المباني الكبيرة، مواقف السيارات، مرافق المستودعات، أو بيئات الحرم الجامعي حيث تقع الكاميرات بعيدًا عن المفتاح المركزي وتشغيل كابلات إضافية أو تثبيت مفاتيح وسيطة سيكون مكلفًا أو غير عملي. في وضع التوسيع، يعمل معدل الإرسال على المنافذ من 1 إلى 8 بسرعة 10 ميجابت في الثانية، وهو ما يكفي لتدفقات الفيديو القياسية لكاميرات IP.
بالنسبة للتركيبات التي تقل عن 100 متر حيث تكون سرعة 10/100 ميجابت في الثانية مطلوبة بالكامل، يمكن اختيار الوضع العادي بدلاً من ذلك، ولا يتطلب التبديل بين الأوضاع أي برنامج أو واجهة إدارة.
3. ما هو وضع VLAN، ولماذا أستخدمه لشبكة CCTV؟
يتم تنشيط وضع VLAN عبر مفتاح DIP ويعزل جميع منافذ PoE الثمانية عن الاتصال ببعضها البعض، مع السماح لكل منفذ بالاتصال بمنفذي Uplink بشكل فردي.
في نشر CCTV، هذه ميزة أمان مهمة لأنها تمنع أي كاميرا IP من الوصول إلى كاميرات أخرى على نفس المفتاح أو التدخل فيها. يضمن نهج عزل المنفذ هذا أنه حتى لو تم اختراق كاميرا واحدة أو واجهت مشكلة في الشبكة، فلا يمكن أن تؤثر على الكاميرات الأخرى أو تولد حركة مرور بث قد تقلل من أداء الشبكة العام.
إنه تكوين موصى به لتركيبات المراقبة الاحترافية حيث يكون أمان الشبكة وفصل حركة المرور بين منافذ الكاميرا من الأولويات، خاصة في مشاريع الأمن الحكومية والتجارية والمدنية.
4. كيف تساعد مؤشرات LED ومفتاح DIP في التركيب في الموقع واستكشاف الأخطاء وإصلاحها؟
يتميز هذا المفتاح بلوحة مؤشرات LED واضحة تعرض حالة الطاقة ونشاط الارتباط والبيانات الفردي لجميع المنافذ العشرة، مما يسمح للفنيين بالتحقق فورًا مما إذا كان كل اتصال كاميرا أو Uplink نشطًا وينقل البيانات دون الحاجة إلى أي برنامج أو كمبيوتر محمول في الموقع.
يوفر مفتاح DIP الموجود على اللوحة الأمامية تحكمًا فعليًا بمفتاح واحد للتبديل بين أوضاع التشغيل VLAN، العادي، والتوسيع، مما يجعله سهلًا للمركبين لتكوين المفتاح للمتطلبات المحددة لكل مشروع دون الوصول إلى أي واجهة ويب أو سطر أوامر. يؤكد مؤشر LED الخاص بـ SW على الوضع النشط حاليًا.
هذا المزيج من المؤشرات المرئية والتبديل الفعلي للأوضاع يقلل بشكل كبير من وقت التركيب واستكشاف الأخطاء وإصلاحها، مما يجعل هذا المفتاح مناسبًا بشكل خاص لمدمجي ومثبتي الأمان الذين يحتاجون إلى نشر والتحقق من صحة مفاتيح متعددة بسرعة عبر مشاريع CCTV الكبيرة.
