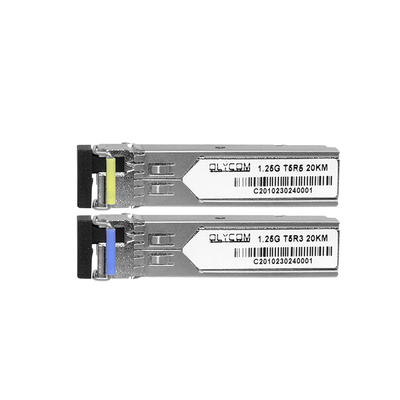

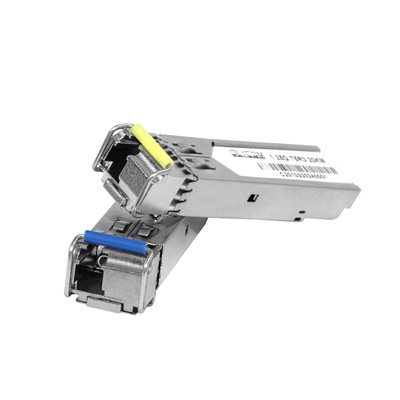

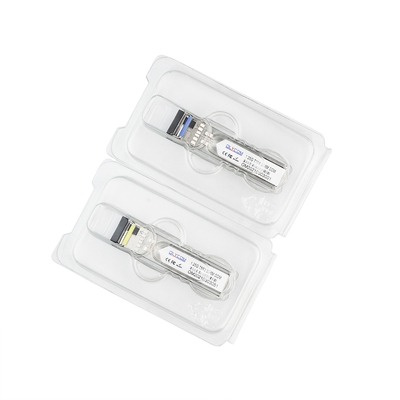

1.25G Cisco Sfp Transceiver Module 20KM
مقدمة وحدة سيسكو SFP
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج التغذية | Vcc | -صفر5 | 4.5 | V |
| درجة حرارة التخزين | (تس) | -40 | +85 | °C |
| رطوبة العمل | - | 5 | 85 | % |
ظروف التشغيل الموصى بها
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة | |
| درجة حرارة الحجرة | المعيار | Tc | 0 | +70 | °C | |
| تمتد | -20 | +80 | °C | |||
| الصناعية | -40 | +85 | °C | |||
| تشغيل الكهرباء | Vcc | 3.135 | 3.30 | 3.465 | V | |
| تيار إمدادات الطاقة | إيكس | 300 | mA | |||
| معدل البيانات | 0.1 | 1.25 | جيجابيتس | |||
الخصائص البصرية والكهربائية
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة | الملاحظات | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | 1260 | 1310 | 1360 | nm | |||
| عرض الطيف ((RMS)) | Δλ | 3 | nm | |||||
| نسبة قمع الوضع الجانبي | SMSR | - | - | - | ديسيبل | |||
| متوسط الطاقة الخارجة | (بوت) | -9 | 0 | dBm | 1 | |||
| نسبة الانقراض | الطوارئ | 9.0 | ديسيبل | |||||
| إدخال البيانات التفاضل سوينغ | رقم السيارة | 180 | 1200 | mV | 2 | |||
| عائق التفاضل المدخل | الرقم ZIN | 90 | 100 | 110 | Ω | |||
| قم بإيقاف تشغيل TX | قم بإيقاف | 2.0 | Vcc | V | ||||
| تمكين | 0 | 0.8 | V | |||||
| خطأ TX | الخطأ | 2.0 | Vcc | V | ||||
| عادي | 0 | 0.8 | V | |||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1530 | 1550 | 1570 | nm | |||
| حساسية المستقبل | -23 | dBm | 3 | |||||
| الحمل الزائد للمستقبل | -1 | dBm | 3 | |||||
| الـ (LOS De-Assert) | الخسارة | -24 | dBm | |||||
| أسعار الدفع | (لوسا) | -38 | dBm | |||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | |||||
| إصدار البيانات التفاضلية | (فوت) | 600 | 800 | 1000 | mV | 4 | ||
| لوس انجلوس | عالية | 2.0 | Vcc | V | ||||
| منخفضة | 0.8 | V | ||||||
معلومات الطلب
| رقم الجزء | وصف المنتج |
| OSBL1G20D-35 | 1310T/1550R، 1.25Gbps، LC، 20km، 0°C~+70°C، مع DDM |
| OSBL1G20DI-35 | 1310T/1550R، 1.25Gbps، LC، 20km، -40°C~+75°C، مع DDM |
