8 منافذ Poe Switch مع 90 وات مُدارة 2 * 2.5 جيجابت منافذ SFP + 2 منافذ التحرير والسرد POE الألياف التبديل
مقدمة

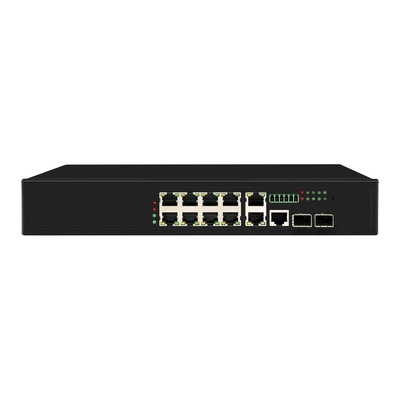

OM-FPH21008GW عبارة عن محول حلقي Gigabit Ethernet ذو 10 منافذ وL2 Gigabit Ethernet 90W PoE. يوفر OM-FPH21008GW توافقًا مع IEEE802.3af/at/bt حتى 90 وات PoE على 8 منافذ نحاسية للحصول على طاقة إجمالية تبلغ 720 وات، وهذا يمكّنه من توفير الطاقة الطاقة لتطبيقات PoE الأكثر طلبًا لقباب PTz وإضاءة LED والمنتجات اللاسلكية.إنه متوافق مع بروتوكول G.8032 ERPS V1/V2 Ring.
دلائل الميزات
▪8x 10/100/1000Base-T RJ-45 و2x 100/1000/2500Base-FX SFP من الألياف
▪ عدد 2 منفذ كومبو من الألياف النحاسية/MSA (المنفذ 9، 10، وFX1، وFX2)
▪ يدعم منفذ وحدة التحكم RS-232 السالب
▪ دعم POE af/at/bt للمنفذ 1-8، يمكن أن يصل كل منفذ شبكة إلى 90 وات كحد أقصى.إجمالي ميزانية POE هي 720 واط.
▪ تشخيص الكابل، قياس مسافة الكابل العادية أو المكسورة
▪ مدخلات 100-240VAC
▪ STP، RSTP، MSTP، ITU-T G.8032 تبديل حماية حلقة الإيثرنت (ERPS) للكابلات الزائدة عن الحاجة
▪ يدعم إدارة Green Ethernet IEEE802.3az EEE (إيثرنت موفر للطاقة) لتحسين استهلاك الطاقة
▪ خادم DHCP/العميل/الترحيل/التطفل/خيار التطفل 82/خيار الترحيل 82
▪ جودة الخدمة، تصنيف حركة المرور، جودة الخدمة، CoS، التحكم في عرض النطاق الترددي للدخول والخروج، التحكم في العواصف، DiffServ
▪ IEEE802.1q VLAN، وVLAN المستندة إلى MAC، وVLAN المستندة إلى الشبكة الفرعية IP، وVLAN المستندة إلى البروتوكول، وترجمة VLAN، وGVRP، وMVR
▪ تجميع الارتباط الديناميكي IEEE 802.3ad LACP، وتجميع الارتباط الثابت
▪ تطفل IGMP V1/V2/V3، تصفية/اختناق IGMP، استعلام IGMP، تقارير وكيل IGMP، تطفل MLD V1/V2
▪ الأمان: IEEE802.1X وRADIUS وACL وTACACS+ وHTTP/HTTPS وSSL/SSH v2 القائم على المنفذ وMAC
ترقية البرامج عبر TFTP وHTTP، وهي برامج ثابتة متكررة لتجنب حدوثها في حالة فشل الترقية
▪ يدعم IEEE1588 PTP V2 لمزامنة الوقت بدقة للعمل في الوضع العادي، والساعة الشفافة من نظير إلى نظير، والساعة الشفافة من النهاية إلى النهاية، والوضع الرئيسي، والتابع من خلال كل منفذ
▪ RMON، MIB II، انعكاس المنفذ، سجل نظام الأحداث، DNS، NTP، IEEE802.1ab LLDP
▪ يدعم خادم IPv6 Telnet /ICMP v6
▪ CLI، الإدارة القائمة على الويب، SNMP v1/v2c/v3، خادم Telnet للإدارة
مواصفات مفتاح POE الصناعي ذو 6 منافذ
| اسم المنتج | محول ألياف POE مُدار بسرعة 10/100/1000 ميجا بت في الثانية (2F+10TP) |
| نموذج رقم: | OM-FPH21008GW |
| ميناء |
2x 100/1000/2500Base-FX SFP الألياف SM: 1310 نانومتر/1550 نانومتر، 20 كم؛ 1490 نانومتر/1550 نانومتر، 40 ~ 120 كم؛مم: 1310 نانومتر، 2 كم؛ 8x10/100/1000M UTP RJ45 (يدعم الاستشعار التلقائي MDI/MDIX) |
| معيار |
IEEE 802.3: إيثرنت 10Base-T بسرعة 10 ميجابت/ثانية IEEE 802.3u: 100Base-TX، 100Base-FX، إيثرنت سريع IEEE 802.3z: إيثرنت بسرعة 1000Base-T Gbit/s عبر الألياف الضوئية IEEE 802.1d: STP (بروتوكول الشجرة الممتدة) IEEE 802.1s: 100Base-TX، 100Base-FX، إيثرنت سريع IEEE 802.1w: RSTP (بروتوكول الشجرة الممتدة السريع) ITU-T G.8032 :ERPS (تبديل حماية حلقة الإيثرنت) IEEE 802.1Q: الشبكات المحلية الافتراضية (VLAN) IEEE 802.1X: شبكة قائمة على المنفذ وشبكة MAC، والتحكم في الوصول، والمصادقة IEEE802.3ac: أقصى حجم للإطار يمتد إلى 9600 بايت. IEEE 802.3ad: تجميع الارتباطات للارتباطات المتوازية مع LACP (بروتوكول التحكم في تجميع الارتباط) IEEE 802.3x: التحكم في التدفق للازدواج الكامل IEEE 802.1ad: شبكات محلية ظاهرية مكدسة IEEE 802.1p: بروتوكول QoS/CoS من الطبقة الثانية لشبكة LAN لتحديد أولويات حركة المرور IEEE 802.1ab: بروتوكول اكتشاف طبقة الارتباط (LLDP) IEEE 802.1az: EEE (إيثرنت موفر للطاقة) IEEE802.3af: 15.4 واط IEEE802.3at: 30 واط IEEE802.3bt: 90 واط |
| معرف فلاند | 4096 IEEE802.1Q VLAN VID |
| تبديل العمارة | الطائرة الخلفية (نسيج التبديل): سرعة سلكية كاملة تبلغ 21 جيجابت في الثانية |
| معالجة البيانات | تخزين وإلى الأمام |
| التحكم في التدفق | IEEE 802.3x لوضع الازدواج الكامل الضغط الخلفي لوضع نصف الازدواج |
|
شبكة موصل |
8x 10/100/1000Base-TX RJ-45 مع POE AF/AT/BT وظيفة MDI/MDI-X التلقائية، |
| وحدة التحكم | RS-232 (RJ-45) |
| كابل الشبكة | UTP/STP فوق القطة.كابل 5e |
| البروتوكولات | CSMA/مؤتمر نزع السلاح |
|
عكس القطبية الزائد الحالي حماية |
أيد أيد |
| وحدة المعالجة المركزية مشاهدة الكلب | أيد |
| مزود الطاقة | مدخلات AC100-240VAC (مصدر الطاقة الداخلي) |
|
قوة استهلاك |
3.5 واط (بدون تحميل)
|
| قاد |
لكل وحدة: الطاقة 1 (أحمر)، SYS (أحمر)، إنذار (أحمر) بو (أخضر) منفذ RJ-45: سرعة الارتباط/النشطة (الأخضر) (الأصفر) منفذ ألياف SFP: رابط/نشط (أخضر) |
| إطار الجامبو | 9.6 كيلو بايت |
| IEEE802.3ac |
الحد الأقصى لحجم الإطار ممتد إلى 1522 بايت (يُسمح بـ Q-tag في الحزمة) |
| جدول عناوين MAC | 8 ك |
| رسالة تحذير | سجل نظام النظام، تتابع التنبيه |
|
تتابع التنبيه اتصال |
مخرجات التتابع ذات القدرة الاستيعابية الحالية 1 أ @30VDC |
| درجة حرارة التشغيل | -10 ~ 55 درجة مئوية |
| رطوبة العملية | من 0% إلى 95% (بدون تكثيف) |
| درجة حرارة التخزين | -40 ~ 85 درجة مئوية |
| أبعاد | 288 × 270 × 45.5 ملم |
| وزن | 0.85 كجم |
| تركيب التثبيت | شنت رف |
| انبعاث لجنة الاتصالات الفيدرالية (FCC). |
م لجنة الاتصالات الفيدرالية الجزء 15 الجزء الفرعي ب الفئة ب 2010 EN50121 إن 5502:2006+A1:2007 EN61000-3 EN55035 EN55032 EN50155 2:2006+A1:2009+A2:2009 |
| أمان | EN62368 |
| حماية من الطفرة 6KV | دعم لمنفذ UTP والألياف |
| صدمة | إيك 60068-2-27 |
| السقوط الحر | إيك 60068-2-32 |
| اهتزاز | إيك 60068-2-6 |
| مواصفات البرمجيات | |
| البنية | |
| شبكة محلية ظاهرية |
IEEE 802.1q VLAN، حتى 4094 802.1Q VLAN VID IEEE 802.1q VLAN، حتى 4094 مجموعة إيي 802.1أد شبكة محلية ظاهرية (VLAN) قائمة على MAC، تصل إلى 256 إدخالاً شبكة محلية ظاهرية (VLAN) قائمة على شبكة IP الفرعية، تصل إلى 128 إدخالاً شبكة محلية ظاهرية (VLAN) قائمة على البروتوكول (Ethernt، SNAP، LLC)، حتى 128 إدخالاً ترجمة VLAN، ما يصل إلى 256 إدخالاً GVRP (بروتوكول تسجيل GARP VLAN) MVR (تسجيل VLAN متعدد البث) |
|
تجميع الارتباط (جذع الميناء) |
ثابت (تجزئة مع منفذ SA، DA، IP، TCP/UDP)، ما يصل إلى 5 مجموعات قنوات اتصال ديناميكي (IEEE 802.3ad LACP)، ما يصل إلى 5 مجموعات قنوات اتصال |
| تمتد شجرة |
IEEE802.1d ستب IEEE802.1w RSTP IEEE802.1s MSTP |
|
بو/بو +
|
IEEE802.3at 30 واط IEEE802.3af 15.4 واط IEEE802.3bt 90 واط |
| حماية الحلقة | أيد |
|
ITU-T G.8032 / Y.1344 ERPS (حلقة إيثرنت حماية) |
وقت الاسترداد <50 مللي ثانية شبكة طوبولوجية ذات حلقة واحدة، وحلقة فرعية، ومتعددة الحلقات |
| ميزات جودة الخدمة | |
| فئة الخدمة | IEEE802.1p 8 قوائم انتظار ذات أولويات نشطة لكل منفذ |
| جودة الخدمة لتصنيف حركة المرور |
IEEE802.1p CoS CoS على أساس أسبقية IP CoS المستندة إلى IP DSCP |
| جودة الخدمة لتصنيف حركة المرور |
QCL (قائمة التحكم في جودة الخدمة): نوع الإطار، المصدر/ الوجهة MAC، معرف VLAN، PCP، DEI QCE (إدخال التحكم في جودة الخدمة): البروتوكول، مصدر IP، IP الجزء، رقم منفذ DSCP، TCP/UDP |
| ديفسيرف (RF 2474) ملاحظة | |
| السيطرة على العواصف | للبث الأحادي والبث والبث المتعدد |
| ميزات البث المتعدد IP | |
| IGMP / MLD التطفل |
IGMP التطفل v1، v2، v3 / MLD التطفل v1، v2 ملف تعريف تصفية المنفذ خنق، إجازة سريعة الحد الأقصى لمجموعة البث المتعدد: ما يصل إلى 1022 إدخالاً الاستعلام / منفذ جهاز التوجيه الثابت |
| ميزات الأمان | |
|
إيي 802.1X
|
على أساس المنفذ على أساس ماك |
| الرباط الصليبي الأمامي |
عدد القواعد: ما يصل إلى 256 إدخالات ل L2 / L3 / L4 L2: عنوان Mac SA/DA/VLAN L3: عنوان IP SA/DA، الشبكة الفرعية L4: TCP/UDP |
| مصادقة RADIUS والمحاسبة | |
| TACACS + المصادقة والمحاسبة، TACACS + 3.0 | |
| HTTPS، HTTP | أيد |
| SSL / SSH v2 | أيد |
|
اسم المستخدم كلمة المرور المصادقة |
المصادقة المحلية المصادقة عن بعد (عبر RADIUS / TACACS+) |
| تصفية الوصول إلى واجهة الإدارة |
الويب، Telnet / SSH، وحدة التحكم CLI RS-232
|
| ميزات الإدارة | |
| سطر الأوامر | Cisco® مثل CLI |
| الإدارة القائمة على الويب | |
| تلنت | الخادم |
| سنمب | V1، V2c، V3 |
|
البرمجيات والتكوين يرقي |
تفتب، هتب البرامج الثابتة الزائدة عن الحاجة في حالة فشل الترقية |
| مودبوس/تكب |
دعم الإدارة والمراقبة
|
| ريمون | ريمون الأول، ريمون الثاني |
| MIB | RFC1213 MIB II، MIB الخاص |
| بنب | أيد |
|
دكب
|
الخادم، العميل، التتابع، التطفل خيار التطفل 82 خيار التتابع 82 |
| حارس مصدر IP | أيد |
| انعكاس المنفذ | أيد |
| سجل نظام الحدث | خادم سجل النظام (RFC3164) (يدعم خادم واحد) |
| رسالة تحذير | سجل نظام النظام، البريد الإلكتروني، مرحل التنبيه |
| IEEE1588 | يدعم |
| نتب | عميل |
| DNS | العميل، الوكيل |
| إل دي بي (IEEE 802.1ab) | بروتوكول اكتشاف طبقة الارتباط LLDP-MED |
| ميزات IPv6 | |
| إدارة IPv6 | خادم Telnet/ICMP v6 |
| SNMP عبر IPv6 | أيد |
| SSH عبر IPv6 | أيد |
| IPv6 نتب | عميل |
| IPv6 جودة الخدمة | أيد |
| HTTP عبر IPv6 | أيد |
| IPv6 تلنت | أيد |
| IPv6 TFTP | أيد |
|
IPv6 ACL
|
عدد القواعد: ما يصل إلى 256 إدخالاً ل L2 / L3 / L4 L2: عنوان Mac SA/DA/VLAN L3: عنوان IP SA/DA، الشبكة الفرعية L4: TCP/UDP |
| ميزات أخرى | |
|
إيثرنت الخضراء
|
يدعم IEEE802.3az EEE (إيثرنت موفر للطاقة) إدارة لتحسين استهلاك الطاقة تحديد طول الكابل وخفض الطاقة للمنافذ ذات الكابلات القصيرة قم بخفض طاقة المنفذ في حالة عدم وجود رابط إدارة الطاقة LED: ضبط شدة مصابيح LED
|
| تشخيص الكابلات | قياس مسافة كابل UTP العادية أو المكسورة |
صندوق تعبئة التبديل
ميزة
1. التصنيع: نحن مصنع قوي ونعمل في هذه الصناعة منذ حوالي 10 سنوات
2. مركز البحث والتطوير الاحترافي: لدينا فريق بحث وتطوير محترف ومستقل.يتمتع معظم مهندسينا بخبرة تزيد عن 5 سنوات.
3. الإرسال السريع: معظم المنتجات متوفرة في المخزون.أقل من 10 قطعة يمكن ترتيب التسليم خلال 3 أيام.
4. قبول الطلب الصغير: قبول موك منخفض.1 قطعة متوفرة.
5. خدمات عملاء موثوقة وفي الوقت المناسب؛
