مفتاح PoE جيجابت مُدار من الطبقة الثانية بـ 8 منافذ، 90 واط
مواصفات مفتاح الألياف الصناعية
| المنفذ |

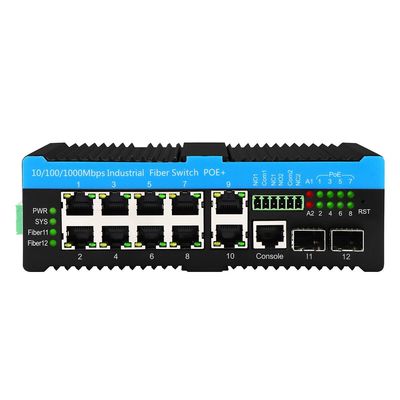

2 * منافذ SFP بسرعة 100/1000/2500 ميجابت في الثانية SM: 1310 نانومتر/1550 نانومتر، 20 كم؛ 1490 نانومتر/1550 نانومتر، 40~120 كم MM: 1310 نانومتر، 2 كم؛ 850 نانومتر، 500 متر 8 * UTP PoE Downlink (PoE af/at/bt) 1 * منفذ وحدة التحكم 1 * كتلة طرفية للطاقة بـ 6 سنون 2 * مخرج إنذار |
| البروتوكول |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at IEEE802.3bt |
| ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 36 جيجابت في الثانية (بدون ازدحام حركة المرور) حجم ذاكرة الوصول العشوائي الديناميكية: 128 ميجابايت حجم الذاكرة الفلاشية: 16 ميجابايت معرف VLAN: 4096 حجم جدول عناوين MAC: 8K إطار جامبو: 9.6 كيلو بايت |
| وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) |
| مؤشرات LED |
الطاقة، النظام، الشبكة، PoE، الألياف، الإنذار PWR: الطاقة، أحمر SYS: النظام، أحمر رابط/نشاط الشبكة: مؤشر LED أخضر معدل بيانات الشبكة: مؤشر LED برتقالي (تشغيل لـ 1G) PoE: أخضر نشط رابط الألياف: أخضر إنذار LED: أحمر وامض |
| مزود الطاقة |
جهد الإدخال: 48 فولت (حد أقصى 57 فولت) جهد خرج PoE: 48 فولت طاقة خرج PoE واحدة: 15.4 واط/30 واط/60 واط/90 واط (المنفذ 1~8) درجة حرارة التشغيل: -40 درجة مئوية إلى +75 درجة مئوية (عند خرج PoE 240 واط) درجة حرارة التشغيل: -40 درجة مئوية إلى +55 درجة مئوية (عند خرج PoE 480 واط) أقصى ميزانية: 720 واط (غير مقترح مع الأخذ في الاعتبار عمر الخدمة والتبدد) الاتصال العكسي: دعم |
| أسلاك PoE |
PoE af/at: 1/2 (V+)، 3/6 (V-) PoE bt: 1/2 (V+)، 3/6 (V-)، 4/5 (V+)، 7/8 (V-) |
| البيئة |
درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية الرطوبة التشغيل: 10% ~ 90%، غير متكثفة رطوبة التخزين: 10% ~ 95%، غير متكثفة |
| معايير الصناعة |
ESD: IEC61000-4-2، ±15KV هواء، ±6KV تلامس EFT: IEC61000-4-4، عام ±6KV الاندفاع: IEC61000-4-5، تفاضلي ±2KV، مشترك ±6KV |
| الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014 |
| معلومات ميكانيكية |

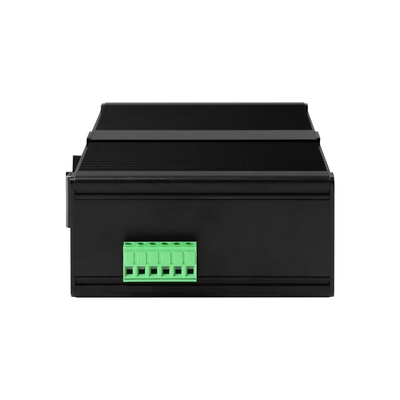

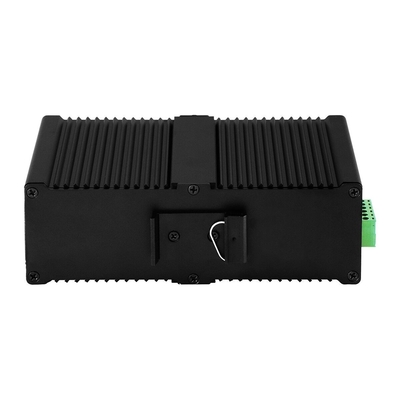

الغلاف: غلاف معدني مموج، مستوى IP40 الأبعاد: 165*112*45.5 ملم طريقة التركيب: تركيب سكة Din الوزن: 0.75 كجم/0.9 كجم (صافي/إجمالي) |
| الضمان | 3 سنوات، دعم فني مدى الحياة |
واجهة المستخدم الرسومية على الويب
مقدمة إلى مفتاح L2 المُدار
يضع IM-FP21008GW معيارًا جديدًا لمفاتيح الشبكات الصناعية (INS) بمعدل بيانات يصل إلى 2.5G* للتعامل مع منافذ الربط الصاعد للألياف الضوئية.
يعمل في درجات حرارة تتراوح من -40 درجة مئوية إلى +75 درجة مئوية وهو قادر على مراقبة وتقديم تقارير عن درجات حرارة المنافذ الفردية.
يقبل طاقة 57VDC تصل إلى 495 واط لتوفير طاقة PoE متوافقة مع IEEE 802.3bt تصل إلى 90 واط على 8 منافذ نحاسية لإجمالي طاقة 480 واط. وهذا يمكّنه من توفير الطاقة لتطبيقات PoE الأكثر تطلبًا لقبة PTZ والإضاءة LED والمنتجات اللاسلكية.
متوافق مع بروتوكول G.8032V1/V2 Rapid Ring.
تم اختباره لتطبيقات النقل والمرور الحرجة. تقوم إدارة PoE الذكية الخاصة به بتخصيص أولوية الطاقة القصوى بدءًا من المنفذ 1. تتيح وصلات الربط الصاعد المزدوجة النحاسية والألياف الإسقاط والإدخال لتكوينات شبكة الحلقة المستخدمة للطرق وسيناريو أمن المحيط.
تم تصميمه بشكل فريد لتطبيقات العلب الخارجية مع هيكل تبديد درجة الحرارة المضلع، وحماية من الاندفاع 6KV، وحماية حرارية للمنفذ قابلة للبرمجة من قبل المستخدم للإغلاق الزائد لدرجة الحرارة لمنع التلف الناتج عن الحرارة المفرطة.
إنه حل مثالي لمجموعة واسعة من المشاريع خاصة لتطبيقات IDF إلى MDF.
تطبيق مفتاح CCTV PoE
الأسئلة الشائعة
1، على أي شريحة يعتمد؟
Olycom: Vitesse
2، هل يمكنني تخصيصه؟
Olycom: نعم
نحن ندعم خدمات OEM مثل الشعار واسم الطراز والعلامة والقناع البلاستيكي وأجزاء المنتج (طقم التركيب، الكتلة الطرفية للطاقة، إلخ.)
3، هل يمكنني توصيله بأجهزة 10/100M؟
Olycom: نعم
بالنسبة لمنافذ LAN، فهي استشعار تلقائي 10/100/1000M
بالنسبة لمنافذ الألياف، يرجى تكوين سرعة 100 ميجابت في الثانية عبر واجهة المستخدم الرسومية على الويب أو CLI
4، هل يمكنني إيقاف تشغيل وظيفة PoE لبعض المنافذ عند الضرورة؟
ج: نعم
تدعم جميع مفاتيح PoE المُدارة في هذه السلسلة إدارة PoE
يرجى فقط تعيين حالة PoE عبر واجهة المستخدم الرسومية على الويب أو CLI
5، هل تقومون بـ SKD/CKD؟
ج: نعم
بصفتنا مصنعًا، فقد تعاملنا مع هذا الأمر عدة مرات.
