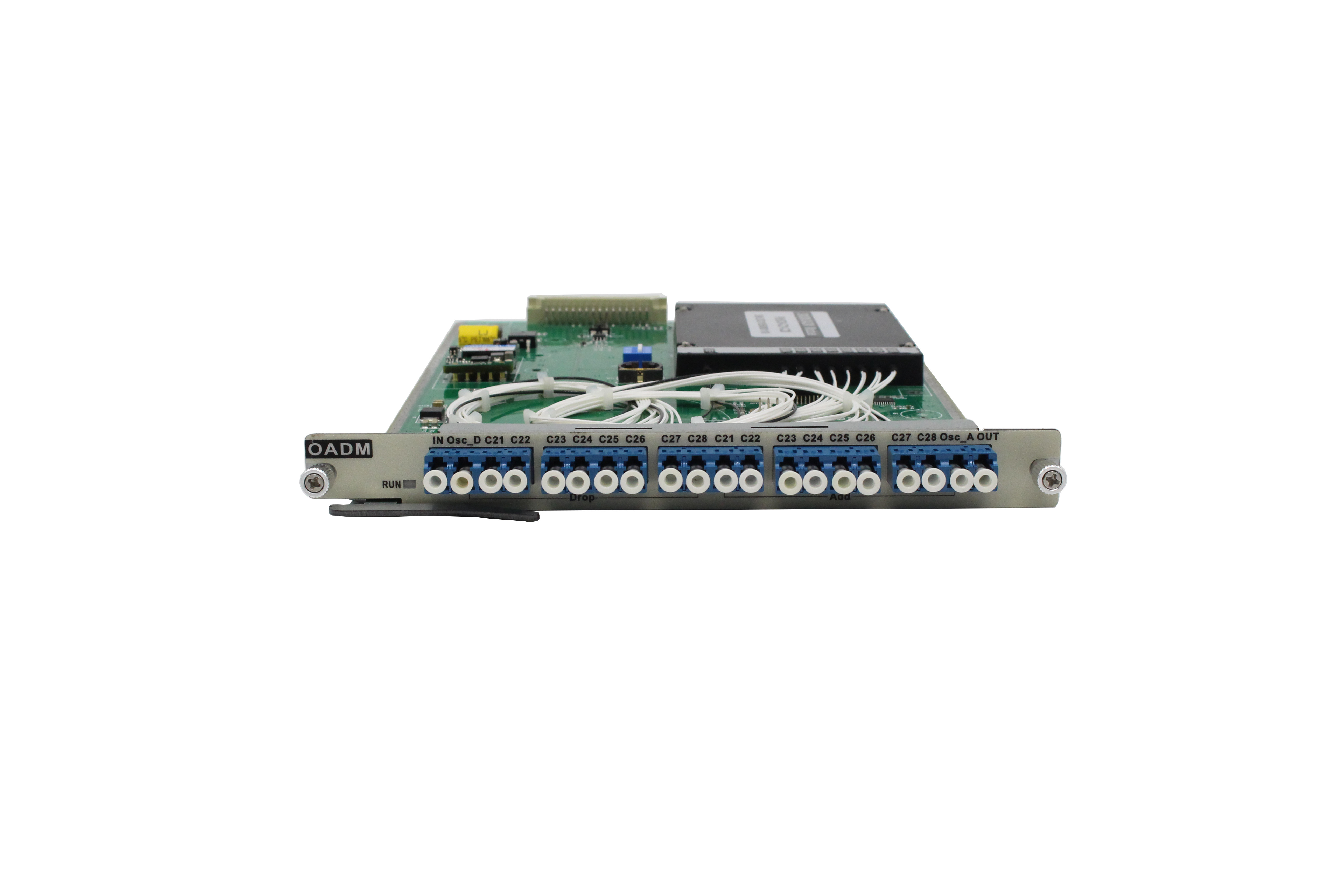

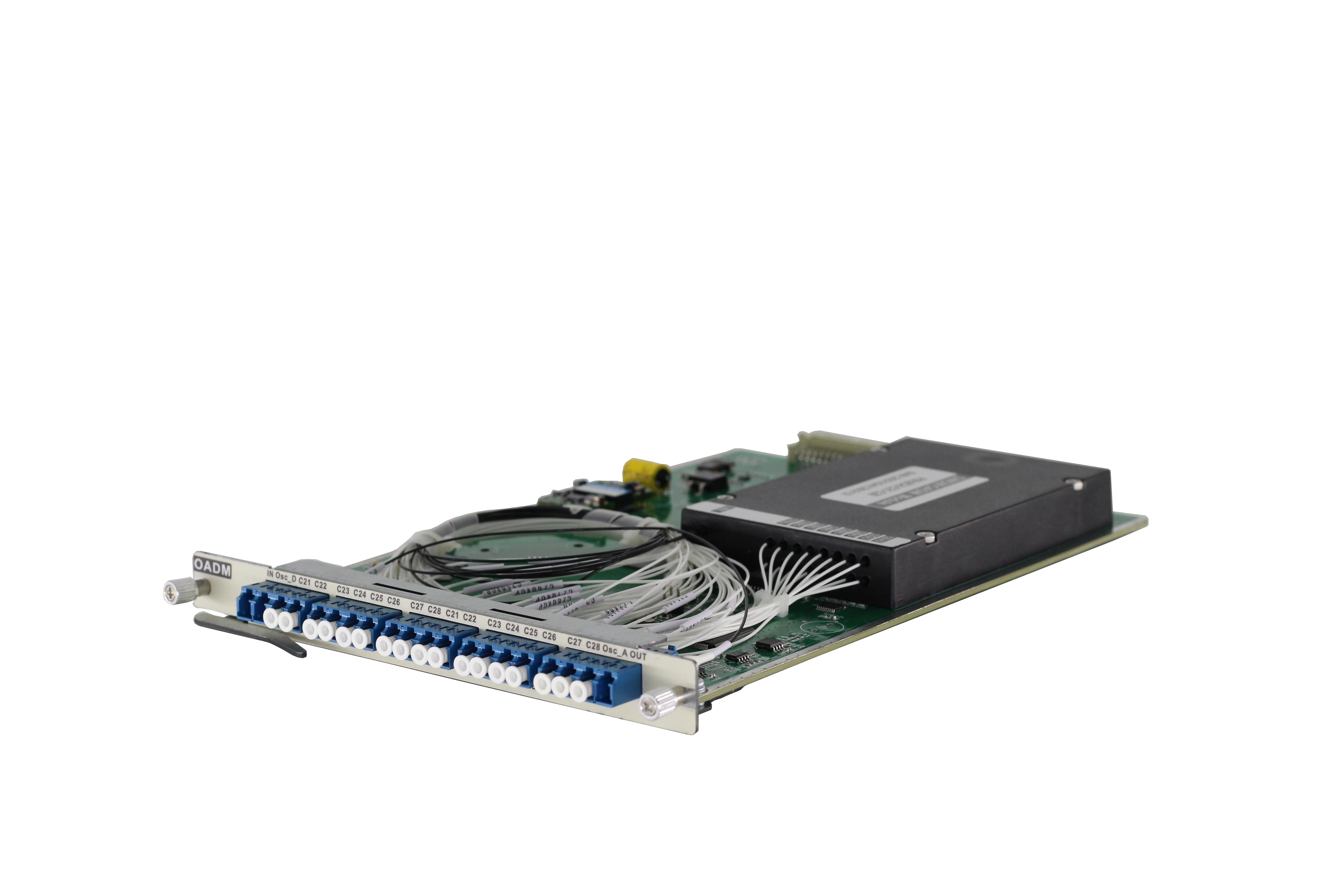

نظام OADM Optical Add Drop Multiplexing Card WDM القابل للإعادة التكوين
السمات الرئيسيةOADM
* دعم 2/4/8 قناة إضافة وإسقاط
* تشغيل الإضافات: لا يتطلب تكوين
* المنتج الأخضر: سلبي بالكامل، لا يحتاج إلى طاقة ولا تبريد
* انخفاض خسارة الإدراج
* عزل قناة عالية
مواصفاتبطاقة مضافة إسقاط متعددة النظرية
| (ب)أرامتر | التقنيةأنامؤشرات | يونيت | |||
| طول موجة القناة | شبكة الاتحاد الدولي للاتصالات | nm | |||
| المسافة بين القنوات | 100 غيغاهرتز | غز | |||
| القناة | 2 | 4 | 8 | ||
| شريط المرور | > 0.3 | nm | |||
| خسارة الإدراج مسطحة | <0.5 | ديسيبل | |||
| خسارة الإدراج | إدخال/إزالة | <0.9 | <1.5 | <3 | (dB) |
| بالداخل بالخارج | <1.5 | <3.0 | <45 | (dB) | |
| عزل القناة | مجاورة | 25 | ديسيبل | ||
| غير مجاورة | 35 | ديسيبل | |||
| الخسارة المعتمدة على الاستقطاب | <0.1 | ديسيبل | |||
| التوجيه | >50 | ديسيبل | |||
| خسارة العائد | >45 | dBm | |||
| أقصى قدر من الطاقة | 26 | mw | |||
| البعد | 191 (غ) × 253 (د) × 20 (ه) | ملم | |||
|
البيئة |
درجة حرارة العمل | -10 درجة مئوية+60 | °C | ||
| درجة حرارة التخزين | -40 درجة مئوية+85 | °C | |||
| الرطوبة النسبية | 5٪ إلى 95٪ غير مكثفة | ||||
مقدمة
أوهلوحة ADM هي جزء مهم من نظام WDM. يمكن أن تدرك إعادة التكوين الديناميكية لقناة طول الموجة البصرية بواسطة وحدة OADM.يمكن أن تعدل ديناميكيا مصدر الطول الموجي ومسار الألياف فيطبقة المسار البصري وفقًا لتغير حركة المرور والطلب في شبكة النقل تخصيص موارد المسار يجعل الاستخدام الأكثر فعالية لموارد الشبكة.

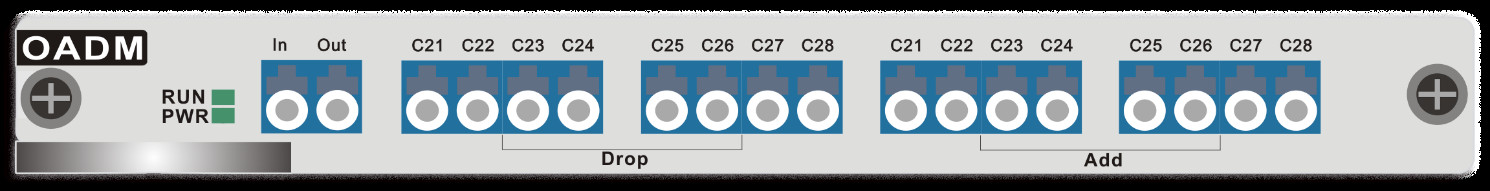

مخطط المنتج
الهيكل الوظيفي
البحرية
