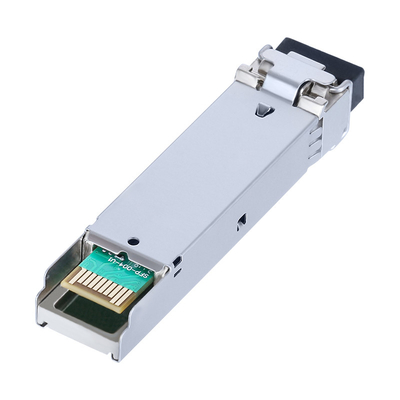

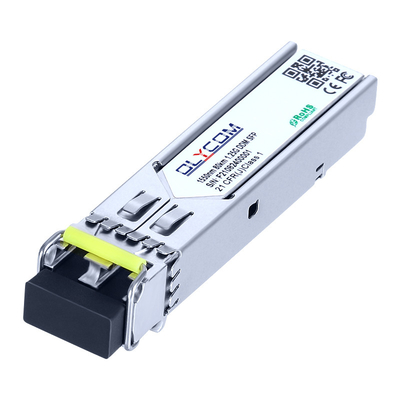

متوافق مع سيسكو 1.25G 80KM
جهاز استلام SFPSM 1550nm ثنائي Gigabit Optical SFP Module
مقدمة
أجهزة الاستقبال SFP هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل البيانات 1.25Gbps ومسافة نقل 80km مع SMF.
يتكون جهاز الاستقبال من ثلاثة أجزاء: جهاز إرسال ليزر DFB ، وقطر فوتوديود PIN متكامل مع مكبر مسبق للعائق (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات أمان الليزر من الفئة الأولى.
أجهزة الاستقبال متوافقة مع اتفاقية SFP متعددة المصادر ووظائف التشخيص الرقمي SFF-8472.
المنتجالخصائص
التطبيقات
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج التغذية | Vcc | -صفر5 | 4.5 | V |
| درجة حرارة التخزين | (تس) | -40 | +85 | °C |
| رطوبة العمل | - | 5 | 85 | % |
ظروف التشغيل الموصى بها
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة | |
| درجة حرارة الحجرة | المعيار | Tc | 0 | +70 | °C | |
| تمتد | -20 | +80 | °C | |||
| الصناعية | -40 | +85 | °C | |||
| تشغيل الكهرباء | Vcc | 3.135 | 3.30 | 3.465 | V | |
| تيار إمدادات الطاقة | إيكس | 300 | mA | |||
| معدل البيانات | 0.1 | 1.25 | جيجابيتس | |||
الخصائص البصرية والكهربائية
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة | الملاحظات | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | 1530 | 1550 | 1570 | nm | |||
| عرض الطيف ((-20dB) | Δλ | 1 | nm | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |||
| متوسط الطاقة الخارجة | (ب)أخرج | 0 | +5 | dBm | 1 | |||
| نسبة الانقراض | الطوارئ | 9.0 | ديسيبل | |||||
| إدخال البيانات التفاضل سوينغ | Vفي | 180 | 1200 | mV | 2 | |||
| عائق التفاضل المدخل | Zفي | 90 | 100 | 110 | Ω | |||
| قم بإيقاف تشغيل TX | قم بإيقاف | 2.0 | Vcc | V | ||||
| تمكين | 0 | 0.8 | V | |||||
| خطأ TX | الخطأ | 2.0 | Vcc | V | ||||
| عادي | 0 | 0.8 | V | |||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1260 | 1610 | nm | ||||
| حساسية المستقبل | -26 | dBm | 3 | |||||
| الحمل الزائد للمستقبل | -1 | dBm | 3 | |||||
| الـ (LOS De-Assert) | لوس انجلوسد | -27 | dBm | |||||
| أسعار الدفع | لوس انجلوسأ | -38 | dBm | |||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | |||||
| إصدار البيانات التفاضلية | Vأخرج | 600 | 800 | 1000 | mV | 4 | ||
| لوس انجلوس | عالية | 2.0 | Vcc | V | ||||
| منخفضة | 0.8 | V | ||||||
الأبعاد الميكانيكية
