محول ألياف PoE التجاري المُدار بـ 8 منافذ L2 من Gigabit
وصف محول شبكة PoE

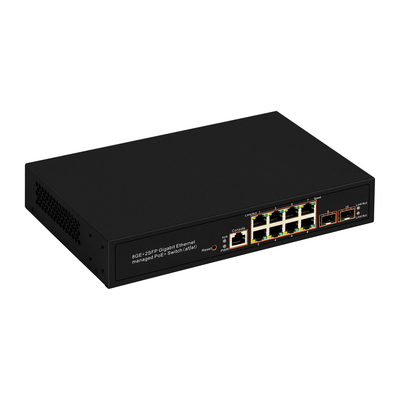

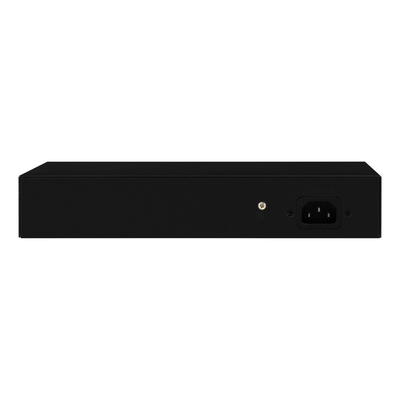

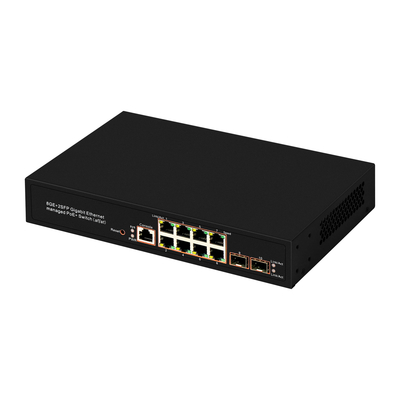

OM288-PSE-GW من Olycom عبارة عن محول مُدار من الطبقة 2 بالإضافة إلى مزود بمنافذ 8 جيجابت RJ45 و2G SFP. تدعم جميع منافذ RJ45 معيار 802.3af/at (PoE+)، مما يوفر طاقة PoE إجمالية تبلغ 150 وات.
مع دعم ميزات إدارة الطبقة 2+ الوفيرة، فإنه قادر على توفير إنتاجية عالية حتى لمجموعات عمل حافة الشبكة الأكثر تطلبًا، بينما في الشبكات الصغيرة يمكن أن يكون بمثابة العمود الفقري لمحولات جيجابت والخوادم عالية السرعة. توفر فتحتا SFP مرونة أكبر للشبكة.
تم تصميم OM288-PSE-GW حصريًا لتلبية احتياجات الشبكات للشركات المتنامية، مع توفر مجموعة واسعة من ميزات الإدارة والأمان. تعتبر هذه الأجهزة فعالة من حيث التكلفة للشركات الصغيرة والمتوسطة الحجم، وتوفر حلولاً مثالية لمجموعة متنوعة من سيناريوهات الشبكة.
خصائص محول PoE المُدار
ميزانية بو 150 واط
8 × 802.3at/af-متوافقة مع منافذ PoE+ مع إجمالي إمداد طاقة يبلغ 120 وات.
منافذ جيجابت كاملة: توفر منافذ 8 × جيجابت PoE+ و2 × جيجابت SFP اتصالات عالية السرعة.
استراتيجيات أمنية قوية: ربط منفذ IP-MAC، ACL، أمان المنفذ، الدفاع عن DoS، التحكم في العاصفة، DHCP Snooping، 802.1X، Radius,المصادقة، وأكثر من ذلك.
قدرة التبديل 20 جيجابت في الثانية
يدعم واجهة المستخدم الرسومية المستندة إلى الويب وواجهة سطر الأوامر (CLI) من خلال telnet وSNMP
مميزات محول PoE 120 واط
مواصفات الأجهزة
| شرائح | RTL8380M+TPS23861*2 |
| المعايير |
آي إي إي إي 802.3 آي، آي إي إي إي 802.3 يو، آي إي إي إي 802.3 إيه بي، IEEE802.3x، IEEE802.3az، IEEE802.3af، IEEE802.3at |
|
عدد المنافذ |
8 × 10/100/1000 ميجابت في الثانية الموانئ 2 × 1000 ميجابت في الثانية SFP الموانئ 1 × منفذ وحدة التحكم |
|
وسائط الشبكة (كابل) |
10Base-T: كابل UTP فئة 3، 4، 5 (الحد الأقصى 100 م) 100Base-Tx: كابل UTP فئة 5، 5e (الحد الأقصى 100 م) 1000Base-T: فئة UTP 5e، 6 كابل (الحد الأقصى 100 متر) 1000Base-X: MMF، SMF |
| طريقة النقل | تخزين وإلى الأمام |
| جدول عناوين MAC | 8 ك |
| قدرة التبديل | 20 جيجابايت في الثانية |
| معدل إعادة توجيه الحزمة | 41.67 ميغابت في الثانية |
| المخزن المؤقت للحزم | 4.1 ميغابت |
| إطار جامبو | 12 كيلو بايت |
| منافذ بو (RJ45) | 8 منافذ PoE متوافقة مع 802.3at/af |
| تعيين دبوس الطاقة | 1/2(+)،3/6(-) |
| ميزانية بو | 150 واط @ 100 ~ 260 فولت تيار متردد، 50/60 هرتز | |
|
المؤشرات |
لكل جهاز | الطاقة، النظام |
| لكل منفذ | الرابط/النشاط، | |
| مزود الطاقة | 100 ~ 240 فولت تيار متردد، 50/60 هرتز، 1500 وات | |
| استهلاك الطاقة | الحد الأقصى (تشغيل PoE): 150 وات | |
| الأبعاد (العرض × العمق × الارتفاع) | 230 × 150 × 44.5 ملم (علبة معدنية مقاس 11 بوصة) | |
|
بيئة |
درجة حرارة التشغيل: 0 درجة مئوية ~ 45 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 70 درجة مئوية رطوبة التشغيل: 10%~90% غير رطوبة تخزين التكثيف: 5%~90% غير التكثيف |
|
مواصفات البرمجيات
| ميزات L2 | يدعم | |
| جدول عناوين MAC | 8 ك | |
| إطار جامبو | 10 كيلو (10000) | |
| التحكم في التدفق | 802.3x (ازدواج كامل) | نعم |
| الضغط الخلفي (نصف مزدوج) | نعم | |
|
الشجرة الممتدة |
آي إي إي إي 802.1 دي (ستب) | نعم |
| معهد مهندسي الكهرباء والإلكترونيات 802.1 واط (RSTP) | نعم | |
| آي إي إي إي 802.1 إس (MSTP) |
16 حالة |
|
| منفذ الحافة التلقائي | نعم | |
| تصفية BPDU | نعم | |
| تخطيط موارد المؤسسات | نعم | |
| كشف الحلقة الذاتية | نعم | |
|
تجميع الارتباط |
IEEE 802.3ad LACP | نعم |
| الجذع ثابت | نعم | |
| الأعلى. مجموعة | 8 | |
| الأعلى. المنافذ/المجموعة | 8 | |
| موازنة حمل حركة المرور | نعم | |
| التوجيه الثابت |
نعم (IPv4/IPv6) |
|
| بروتوكول تحليل العنوان (ARP) | ARP ثابت | نعم |
| شبكة محلية ظاهرية | ||
|
شبكة محلية ظاهرية
شبكة محلية ظاهرية صوتية |
شبكة محلية ظاهرية ثابتة | 256 |
| القائم على المنفذ | نعم | |
| IEEE 802.1Q القائم على العلامات | نعم | |
| على أساس البروتوكول | 8 مجموعات | |
| على أساس ماك | 256 | |
| وضع OUI (تلقائي/يدوي) | 16 واجهة المستخدم الدولية | |
| شبكة محلية ظاهرية للمراقبة | وضع OUI (تلقائي/يدوي) | 16 واجهة المستخدم الدولية |
| كينك (IEEE 802.1ad) | أساسي | نعم |
| بروتوكول تسجيل GARP VLAN (GVRP) | نعم | |
| البث المتعدد | ||
|
شائع |
مجموعات البث المتعدد | 256 |
| الإجازة الفورية | نعم | |
| منفذ جهاز التوجيه الثابت/المحظور | نعم | |
| ميناء أمامي ثابت/ممنوع | نعم | |
| تصفية | 128 ملفًا شخصيًا | |
| خانق | نعم | |
|
التطفل IGMP |
إي جي إم بي v1/v2 | نعم |
| IGMP v3 الأساسي (BISS) | نعم | |
| IGMP v2/v3 الاستعلام | نعم | |
| التطفل MLD | ملد v1/v2 | نعم |
| تسجيل VLAN متعدد البث (MVR) | نعم (IPv4) | |
| ميزات جودة الخدمة | ||
| قائمة انتظار الأولوية |
8 قوائم الانتظار/الميناء |
|
|
جدولة قائمة الانتظار |
WRR | نعم |
| WFQ | نعم | |
| أولوية صارمة | نعم | |
| هجين (WRR+SP أو WFQ+SP) | نعم | |
|
فئة الخدمة |
القائم على المنفذ | نعم |
| 802.1 ص | نعم | |
| أسبقية IP TOS | نعم | |
| IP دسكب | نعم | |
| جودة الخدمة الموثوقة | نعم | |
| حد السعر | يعتمد على المنفذ (الدخول/الخروج) | نعم |
| قائمة التحكم بالوصول (ACL) | ||
| قواعد الوصول |
102 4 |
|
|
نوع الرباط الصليبي الأمامي |
L2/L3/L4 | نعم |
| على أساس ماك |
512 |
|
| على أساس IPv4 | ||
| على أساس IPv6 | ||
|
بو وظيفة |
قوة | نعم |
| حاضِر | نعم | |
| الجهد االكهربى | نعم | |
| بو ووتش الكلب | نعم | |
| حماية | ||
| AAA | المصادقة | نعم |
| تاكاكس + | 8 | |
| نصف القطر | 8 | |
|
مدير المصادقة |
إيي 802.1X | نعم |
| مصادقة ماك | نعم | |
| مصادقة الويب | نعم | |
| شبكة محلية ظاهرية ضيف | نعم | |
| القائم على المنفذ | نعم | |
| على أساس المضيف | نعم | |
|
مدير الحساب |
المصادقة المحلية | نعم |
| حساب مستخدم متعدد | 8 | |
|
أمان متعدد المستويات (المدير/المشغل) |
نعم | |
| إجراءات استعادة كلمة المرور | نعم | |
| الوصول إلى الإدارة | إدارة شبكة محلية ظاهرية (VLAN). | نعم |
| إدارة ACL | 256 | |
|
طبقة المقابس الآمنة |
SSLv2 | نعم |
| SSLv3 | نعم | |
| TLSv1 | نعم | |
| واجهة مستخدم الويب | HTTPS | نعم |
| سطر الأوامر | سش v1/v2 | نعم |
| أمن الموانئ | قفل ديناميكي | 256 |
|
السيطرة على العواصف |
إذاعة | نعم |
| بث متعدد غير معروف | نعم | |
| بث أحادي غير معروف | نعم | |
| الشجرة الممتدة | حارس BPDU | نعم |
| المنفذ المحمي (عزل المنفذ) | نعم | |
| بلاك هول ماك | نعم | |
| محرك دفاع وحدة المعالجة المركزية | نعم | |
| منع دوس | نعم | |
| التطفل على DHCP (مع الخيار 82) | نعم | |
| IPv6 | ||
|
مضيف IPv6 |
التكوين التلقائي | نعم |
| عنوان IPv6 الثابت وطول البادئة | نعم | |
| البوابة الافتراضية IPv6 الثابتة | نعم | |
| اكتشاف جوار IPv6 (ND) | نعم | |
| كشف عنوان IPv6 المكرر | نعم | |
| ICMPv6 | نعم | |
|
تطبيق IPv6 |
HTTP/HTTPS | نعم |
| تلنت | نعم | |
| سش | نعم | |
| سنمب | نعم | |
| تفتب | نعم | |
| سجل النظام | نعم | |
| بينغ | نعم | |
| DHCPv6 | نعم | |
| إدارة | ||
|
سطر الأوامر |
وحدة التحكم |
3 جلسات |
| تلنت (RFC854) | ||
| واجهة مستخدم الويب | HTTP | نعم |
|
سنمب |
الإصدار 1 | نعم |
| v2c | نعم | |
| v3 | نعم | |
|
إدارة الملفات |
ترقية البرامج الثابتة/النسخ الاحتياطي | نعم |
| الصور المزدوجة | نعم | |
| تنزيل التكوين/النسخ الاحتياطي | نعم | |
| تكوينات متعددة | نعم | |
|
تحميل/تنزيل |
اف تي بي (RFC783) | نعم |
| HTTP | نعم | |
| UART | نعم | |
|
إدارة الوقت |
محلي | نعم |
| سنتب | نعم | |
|
إدارة الموانئ |
اسم المنفذ المألوف (وصف المنفذ) | نعم |
| خطأ معطل الاسترداد | نعم | |
| وحدة التحكم | نعم | |
| اكتشاف | ||
| IEEE 802.1AB بروتوكول اكتشاف طبقة الارتباط (LLDP) | نعم | |
| ANSI/TIA-1057 LLDP اكتشاف نقطة نهاية الوسائط (LLDP-MED) | نعم | |
| التشخيص | ||
| النسخ المتطابق | قائم على المنفذ (متعدد إلى واحد) |
4 جلسة نانوثانية |
|
سجل النظام (RFC3164) |
ذاكرة الوصول العشوائي المحلية | نعم |
| فلاش محلي | نعم | |
| الخادم البعيد | 8 | |
|
تشخيص النظام |
استخدام وحدة المعالجة المركزية | نعم |
| استخدام الذاكرة | نعم | |
| استخدام المنفذ | نعم | |
| سجل الدعم الفني | نعم | |
|
تشخيص المنفذ |
اختبار الكابل | نعم |
| حالة وحدة الألياف | نعم | |
|
تشخيص الشبكة |
اختبار بينغ | نعم |
| مسار التتبع | نعم | |
| UDLD | نعم | |
| MIB | ||
| RFC1213 MIBII (مجموعات النظام والواجهة) | نعم | |
| RFC2819 RMON I (1،2،3، و9 مجموعات) | نعم | |
| RFC1215 الفخاخ العامة | نعم | |
| جسر RFC1493 | نعم | |
| RFC2674 ملحقات جسر MIB | نعم | |
| كيان RFC2737 | نعم | |
| RFC3635 يشبه إيثرنت | نعم | |
| مجموعة واجهة RFC2863 | نعم | |
| SNMP-المجتمع-MIB | نعم | |
| SNMPv3-MIB | نعم | |
