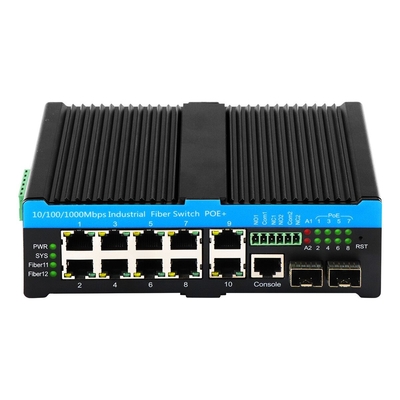

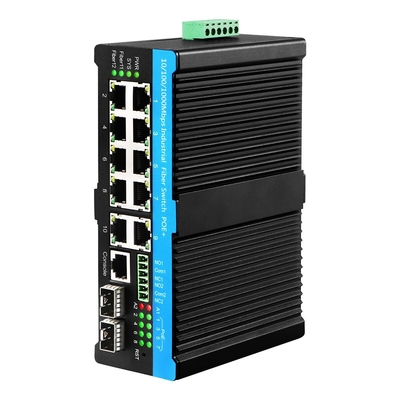

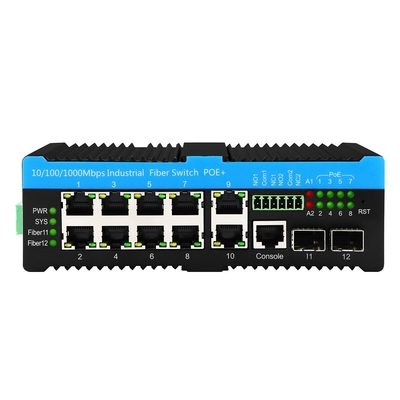

مفتاح Olycom L2+ Ring المُدار Gigabit Industrial POE++
مواصفات مفتاح PoE++ المُدار
| المنفذ |
2 * منافذ SFP بسرعة 100/1000/2500 ميجابت في الثانية SM: 1310 نانومتر/1550 نانومتر، 20 كم؛ 1490 نانومتر/1550 نانومتر، 40~120 كم MM: 1310 نانومتر، 2 كم؛ 850 نانومتر، 500 متر 10 * 100/1000M UTP RJ45 Uplink (يدعم الاستشعار التلقائي MDI/MDIX) 8 * UTP PoE Downlink (PoE af/at/bt) 1 * منفذ وحدة التحكم 1 * كتلة طرفية للطاقة بـ 6 سنون 2 * مخرج إنذار |
| البروتوكول |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at IEEE802.3bt |
| ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 40 جيجابت في الثانية (بدون ازدحام مروري) معدل إعادة التوجيه: 22.321 مليون حزمة في الثانية حجم DRAM: 128 ميجابايت حجم Flash: 16 ميجابايت معرف VLAN: 4096 حجم جدول عناوين MAC: 8K إطار جامبو: 9.6 كيلو بايت |
| وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) |
| مؤشرات LED |
الطاقة، النظام، الشبكة، PoE، الألياف، الإنذار PWR: الطاقة، أحمر SYS: النظام، أحمر رابط/نشاط الشبكة: مؤشر LED أخضر معدل بيانات الشبكة: مؤشر LED برتقالي (تشغيل لـ 1G) PoE: أخضر نشط رابط الألياف: أخضر إنذار LED: أحمر وامض |
| مزود الطاقة |
جهد الإدخال: 48 فولت (حد أقصى 57 فولت) جهد خرج PoE: 48 فولت طاقة خرج PoE واحدة: 15.4 واط/30 واط/60 واط/90 واط (المنفذ 1~8) درجة حرارة التشغيل: -40 درجة مئوية إلى +75 درجة مئوية (عند خرج PoE 240 واط) درجة حرارة التشغيل: -40 درجة مئوية إلى +55 درجة مئوية (عند خرج PoE 480 واط) أقصى ميزانية: 720 واط (غير مقترح مع الأخذ في الاعتبار عمر الخدمة والتبدد) التوصيل العكسي: مدعوم |
| أسلاك PoE |
PoE af/at: 1/2 (V+), 3/6 (V-) PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-) |
| البيئة |
درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية رطوبة التشغيل: 10% ~ 90%، غير متكثفة رطوبة التخزين: 10% ~ 95%، غير متكثفة |
| معايير الصناعة |
ESD: IEC61000-4-2، ±15KV هواء، ±6KV تلامس EFT: IEC61000-4-4، عام ±6KV الاندفاع: IEC61000-4-5، تفاضلي ±2KV، مشترك ±6KV |
| الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC الجزء 15 الجزء الفرعي B (الفئة B) ANSI C63.4: 2014 |
| معلومات ميكانيكية |

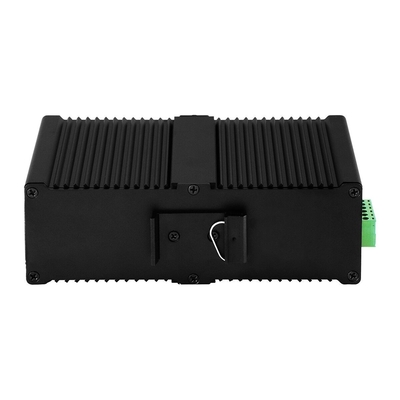

الغطاء: غلاف معدني مموج، مستوى IP40 الأبعاد: 165*112*45.5 ملم طريقة التركيب: تركيب سكة Din الوزن: 0.75 كجم/0.9 كجم (صافي/إجمالي) |
| الضمان | 3 سنوات، دعم فني مدى الحياة |
مقدمة عن مفتاح الألياف الصناعي
ميزات إدارة مفتاح L2 المُدار
التطبيق
الأسئلة الشائعة
1، على أي شريحة يعتمد؟
Olycom: Vitesse
2، هل يمكنني تخصيصه؟
Olycom: نعم
نحن ندعم خدمات OEM مثل الشعار واسم الطراز والعلامة وقناع PVC وأجزاء المنتج (مجموعة التركيب، الكتلة الطرفية للطاقة، إلخ.)
3، هل يمكنني توصيله بأجهزة 10/100M؟
Olycom: نعم
بالنسبة لمنافذ LAN، فهي استشعار تلقائي 10/100/1000M
بالنسبة لمنافذ الألياف، يرجى تكوين سرعة 100 ميجابت في الثانية عبر واجهة المستخدم الرسومية على الويب أو CLI
4، هل يمكنني إيقاف تشغيل وظيفة PoE لبعض المنافذ عند الضرورة؟
ج: نعم
تدعم جميع مفاتيح PoE المُدارة في هذه السلسلة إدارة PoE
يرجى فقط تعيين حالة PoE عبر واجهة المستخدم الرسومية على الويب أو CLI
5، هل تقومون بـ SKD/CKD؟
ج: نعم
بصفتنا مصنعًا، فقد تعاملنا مع هذا الأمر عدة مرات.
