نظام حماية خطوط الألياف الضوئية Olycom OLP
المعلم
| الهيكل | الهيكل المستقل 1U |
| درجة حرارة العمل | -5 درجة مئوية+55 درجة مئوية |
| الرطوبة النسبية | 5 ٪ ٪ 95 ٪ غير مكثفة |
| درجة حرارة التخزين | -20 درجة مئوية 75 درجة مئوية |
| إمدادات الطاقة | إمدادات الطاقة المزدوجة AC 220V / 5060Hz ، DC ((-36-72V) |
| البعد | الرصيف القياسي 19 '1U (483 * 249 * 44mm) |
| استهلاك الطاقة القصوى | 40 واط |

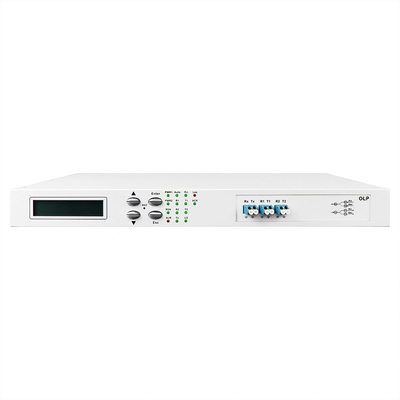

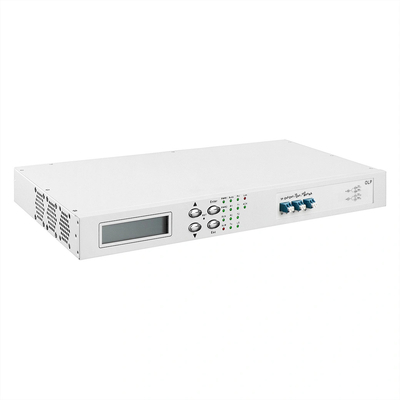

اللوحة الأمامية
الوصف
1) وصف الواجهة البصرية: الفلنج على لوحة المعدات هو واجهة الإشارة.
2) عند إزالة كابل توصيل الألياف البصرية ، غطيه بغطاء الغبار لمنع الأجسام الصلبة أو الغبار أو الأوساخ الأخرى من لمس وتدمير وتلوث منفذ الإخراج البصري.
3) شاشة LCD: تعرض الطاقة البصرية المدخلة والمخرجة وغيرها من المعلومات ذات الصلة.
4) ▲مفتاح الصعود; ▼مفتاح الهبوط; Enter_OK; Esc_Cancel.
5) RST: يدعم إعادة ضبط الأجهزة وإعادة تشكيل الأجهزة عن طريق أزرار التشغيل.

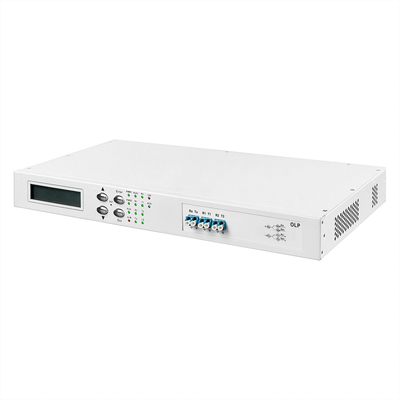

اللوحة الخلفية
الوصف
1) فتحة إمدادات الطاقة (PIU) على الجزء الخلفي من الجهاز ، تدعم AC (APU) / DC (DPU) اختياري ، و 1 + 1 احتياطي ساخن لمصدر الطاقة.
2) ضوء المؤشر: PWR: على: إمدادات الطاقة الطبيعية ؛ مغلقة: لا توجد إمدادات الطاقة أو وجود خلل.
3) واجهة RJ45 Ethernet ، منفذ RS-232 التسلسلي: واجهة اتصال لمعلومات بيانات مراقبة الجهاز.
الخصائص الرئيسية
الـ OLP: 1+1
الرسم البياني
المواصفات
| الوظيفة | المواصفات | |
| نطاق طول الموجة العامل | 1260nm ~ 1650nm | |
| نوع OLP | OLP-1+1 (إرسال مزدوج واستقبال انتقائي) | |
| وقت التحول | <15ms | |
| إدخال الخسائر | مسار العمل | < 4 ديسيبل |
| مسار بديل | < 1.2 ديسيبل | |
| نطاق الطاقة البصرية للمراقبة | -50 dBm ~ +25dBm | |
| واجهة بصرية | LC/UPC (اختياري) | |
| استهلاك الطاقة القصوى | 5W | |
| MTBF | >100000 ساعة | |
تعريف الواجهة
| واجهة | الوصف | الوظيفة / الاتصال |
| Rx | واجهة الخروج المحلية OLP | اتصل بمنفذ RX المحلي للجهاز |
| تكس | واجهة استقبال محلية OLP | اتصل بمنفذ جهاز TX المحلي |
| R1 | واجهة استقبال المسار الرئيسي | التوصيل إلى T1 |
| T1 | واجهة المخرج الرئيسية | التوصيل مع الرفيق R1 |
| R2 | واجهة استقبال مسار الاحتياطي | اتصل بـ T2 |
| T2 | واجهة مخرج طريق الاحتياطي | اتصل بالشريك R2 |
تعريف المؤشر
| واجهة | الوصف | الوظيفة |
| PWR1/PWR2 | مؤشر طاقة OLP |
تشغيل، إمدادات الطاقة OLP طبيعية مغلق، فشل في إمدادات الطاقة |
| تشغيل | مؤشر نظام OLP |
على، وOLP يعمل بشكل طبيعي أطفئ، هناك فشل في التشغيل. |
| ACK | مؤشر إرجاع تعليمات OLP |
هناك تعليمات للعودة لا توجد تعليمات للعودة |
| لوس انجلوس | مؤشر إشارة OLP |
على، الإشارة البصرية مفقودة إيقاف، فقدت الإشارة |
| ALM | مؤشر إنذار OLP | لا توجد إشارات بصرية أو مدخلات ومخرجات غير طبيعية |
| السيارات | مؤشر وضع عمل OLP |
يعمل في الوضع التلقائي مغلق: العمل في الوضع اليدوي |
| R1 | مؤشر استقبال المسار الرئيسي لـ OLP |
على، الاستقبال طبيعي مغلق، الإستقبال غير طبيعي |
| R2 | مؤشر استقبال مسار احتياطي OLP |
على، الاستقبال طبيعي مغلق، الإستقبال غير طبيعي |
| T1 | مؤشر مخرج الممر الرئيسي لـ OLP |
تشغيل، الخروج طبيعي مغلق، الخروج غير طبيعي |
| T2 | مؤشر مخرج مسار احتياطي OLP |
تشغيل، الخروج طبيعي مغلق، الخروج غير طبيعي |
| (بري) | مؤشر عمل المسار الرئيسي | على الطريق الرئيسي |
الإعدادات
1.إعداد وضع العمل
يقدم الجهاز وضعين للعمل: وضع يدوي ووضع تلقائي.
يتم استخدام الوضع اليدوي لتشغيل الجهاز والتبديل القسري.
(1) اختيار التلقائي واليدوي من خلال إدارة الشبكة
(2) حدد من خلال زر الجهاز، اضغط لفترة طويلة على زر لوحة الجهاز حتى يطفئ الضوء التلقائي (العمل في اليدوية) أو تضيء (العمل في التلقائي)
بعد أن يكمل المشغل العملية، يجب وضع المعدات في وضع العمل التلقائي، وإلا قد تحدث حوادث فشل الحماية.
ملاحظة: يدعم الجهاز العودة التلقائية من الوضع اليدوي إلى الوضع التلقائي ، ويعد وقت العودة 5 دقائق حسب الإعداد الافتراضي المصنع.
2إعدادات المسار الرئيسي
يقدم الجهاز إعدادات المسار الرئيسي. يمكن للعملاء تحديد R1 أو R2 كمسار رئيسي وفقًا للاحتياجات ؛ افتراضية المصنع هي R1 كمسار رئيسي
3إعدادات مسار العمل
المعدل الافتراضي للمصنع R1 هو طريق العمل الأساسي (Pri) ، و R2 هو طريق العمل الاحتياطي (Sec).
عندما يكون الجهاز في وضع عمل تلقائي، يختار الجهاز تلقائيًا مسارًا عملًا بناءً على ظروف الخط:
(1) عندما يكون هناك طريق واحد فقط: العمل على القناة المقابلة للطريق المتاح.
(2) عندما تكون كلتا الطرق متاحة: الطريق الذي يتوافق مع الطريق الذي يعمل أولاً في الوقت المناسب (إذا كنت تعمل على القناة الاحتياطية،الجهاز سيتحول تلقائيًا إلى القناة الرئيسية بعد 5 دقائق، شريطة أن يتم تشغيل الجهاز وظيفة التبديل).
عند اختيار مسار يدويا، وتعيين الجهاز إلى الوضع اليدوي وتعيين مسار العمل من خلال أزرار لوحة أو إدارة الشبكة
4إعداد قيمة طاقة عتبة المفتاح
قيمة طاقة عتبة التبديل الأولية للجهاز هي -30dBm. يمكن للمستخدم إجراء الإعدادات المقابلة وفقًا لنوع الجهاز والوضع الفعلي لخط الطرف الآخر.
المبدأ الأساسي: قيمة طاقة عتبة التبديل أكبر قليلاً من الحد الأدنى لقيمة الطاقة المستقبلة لمعدات الإرسال البصري ، والفرق هو 0.5 ~ 1dB.(تتبع الحد الأدنى لقيمة الطاقة المستلمة لضمان نقل طبيعي لخدمة النظام بأكملها).
5إعدادات وضع التبديل
تعريف التبديل: في الوضع التلقائي ، يتحول الجهاز من حالة النسخ الاحتياطي إلى الحالة الرئيسية. يمكن تعيينه إلى "التبديل التلقائي" أو "التبديل التلقائي بدون تغيير".في وضع "التبديل التلقائي دون التبديل"، حتى لو تم استيفاء شروط التبديل (كل من الطرق الأساسية والاحتياطية طبيعية) ، لن يتم تغيير الطريق الاحتياطي تلقائيًا إلى الطريق الرئيسي.
6إعداد تأخير التبديل
عندما يكون الجهاز في وضع "التبديل التلقائي"، يكون المسار البصري في حالة الاحتياطي، ويعمل الجهاز في الوضع التلقائي.الجهاز سيقوم بالكشف عن الضوء على المسارات الرئيسية والاحتياطية في الوقت الحقيقيإذا اكتشفت أن الطاقة البصرية للمسارات الرئيسية والاحتياطية هي ضمن وقت M (0 ~ 999 دقيقة) ، فإن الجهاز سيتحول تلقائيًا إلى حالة الطريق الرئيسية (Pri).
التطبيق
الوصف
يتم توصيل OLP TX بمنفذ TX الإصدار الضوئي لمعدات العميل
يتم توصيل RX بمنفذ استقبال الضوء RX من معدات العميل
يتم توصيل R1 إلى جهاز OLP المعاكس T1 من خلال الكابل البصري
يتم توصيل R2 إلى جهاز OLP المقابل T2
يتم توصيل T1 بجهاز OLP المعاكس R1
يتم توصيل T2 إلى الطرف الآخر. جهاز OLP R2 منفذ
