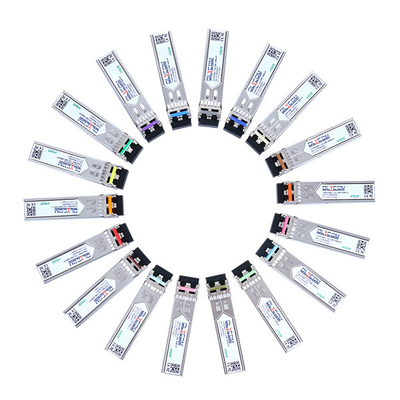

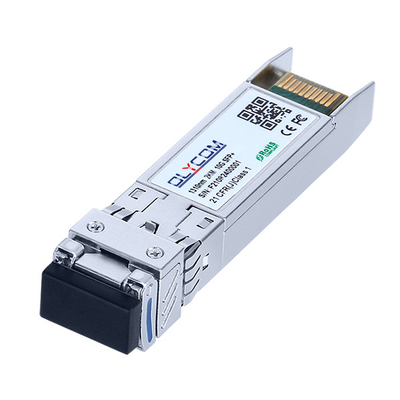

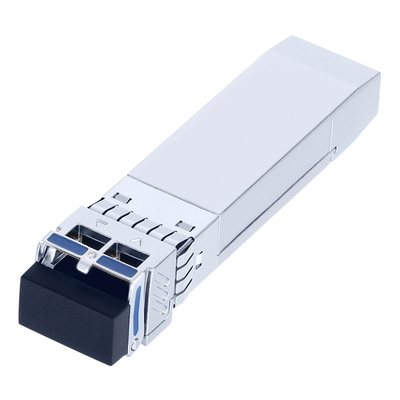

1310nm Duplex وضع واحد
2km Bidi 10G sfp + وحدة الألياف مع DDM
المنتجالخصائص
مقدمة
أجهزة الاستقبال SFP + هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل البيانات 10Gbps ومسافة نقل 2km مع SMF.
يتكون جهاز الاستقبال من ثلاثة أجزاء: جهاز إرسال ليزر FP ، وقطر فوتوديود PIN متكامل مع مكبر مسبق عبر العائق (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات أمان الليزر من الفئة الأولى.
أجهزة الاستقبال متوافقة مع اتفاقية SFP متعددة المصادر ووظائف التشخيص الرقمي SFF-8472.
التطبيقات
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج التغذية | Vcc | -صفر5 | 4.5 | V |
| درجة حرارة التخزين | (تس) | -40 | +85 | °C |
| رطوبة العمل | - | 5 | 85 | % |
ظروف التشغيل الموصى بها
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة | |
| درجة حرارة الحجرة | المعيار | Tc | 0 | +70 | °C | |
| تمتد | -20 | +80 | °C | |||
| الصناعية | -40 | +85 | °C | |||
| تشغيل الكهرباء | Vcc | 3.135 | 3.30 | 3.465 | V | |
| تيار إمدادات الطاقة | إيكس | 350 | mA | |||
| معدل البيانات | 1.0 | 10.3 | 10.7 | جيجابيتس | ||
الخصائص البصرية والكهربائية
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة | الملاحظات | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | 1270 | 1310 | 1350 | nm | |||
| عرض الطيف ((RMS)) | Δλ | 3 | nm | |||||
| نسبة قمع الوضع الجانبي | SMSR | - | - | - | ديسيبل | |||
| متوسط الطاقة الخارجة | (ب)أخرج | -ستة5 | -صفر5 | dBm | 1 | |||
| نسبة الانقراض | الطوارئ | 4.0 | ديسيبل | |||||
| هامش مخطط العين الخارجي | 15 | % | 5 | |||||
| إدخال البيانات التفاضل سوينغ | Vفي | 180 | 850 | mV | 2 | |||
| عائق التفاضل المدخل | Zفي | 90 | 100 | 110 | Ω | |||
| قم بإيقاف تشغيل TX | قم بإيقاف | 2.0 | Vcc | V | ||||
| تمكين | 0 | 0.8 | V | |||||
| خطأ TX | الخطأ | 2.0 | Vcc | V | ||||
| عادي | 0 | 0.8 | V | |||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1260 | 1600 | nm | ||||
| حساسية المستقبل | أربعة عشر4 | dBm | 3 | |||||
| الحمل الزائد للمستقبل | 0.5 | dBm | 3 | |||||
| الـ (LOS De-Assert) | لوس انجلوسد | -155 | dBm | |||||
| أسعار الدفع | لوس انجلوسأ | -30 | dBm | |||||
| التهاب النسيج | 0.5 | ديسيبل | ||||||
| إصدار البيانات التفاضلية | Vأخرج | 300 | 900 | mV | 4 | |||
| لوس انجلوس | عالية | 2.0 | Vcc | V | ||||
| منخفضة | 0.8 | V | ||||||
الأبعاد الميكانيكية
الأسئلة الشائعة:
1ما هي منتجاتك الرئيسية؟
مفتاح POE، مفتاح POE الصناعي، مفتاح إثنترنيت، WDM، OTN، المراوغة البصرية.
2ما شروط الدفع التي تقبلونها؟
يمكننا قبول البريد عبر الإنترنت، الباي بال
3كم من الوقت يمكنني أن أتوقع الحصول على العينة ؟
عادةً خلال 3 أيام لكن هذا يعتمد على احتياجاتك
4ماذا عن الشحن ؟
سنقوم بتسليم البضائع مع الإكسبريس الدولي مثل فيديكس، دي إتش إل، يو بي إس، تي إن تي وهلم جرا.
5ماذا عن خدمة ما بعد البيع؟
فريق الخدمات المهنية على الخط على مدار 24 ساعة
