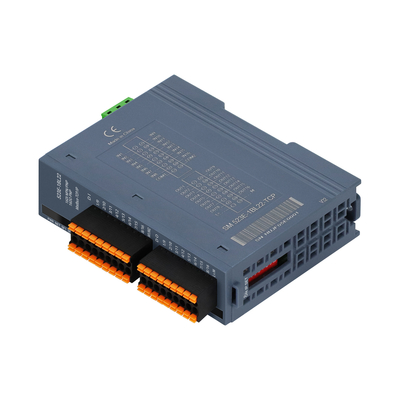

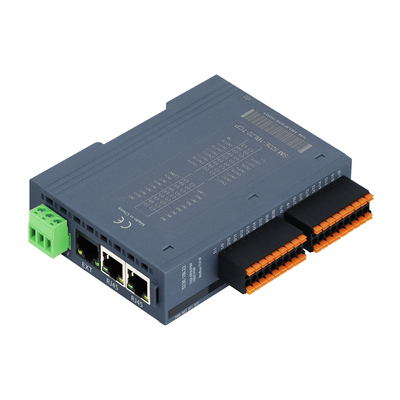

3 RJ45 Modbus-TCP/IP بروتوكول PAL نظام الدخول / الخروج التناظري / الرقمي DC24V
خصائص المنتج لنظام PAL I/O
*2 واجهة RJ45، 100Mbit/s
* الحافلة، تقنية عزل الطاقة، والموثوقية
* بمفردهاModbus-TCP/IPمحطة العبيد
المواصفاتمن نظام 3RJ45 Modbus-TCP/IP I/O
| النموذج | OM523E مقربة قابلة للتوسع |
| المواصفات التقنية | |
| الجهد التشغيلي | 24VDC (18VDC ~ 28VDC) |
| استهلاك التيار التشغيلي | تختلف نماذج المنتج المختلفة، يرجى الرجوع إلى دليل المنتج لمزيد من التفاصيل. |
| حماية الطاقة | حماية ضد الاتصال العكسي، امتصاص الزخم |

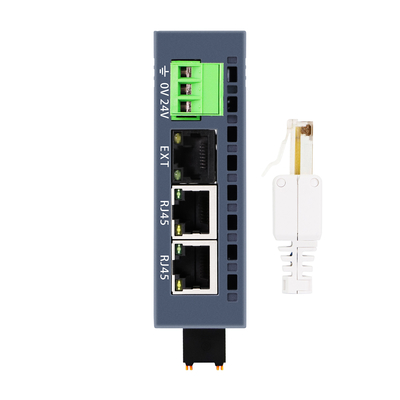

| واجهة الاتصال | 2*RJ45 |
| واجهة وحدة التوسيع | 1*RJ45 |
| نوع محطة الطاقة | أجهزة توصيل قابلة للتوصيل، محطات المسمار |
| نوع محطة الإشارة | وصلة الشبكة، منفذ اتصال PUSH-IN المباشر |
| عرض التعليمات | ضوء مؤشر الطاقة، ضوء مؤشر NET الأخضر، ضوء مؤشر SF الأحمر،ضوء مؤشر إشارة IO الأخضر |
| البروتوكول | Modbus-TCP/IP |
| فئة السيد والعبيد | جهاز العبد المستقل |
| النقطة العلمية | نعم، انظر بيانات الطلب للتفاصيل |
| الحد الأدنى لحماية التيار الزائد | 1.5A,5ms |
| وقت الاستجابة | الحد الأدنى 5ms |
| القدرات على التوسع | يدعم توسيع 16 وحدة EM500E-EM |
| طول الكابلات (محمي) | أقصى 500 متر |
| طول الكابل (غير محمي) | أطول نقطة دخول هي 300m، أطول نقطة خروج هي 150m |
| إعدادات العبد | |
| إعدادات IP | تعيين من قبل مفتاح DIP أو صفحة الويب |
| الحد الأقصى لعدد المحطات لكل قسم | 255 (يتم تحديد العدد المحدد للمحطات المدعومة من قبل المحطة الرئيسية) |
| بيئة العمل | |
| درجة حرارة العمل | -20~60 درجة مئوية |
| رطوبة العمل | 5%~90% (بدون تكثيف) |
| مستوى الحماية | IP20 |
| الأبعاد (L*W*H) | 27mm*104mm*114mm |
تفاصيل الطلب
| المواصفات | رقم المنتج |
| OM521E الحافلة الداخلية العمودية الموزعة القابلة للتوسع، الحافلة Modbus-TCP، 3 منافذ RJ45، حافلة WellAUBUS backplane (أسود RJ45طول وحدة كابلات الشبكة من الفئة 5e (محدودة إلى 20 متر)، مجموع كابلات التمديد (محدودة إلى 150 متر) ، و 16 وحدة يمكن توسيعها.الهيئة تأتي مع 32DI (كاثود مشترك / مدخل الأندود المشترك)مستوى الحماية IP20، يدعم تركيب السكة الحديدية DN35 |
OM521E-1BL22-TCP |
| OM522E الحافلة الداخلية العمودية الموزعة المتعددة، الحافلة Modbus-TCP، 3 منافذ RJ45، الحافلة الخلفية WellAUBUS (سلسلة كابلات شبكة RJ45 سوداء،طول وحدة كابلات الشبكة من الفئة 5e (محدودة إلى 20 متر)، مجموع كابلات التمديد (محدودة إلى 150 مترًا) ويمكن توسيعها إلى 16 وحدة. 24VDC مصدر الطاقة ، مع رمز تحديد رقم من 8 أرقام لتحديد عنوان IP للمحطة ، يأتي الجسم مع 32DO (مخرج PNP),IP20مستوى الحماية ، يدعم تركيب السكة الحديدية DN35 |
OM522E-1BL22-TCP |

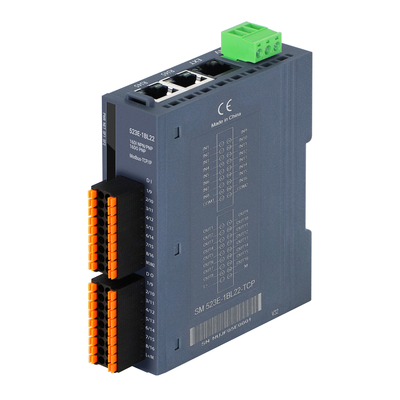

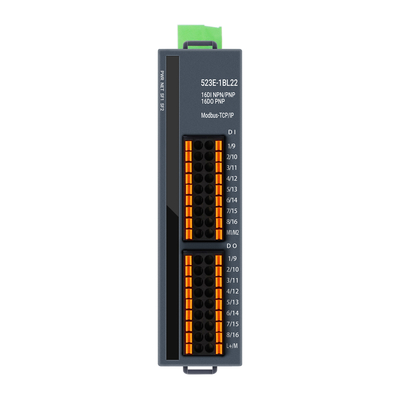

| OM523E الحافلة الداخلية العمودية الموزعة القابلة للتوسع، الحافلة Modbus-TCP، 3 منافذ RJ45، الحافلة الخلفية WellAUBUSالطول بين طول وحدات كابلات الشبكة من الفئة 5e (محدودة إلى 20 متر)، مجموع كابلات التمديد (محدودة إلى 150 متر) ، و 16 وحدة يمكن توسيعها.يأتي الجسم مع 16DI (كاثود مشترك / مدخل الأندود المشترك)، 16DO (مخرج PNP) ، مستوى حماية IP20 ، يدعم تركيب DN35 السكك الحديدية |
OM523E-1BL22-TCP |
التعبئة
خطوات الإنتاج:
