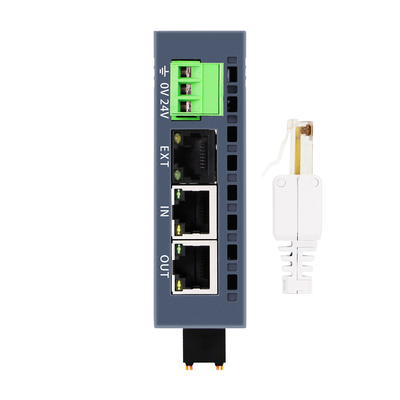

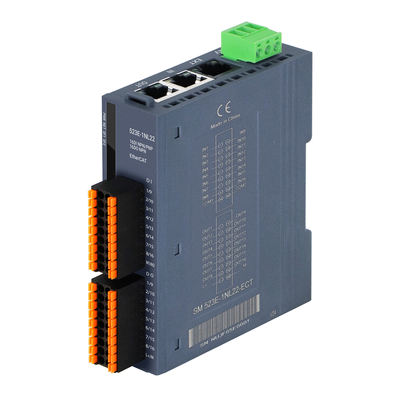

وحدة إدخال/إخراج مستقلة بـ 16 منفذًا من نوع EtherCAT
ميزات المنتج
المواصفات
| الموديل | وحدة تابعة OM52xS EtherCAT |
| المواصفات الفنية | |
| جهد التشغيل | 24VDC (نطاق الجهد 18VDC~28VDC) |
| فقدان التيار التشغيلي | بناءً على نماذج المنتجات المختلفة، يرجى الرجوع إلى دليل المنتج للحصول على التفاصيل |
| حماية الطاقة | حماية ضد التوصيل العكسي، امتصاص الاندفاع |
| واجهة الاتصال | 2*RJ45 |
| نوع طرف الطاقة | موصل موصل، منفذ توصيل سلكي لولبي |
| نوع طرف الإشارة | موصل موصل، منفذ توصيل سلكي PUSH-IN مستقيم |
| إشارة العرض | إمداد الطاقة، ضوء مؤشر NET الأخضر، ضوء مؤشر SF الأحمر، ضوء مؤشر إشارة IO الأخضر |
| البروتوكول | EtherCAT |
| فئات رئيسية-تابعة | أجهزة تابعة مستقلة |
| نقاط الإدخال/الإخراج الرئيسية | نعم، يرجى الرجوع إلى بيانات الطلب للحصول على التفاصيل |
| عتبة حماية التيار الزائد | 1.5 أمبير، 5 مللي ثانية |
| وقت استجابة الإدخال/الإخراج | 500us كحد أدنى |
| قابلية التوسع | لا تدعم التوسيع |
| طول الكابل (الحماية) | 500 متر كحد أقصى |
| طول الكابل (غير محمي) | الحد الأقصى لطول نقطة الإدخال هو 300 متر، والحد الأقصى لطول نقطة الإخراج هو 150 مترًا |
| إعدادات المحطة التابعة | |
| إعدادات العنوان | التكوين عن طريق مفتاح الاتصال أو المحطة الرئيسية |
| الحد الأقصى لعدد المحطات لكل مقطع | 255 (يتم تحديد العدد المحدد للمحطات المدعومة بواسطة المحطة الرئيسية) |
| بيئة العمل | |
| درجة حرارة التشغيل | -20~60 درجة مئوية |
| رطوبة التشغيل | 5%~90% (بدون تكثف) |
| درجة الحماية | IP20 |
| الأبعاد (الطول * العرض * الارتفاع) | 27 مم * 94 مم * 114 مم |
صندوق التعبئة
تفاصيل الطلب
| المواصفات | رقم المنتج |
| وحدة OM521S المستقلة، ناقل EtherCAT، منفذا RJ45، مزود طاقة 24VDC، مع رمز اتصال بـ 8 بت لتعيين عنوان معرف المحطة، يأتي المنتج مع 32DI (مدخل مشترك للأنود/الأنود المشترك)، لا يدعم وحدة توسيع الناقل الداخلية، مستوى حماية IP20، يدعم تركيب سكة DN35 |
OM521S-1BL22-ECT |
| وحدة OM522S المستقلة، ناقل EtherCAT، منفذا RJ45، مزود طاقة 24VDC، مع رمز اتصال بـ 8 بت لتعيين عنوان معرف المحطة، يأتي المنتج مع 32DO (خرج PNP)، لا يدعم وحدة توسيع الناقل الداخلية، مستوى حماية IP20، يدعم تركيب سكة DN35 |
OM522S-1BL22-ECT |
| وحدة OM522S المستقلة، ناقل EtherCAT، منفذا RJ45، مزود طاقة 24VDC، مع رمز اتصال بـ 8 بت لتعيين عنوان معرف المحطة، يأتي المنتج مع 32DO (خرج NPN)، لا يدعم وحدة توسيع الناقل الداخلية، مستوى حماية IP20، يدعم تركيب سكة DN35 |
OM522S-1NL22-ECT |
| وحدة OM523S المستقلة، ناقل EtherCAT، منفذا RJ45، مزود طاقة 24VDC، مع رمز اتصال بـ 8 بت لتعيين عنوان معرف المحطة، يأتي المنتج مع 16DI (مدخل مشترك للأنود/الأنود المشترك) و 16DO (خرج PNP)، لا يدعم وحدة توسيع الناقل الداخلية، مستوى حماية IP20، يدعم تركيب سكة DN35 |
OM523S-1BL22-ECT |
| وحدة OM523S المستقلة، ناقل EtherCAT، منفذا RJ45، مزود طاقة 24VDC، مع طلب بـ 8 بت لتعيين عنوان معرف المحطة، يأتي المنتج مع 16DI (مدخل مشترك للأنود/الأنود المشترك)، 16DO (خرج NPN)، لا يدعم وحدة توسيع الناقل الداخلية، مستوى حماية IP20، يدعم تركيب سكة DN35 |
OM523S-1NL22-ECT |
| وحدة OM523S المستقلة، وحدة SM523S المستقلة، ناقل EtherCAT، منفذا RJ45، مزود طاقة 24VDC، مع إعداد رمز اتصال بـ 8 بت لعنوان معرف المحطة، يأتي المنتج مع 16DI (مدخل مشترك للأنود/الأنود المشترك) و 12DO (خرج ترحيل)، لا يدعم وحدة توسيع الناقل الداخلية، مستوى حماية IP20، يدعم تركيب سكة DN35 |
OM523S-1HJ22-ECT |
| وحدة OM524S المستقلة، ناقل EtherCAT، منفذا RJ45، مزود طاقة 24VDC، مع طلب بـ 8 بت لتعيين عنوان معرف المحطة، يأتي المنتج مع 16DI (مدخل مشترك للأنود/الأنود المشترك) و 16DIO (مدخل NPN/خرج NPN قابل للتكوين، تكوين مجموعة ثنائية الاتجاه)، لا يدعم وحدة توسيع الناقل الداخلية، مستوى حماية IP20، يدعم تركيب سكة DN35 |
OM524S-2NL22-ECT |
| وحدة OM525S المستقلة، ناقل EtherCAT، منفذا RJ45، مزود طاقة 24VDC، مع طلب بـ 8 بت لتعيين عنوان معرف المحطة، يأتي المنتج مع 16DO (خرج NPN) و 16DIO (مدخل NPN/خرج NPN قابل للتكوين، تكوين مجموعة ثنائية الاتجاه)، لا يدعم وحدة توسيع الناقل الداخلية، مستوى حماية IP20، يدعم تركيب سكة DN35 |
OM525S-3NL22-ECT |
| وحدة OM526S المستقلة، ناقل EtherCAT، منفذا RJ45، مزود طاقة 24VDC، مع طلب بـ 8 بت لتعيين عنوان معرف المحطة. المنتج مجهز بـ 16DIO (نوع NPN، تكوين مجموعة ثنائية القناة للإدخال أو الإخراج)، لا يدعم وحدة توسيع الناقل الداخلية، مستوى حماية IP20، يدعم تركيب سكة DN35 |
OM526S-1NH22-ECT (منتج مخطط له) |
البعد
