نظام الهيكل OTN ذو 4 فتحات
معايير المنتج
| المعلم | المؤشرات التقنية |
| الحجم | 19 بوصة 1 يو |
| عدد الفتحات | أربع فتحات: فتحة بطاقة إدارة الشبكة واحدة، فتحات خدمة عامة ثلاث. |
| إمدادات الطاقة | DC:-36V -72V،AC: ((85-264) V/50 60Hz |
| مروحة | 3 مروحة عالية الأداء عالية السرعة لضمان أداء ممتاز لتبديد الحرارة |
| درجة حرارة العمل | -10 درجة مئوية 60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية 80 درجة مئوية |
| الرطوبة النسبية | 5 ٪ ٪ 95 غير مكثفة |
| بعد المنتج | 483mm ((W) × 350mm ((D) × 44mm ((H) |

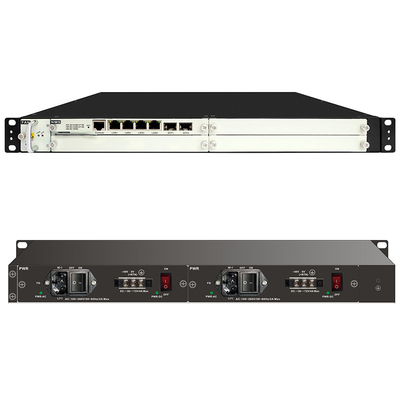

اللوحة الأمامية
1) يمكن إدخال SLOT1 في بطاقة التحكم الرئيسية لـ NMS ، ويمكن إدخال SLOT2 ~ 4 في أنواع مختلفة من بطاقات العمل.
2) علبة المروحة FAN: تستخدم لتبديد حرارة الهيكل. ضوء مؤشر PWR مضاء ، مما يشير إلى أن إمدادات الطاقة إلى علبة المروحة طبيعية. ضوء ALM ، الأحمر ، يشير إلى أن المروحة معيبة.يجب أن يكون ضوء ALM مغلق في الأوقات العادية.
3) ضوء المؤشر: PWR: على: إمدادات الطاقة العادية ؛ مغلقة: لا توجد إمدادات الطاقة أو وجود خلل.
ALM: على: فشل المروحة أو درجة الحرارة مرتفعة جدا ؛ مغلقة: طبيعية
اللوحة الخلفية
1) فتحة إمدادات الطاقة (PIU) على الجزء الخلفي من الجهاز ، تدعم AC (APU) / DC (DPU) اختياري ، و 1 + 1 احتياطي ساخن لمصدر الطاقة.
2) ضوء المؤشر: PWR: على: إمدادات الطاقة الطبيعية ؛ مغلقة: لا توجد إمدادات الطاقة أو وجود خلل.
خصائص المنتج
وصف المنتج

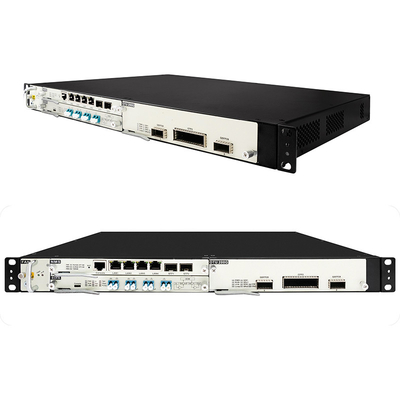

تم تصميم OM3800-1U مع هيكل بطاقة 1U قياسي مقعد على رف 19 بوصة ومكون من بطاقات قابلة للشحن ، يوفر هيكل واحد أربعة فتحات للوحدة الوظيفية ، واثنين من فتحات إمدادات الطاقة وفتحة مروحة واحدة.باستخدام منفذ الألياف في لوحة الأمامية، جميع الواجهات البصرية وإدارة الشبكة.
تم تصميم جميع الواجهات على الجانب الأمامي ؛ تم تصميم قناة الهواء مع مدخل الهواء الأيمن ومخرج الهواء الأيسر.
هناك مدخل هواء على الجانب الأيمن من الهيكل، الذي يمتص الهواء البارد إلى داخل الهيكل من خلال وحدة المروحة التبريد،ومن ثم تصريفها من منفذ الهواء على الجانب الأيسر من الهيكل.
نقاط البيع
1. نقل طاقة ضخمة
يدعم إرسال 96 × 100G ذات سعة فائقة، أي سعة نقل الألياف الفردية تصل إلى 9.6Tb / s، ويدعم إرسال 80/96 × 10G / 100G الهجين،دعم الترقية السلسة من 40 موجة إلى 80 موجة، 48 موجة إلى 96 موجة. يضمن انخفاض الاستثمار والتوسع السلس في المرحلة الأولى من بناء الشبكة لتلبية الطلب المتزايد على عرض النطاق الترددي في المستقبل.
2أداء نقل 400G ممتاز
نظام 400G يتبنى تقنية ترميز PDM-QPSK للكشف المتماسك ، يدعم SD-FEC ، مؤشر تحمل OSNR B2B ممتاز ، يتبنى تقنية معالجة DSP المتقدمة في الصناعة ،تحمل التشتت 22000 ps/nm، ويدعم 1200 كم أو أكثر من ناقل الوسائط غير الكهربائية. توفير الاستثمار وتسهيل العملية والصيانة إلى حد كبير.
3القدرة على الوصول إلى الخدمة بشكل مرن وشامل
يدعم 100M-100G أي وصول للخدمة: CPRI1 ~ 10 ، eCPRI ، FE / GE / 10GE / 25GE / 40GE / 100GE ، FC 1G ~ 32G ، STM-N ، OTU1 / 2 / 3 / 4 ، إلخ. يقلل الإرسال الشفاف من تأخير الإرسال المتقاطع للدارة.
الاتصالات حماية موثوقة
يدعم مخططات حماية شبكة متعددة مثل الطبقة البصرية 1 + 1 حماية القناة وحماية خط البصري 1 + 1 الجانب،توفير الحماية المتعددة لوحدات المعدات الهامة وخطوط الألياف الضوئية.
دعم التيار المتردد 220 فولت، التيار المتردد -48 فولت، حماية الطاقة 1 + 1.
4هيكل ممتاز، مريحة وسهلة الصيانة
يتبنى 1U، 2U، 3U 5U تصميم رف قياسي 19 بوصة، التثبيت خالية تماما من التكوين، جهاز وصلة وتشغيل، ومنصة إدارة الشبكة الموحدة،توفير قدرات كاملة لمراقبة أداء الشبكة والمعدات.
