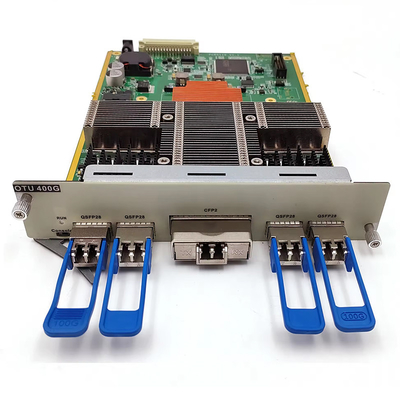

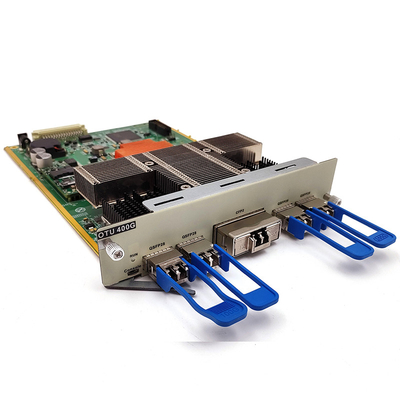

وحدة النقل البصري لـ Olycom 400G Muxponder CFP 2 DWDM
مقدمة
معايير المنتج
| الوظيفة | الوصف |
| واجهة |
1واجهات الجانب العميل: 4، قابلة للتوصيل على أساس QSFP28 2واجهة جانب الخط: 1 ، بناءً على CFP2 قابل للشحن ، متماسك PDM-QPSK |
| وضع الخط | دعم النقل الشفاف لخدمة 1 400G،يمكن تحويل 4 قنوات من الإشارات البصرية الخدمية 100G على جانب العميل إلى قناة واحدة من الإشارات البصرية 400G معدل DWDM الطول الموجي القياسي |
| وضع التكرار | دعم رلاي كهربائي بطول موجة 400G |
| نوع أعمال الدعم |
100GE OTU4 |
| تكنولوجيا WDM | دعم DWDM: C-band 50GHz 96 موجة قابلة للتوجيه |
| تكنولوجيا FEC | دعم SDFEC |
| عدد الفتحات المحتلة | دعم هيكل OM3800 كامل السلسلة ، يحتل فتحات 2 ، (1U) |
| وظيفة إدارة الشبكة |
دعم مراقبة حالة عمل الميناء في الوقت الحقيقي، بما في ذلك: إرسال الطاقة البصرية، استلام الطاقة البصرية، درجة الحرارة، الخ. l دعم وظيفة إعادة الحلقة في الميناء ووظيفة إيقاف الميناء |
| استهلاك الطاقة القصوى | 50 واط (بما في ذلك الوحدة البصرية) |
| MTBF | >100000 ساعة |
واجهة المنتج
| البند | واجهة | الوصف |
| واجهة CFP2 | تكس | الواجهة البصرية للوحدة الخارجة |
| Rx | الواجهة البصرية لدخول الوحدة | |
| واجهة QSFP28 | QSFP28 | الواجهة البصرية لدخول وخرج الوحدة |
| واجهة | البند | الوصف |
| تشغيل | مؤشر تشغيل بطاقة OTU |
على، تشغيل OTU طبيعي مغلق، فشل تشغيل OTU |
| QR1 | مؤشر الضوء المستقبل من جانب وحدة الفرع 1 |
تشغيل، استقبال الضوء طبيعي إيقاف، استلام الضوء غير طبيعي |
| QR2 | مؤشر الضوء المستقبل من جانب وحدة الفرع 2 |
تشغيل، استقبال الضوء طبيعي إيقاف، استلام الضوء غير طبيعي |
| QR3 | مؤشر إشارة الضوء الجانبي في الوحدة 3 |
تشغيل، استقبال الضوء طبيعي إيقاف، استلام الضوء غير طبيعي |
| QR4 | مؤشر الضوء القابل للاستقبال الجانبي للوحدة 4 |
تشغيل، استقبال الضوء طبيعي إيقاف، استلام الضوء غير طبيعي |
| CR | مؤشر إشارة الضوء المتلقية للوحدة الجانبية |
تشغيل، استقبال الضوء طبيعي إيقاف، استلام الضوء غير طبيعي |
الرسم البياني
واجهة إدارة بطاقات OTU
إعداد بطاقة OTU
1إعداد عتبة إنذار الطاقة للجهاز
يمكن تعيين عتبة إنذار طاقة الاستقبال للوحدة البصرية من خلال إدارة الشبكة. عندما تكون قوة الاستقبال أقل من العتبة،الجهاز سوف يطلق إنذار وإخطار موظفي الصيانة للانتباه دون التأثير على الأعمال
2إعداد وضع ALS
يمكن تعيين وظيفة ALS من خلال نظام إدارة الشبكة. عندما يتم تمكين وظيفة ALS ، لا يمكن للوحدة البصرية نفسها أن تستقبل الضوء ،والوحدة البصرية الجانبية نفسها لا تنبعث من الضوء.
