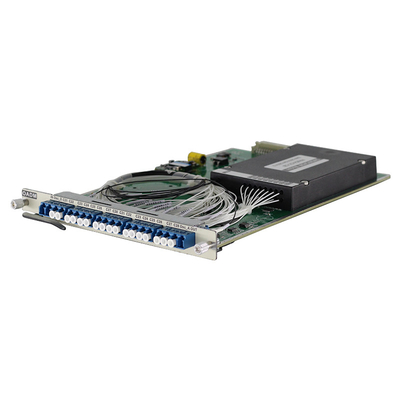

2/4/8 القناة C21 ~ C28 البطاقة الضوئية إضافة إسقاط متعددة
خصائص المنتج
(1) دعم 2/4/8 قناة إضافة وإسقاط
(2) التشغيل: لا يتطلب أي تكوين
(3) المنتج الأخضر: سلبي بالكامل، لا يحتاج إلى طاقة ولا تبريد
(4) انخفاض خسارة الإدراج
الحد الأقصى لفقدان إدخال 2CH ≤1.5dB
4 الحد الأقصى لفقدان إدخال CH ≤3dB
الحد الأقصى لفقدان إدخال 8CH ≤4.5dB
المواصفات
| الوظيفة | CWDM OADM | DWDM OADM | |||||||||
| رقم القناة | 1 | 2 | 4 | 8 | 16 | 1 | 2 | 4 | 8 | 16 | |
| طول الموجة التشغيلية ((nm) | 1260~1620 | 1525 ~ 1565 | |||||||||
| نوع العمل | شبكة ITU-T | شبكة ITU-T | |||||||||
| طول الموجة المركزي (nm) | 20 | 0.8nm ((100GHz) | |||||||||
| خسارة إدخال القناة (dB) | إدخال | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤45 | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤45 |
| إضافة ---- خارج | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤45 | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤45 | |
| بالداخل بالخارج | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤45 | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤45 | |
| السطحية (dB) | الوحدة الدولية للطاقة5 | ||||||||||
| عزل القناة المجاورة (dB) | ≤0.5 | ||||||||||
| عزل القناة غير المجاورة (dB) | ≥30 | ||||||||||
| خسارة العائد (dB) | ≥40 | ||||||||||
| السطحية (dB) | ≥50 | ||||||||||
| رقم الفتحة المحتلة | دعم OSP3800 سلسلة الهيكل، احتلال 1 فتحة، (0.5U) | ||||||||||
| واجهة بصرية | LC/UPC | ||||||||||
| استهلاك الطاقة القصوى | 5W | ||||||||||
| MTBF | >100000 ساعة | ||||||||||

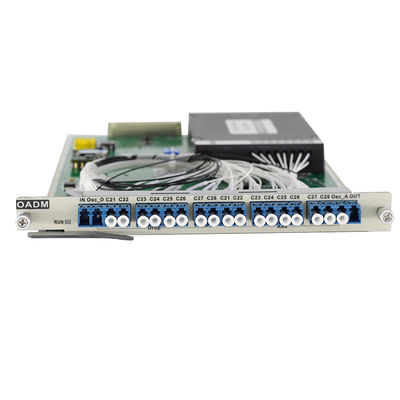

مخطط المنتج
مقدمة
لوحة OADM هي جزء مهم من نظام WDM.
يمكن أن يدرك إعادة التكوين الديناميكية لقناة طول الموجة البصرية بواسطة وحدة OADM.
هذا يعني it can dynamically adjust the wavelength resource and fiber path in optical path layer according to the change of traffic and demand in transmission network path and make the most effective use of network resources.
