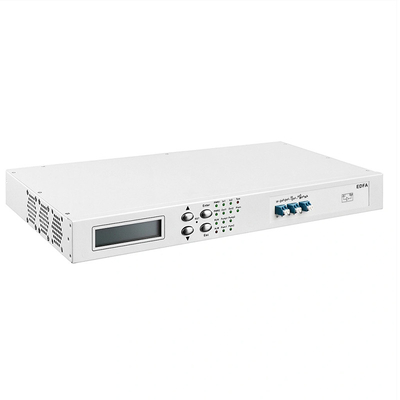

EDFA 1U نوع الرف أو البطاقة لوحة مكبرات الألياف المزودة بالأربيم
| الوظيفة | الوصف | |
| نطاق طول الموجة العامل | النوع القياسي: 1529nm ~ 1561nm النوع الموسع: 1528nm ~ 1568nm | |
| نوع الـ EDFA | تضخيم طاقة OBA | تضخيم الطاقة OPA |
| القوة البصرية الدخلية الدقيقة | -22 ديسيبل | -32 ديسيبل |
| القوة البصرية القصوى | +20dBm | +16dBm |
| الحد الأقصى للفوز | 17 ديسيبل | 20 ديسيبل |
| رقم الضوضاء | <5.5 ديسيبل | |
| اكتساب السطوح | < 1.5 ديسيبل | |
| تكنولوجيا خاصة | دعم قفل مكاسب، مكاسب قابلة للتعديل، تكنولوجيا التحكم العابرة، الطاقة البصرية الخروج إيقاف التشغيل التلقائي | |
| وظيفة إدارة الشبكة |
دعم مراقبة في الوقت الفعلي لحالة عمل الهيئة الأوروبية للطاقة، بما في ذلك: الطاقة البصرية، الضخ، درجة الحرارة، الخ. عتبة إيقاف المضخة الداعمة ووظيفة ضبط وقت الاسترداد التلقائي |
|
| عدد الفتحات المحتلة | دعم OSP3800 سلسلة كاملة الهيكل، واحتلال 1 فتحة، (0.5U) | |
| واجهة بصرية | LC/UPC | |
| استهلاك الطاقة القصوى | 15 واط | |
| MTBF | >100000 ساعة | |
خصائص المنتج
(1) دعم تضخيم نظام DWDM البصري في النطاق C
(2) دعم وظيفة تضخيم إدخال إشارة OSC الاختيارية
(3) دعم تضخيم الطاقة، تضخيم الخط (التضخيم البصري الثانوي) ، التضخيم المسبق
(4) دعم إدارة شبكة SNMP الرسومية القائمة على بروتوكول الإنترنت
(5) يمكن مراقبة: تيار محرك المضخة، قوة مخرج المضخة، مفتاح المضخة، درجة حرارة المضخة، الطاقة البصرية المدخلة، الطاقة البصرية المخرجة، درجة حرارة الوحدة
(6) دعم مفتاح المضخة القابل للتكوين ، وضع AGC ووضع APC (طاقة بصرية دخول وخروج قابلة للتعديل)
(7) دعم منفذ المراقبة البصرية (MON).

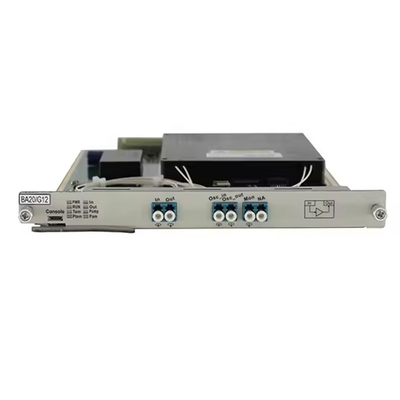

تعريف الواجهة
| واجهة | البند | الوظيفة / الوصف |
| في | واجهة إدخال الـ EDFA | منفذ مدخل طاقة ضوئية للإشارة الصغيرة |
| أخرج | واجهة إصدار EDFA | بوابة البصرية للخروج من مكبرات EDFA |
| OSC_IN | منفذ مدخل قناة المراقبة | ربط بطاقة إدارة الشبكة SFP TX لنقل معلومات إدارة الشبكة. |
| OSC_Out | منفذ خروج قناة المراقبة | ربط بطاقة إدارة الشبكة SFP RX لنقل معلومات إدارة الشبكة. |
| الـ MON | ميناء المراقبة | واجهة مراقبة أداء الهيئة الوطنية للطاقة، أو OPM أو طيف. |
وصف المؤشر
| واجهة | البند | الوصف |
| PWR | مؤشر طاقة الـ EDFA | تشغيل، إمدادات الطاقة EDFA طبيعية، مغلقة، فشل إمدادات الطاقة. |
| تشغيل | مؤشر تشغيل الهيئة | على، EDFA يعمل بشكل طبيعي؛ قبالة، العملية معيبة. |
| في | مؤشر إنذار إدخال الـ EDFA | على، المدخل غير طبيعي، قبالة، المدخل طبيعي. |
| أخرج | مؤشر الإنذار الخارجي لـ EDFA | تشغيل، المخرج غير طبيعي، إيقاف، المخرج طبيعي. |
| تيم | مؤشر إنذار درجة حرارة وحدة EDFA | على، درجة حرارة وحدة EDFA غير طبيعية؛ قبالة، درجة حرارة وحدة طبيعية. |
| Ptem | مؤشر إنذار حرارة المضخة | على، درجة حرارة المضخة غير طبيعية؛ قبالة، درجة حرارة المضخة طبيعية. |
| مضخة | مؤشر تحذير المضخة | على، المضخة مغلقة؛ على، المضخة تعمل. |
| بام | مؤشر إنذار تيار المضخة | تشغيل، تيار المضخة غير طبيعي، إيقاف: تيار المضخة طبيعي. |
