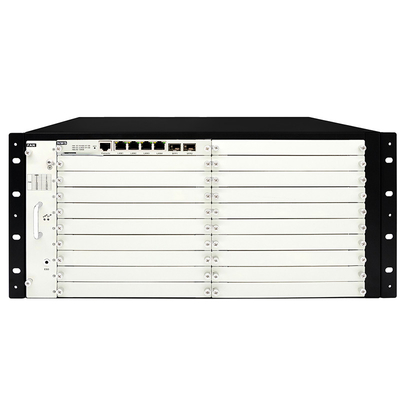

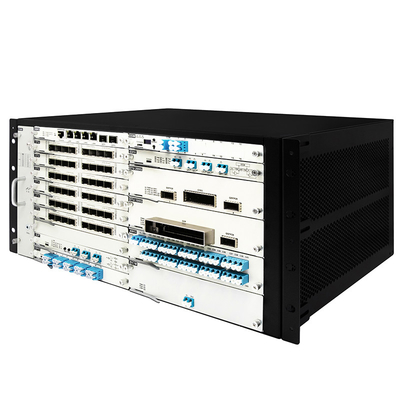

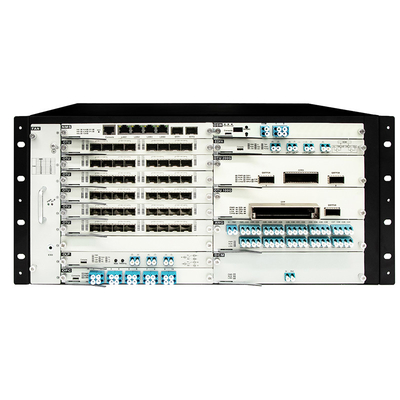

منصة نقل رف 5U لبطاقات خدمة سلسلة OM3800
معايير المنتج
| المعلم | المؤشرات التقنية |
| عدد الفتحات | 20 فتحة: 1 فتحة بطاقة إدارة الشبكة، 19 فتحة عامة للأعمال. |
| إمدادات الطاقة |
DC:-36V -72V،AC: ((85-264) V/50 60Hz يدعم التيار المتناوب الاختياري (AC) / التيار المستمر (DC) ، مع إمدادات الطاقة الاحتياطية الساخنة 1 + 1. |
| مروحة | 6 مروحة عالية الأداء عالية السرعة تضمن أداء ممتاز لتبديد الحرارة. |
| درجة حرارة العمل | -10 درجة مئوية 60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية 80 درجة مئوية |
| الرطوبة النسبية | 5 ٪ ٪ 95 غير مكثفة |
| بعد المنتج | 19 5U 483 مم ((غ) × 350 مم ((د) × 220 مم ((ه) |
وصف المنتج
1SLOT1 هو لإدخال بطاقة التحكم في NMS (نظام إدارة الشبكة) ، في حين أن SLOT2 إلى 19 يمكن أن تستوعب أنواع مختلفة من بطاقات العمل.
2. فتحة المروحة: تستخدم لتبريد الهيكل. مؤشر PWR يعمل يشير إلى إمدادات الطاقة الطبيعية إلى فتحة المروحة. إذا كان ضوء ALM أحمرًا ، فهذا يشير إلى عطل في المروحة. عادةً ، فإن إشارة PWR تظهر أن المروحة لا تعمل بشكل جيد.يجب أن يكون ضوء ALM مغلق.
3أضواء المؤشر:
- PWR: على - إمدادات الطاقة الطبيعية ؛ مغلقة - لا توجد إمدادات الطاقة أو غير طبيعية.
- ALM: تشغيل - تعطيل المروحة أو إنذار ارتفاع درجة الحرارة ؛ مغلق - طبيعي.
1. يقع فتحة مصدر الطاقة (PIU) في الجزء الخلفي من الجهاز ، وتدعم خيارات التيار المتبادل (AC - APU) والتيار المستمر (DC - DPU). تكوين الطاقة هو 1 + 1 احتياطي ساخن ،توفير إعادة التوظيف.
2أضواء المؤشر:
- PWR-DC، PWR-AC: على - إمدادات الطاقة الطبيعية؛ مغلقة - لا توجد إمدادات الطاقة أو غير طبيعية.
