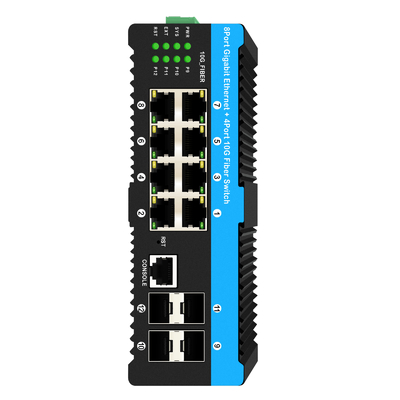

مفتاح الألياف المدار 10G L2 L3 مع 8 منافذ PoE
الخصائص الأساسية للاستبدال الصناعي المدار
مواصفات مفتاح PoE 8 منفذ
| اسم المنتج | محولات الألياف الصناعية POE المدارة 10G (4F + 8TP) |
| رقم الطراز | IM-FP4X88GW |
| الميناء |
4x 10GBase-FX SFP + الألياف SM: 1310nm/1550nm، 20km ؛ 1490nm/1550nm، 40~120km م م: 1310nm، 2km 8x10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |
| المعيار |
إيه إي إي 8023: 10Base-T 10Mbit/s Ethernet IEEE 802.3u: 100Base-TX، Ethernet السريع IEEE 802.3z: 1000Base-T Gbit / s Ethernet عبر الألياف الضوئية IEEE 802.3ae لـ 10 جيجابيت إثنتر IEEE 802.1d: STP (بروتوكول شجرة التداول) IEEE 802.1s: 100Base-TX، Ethernet السريع IEEE 802.1w: RSTP (بروتوكول شجرة التداول السريع) ITU-T G.8032: ERPS (تبديل حماية حلقة إثيرنت) IEEE 802.1Q: الشبكات المحلية الافتراضية (VLAN) IEEE 802.1X: شبكة مبنية على منفذ و MAC مبنية على شبكة، مراقبة الوصول، المصادقة IEEE 802.3ad: تجميع الروابط للروابط المتوازية مع LACP ((بروتوكول التحكم في تجميع الروابط) IEEE 802.3x: تحكم التدفق لـ Full Duplex الـ IEEE 802.1ad: شبكات الـ VLAN المتراكمة IEEE 802.1p: بروتوكول LAN layer 2 QoS/CoS لتحديد أولويات حركة المرور IEEE 802.1ab: بروتوكول اكتشاف طبقة الرابط (LLDP) الـ IEEE 802.1az: الـ EEE (الـ Ethernet الكفاءة من حيث الطاقة) IEEE802.3af: 15.4 واط IEEE802.3at: 30W |
| رقم تعريف أراضي الإقليم | 4094 IEEE802.1Q VLAN VID |
| بنية التبديل |
عرض النطاق الترددي للنظام:176 جيجابايت في الثانية (غير الازدحام المروري) حجم الـ DRAM: 4GB تأخير التبديل: <10us عازل الحزم: 12Mbit الناتج: 95.23Mpps الإطار الكبير: 12 كيلوبايت وظيفة MAC: 16K L2 |
| معالجة البيانات | تخزين وإرسال |
| تحكم التدفق | IEEE 802.3x للوضع المزدوج الكامل الضغط العكسي للوضع النصف المزدوج |
|
الشبكة المرفق |
8x 10/100/1000Base-TX RJ-45 وظيفة MDI / MDI-X التلقائية |
| وحدة التحكم | منفذ RJ-45 |
| كابل الشبكة | كابل UTP/STP فوق فئة 5e |
| البروتوكولات | CSMA/CD |
|
قطبية عكسية التيار الزائد الحماية |
مدعوم مدعوم |
| كلب مراقبة وحدة المعالجة المركزية | مدعوم |
| إمدادات الطاقة |
DC48V الزائدة (12 ~ 52VDC) الطاقة (بلوك المحطة القابل للإزالة) |
|
القوة الاستهلاك |
8W ((بدون حمولة) 18W (حمل كامل) |
| مصباح LED |
لكل وحدة: الطاقة 1 (الأحمر) ، SYS (الأحمر) ، إعادة ضبط ((الخضراء) منفذ RJ-45: الرابط / النشط (الأخضر) السرعة ((الصفراء) منفذ SFP Fiber: Link/Active (الأخضر) مؤشر التوسع |
| درجة حرارة العمل | -40 ~ 75 درجة مئوية |
| رطوبة العمل | 0٪ إلى 95٪ (غير مكثفة) |
| درجة حرارة التخزين | -40 ~ 85 درجة مئوية |
| الأبعاد | 165 × 112 × 54 ملم |
| الوزن | 0.85 كجم |

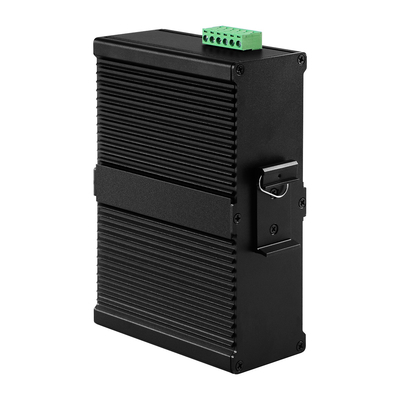

| تثبيت المنشأة | تركيب السكة الحديد |
| الشهادة |
المواصفات المستخدمة في إصدارات الطاقة2020 المعيار EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 معيار EN 61000-3-3:2013/A2:2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR إف سي سي الجزء 15 الفرع B (الفئة B) ANSI C63.4:2014 |
| مواصفات البرنامج | |
| الطوبولوجيا | |
| شبكة VLAN |
IEEE 802.1q VLAN، حتى 4094 802.1Q VLAN VID IEEE 802.1q VLAN، حتى 4094 مجموعة IEEE 802.1ad شبكة VLAN على أساس MAC، ما يصل إلى 256 إدخالاً شبكة VLAN القائمة على شبكة IP الفرعية ، تصل إلى 128 إدخالاً بروتوكول القائم على VLAN ((Ethernet ، SNAP ، LLC) ، يصل إلى 128 إدخالاً ترجمة VLAN، ما يصل إلى 256 إدخالاً GVRP (بروتوكول تسجيل GARP VLAN) MVR (سجل شبكة VLAN متعددة الإرسال) |
|
تجميع الروابط (الميناء) |
ثابتة (التجزئة مع منفذ SA ، DA ، IP ، TCP / UDP) ، تصل إلى 5 مجموعات جذعية الديناميكية (IEEE 802.3ad LACP) ، تصل إلى 5 مجموعات جذعية |
| شجرة العشب |
IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP |
|
POE/POE+
|
IEEE802.3 عند 30 واط IEEE802.3af 15.4W |
| حماية الحلقة | مدعوم |
|
(ITU-T G)8032 Y.1344 ERPS (حلقة إثيرنيت) الحماية) |
وقت الاسترداد < 50 ثانية شبكة طوبولوجية حلقة واحدة، حلقة فرعية، حلقة متعددة |
| خصائص خدمة الجودة | |
| فئة الخدمة | IEEE802.1p 8 طوابير الأولويات النشطة لكل منفذ |
| تصنيف حركة المرور QoS |
الـ CoS القائمة على IEEE802.1p بروتوكول الملكية الفكرية القائم على الأولوية CoS القائمة على IP DSCP |
| تصنيف حركة المرور QoS |
قائمة مراقبة QCL ((QoS): نوع الإطار، المصدر/ MAC الوجهة، VLAN ID، PCP، DEI QCE ((QoS Control Entry): البروتوكول، IP المصدر، IP رقم منفذ الشظية، DSCP، TCP/UDP |
| DiffServ (RF 2474) ملاحظة | |
| مراقبة العواصف | للبرامج المتعددة |
| ميزات البث المتعدد على بروتوكول الإنترنت | |
| IGMP / MLD Snooping |
IGMP Snooping v1، v2، v3 / MLD Snooping v1، v2 ملف تصفية الموانئ الخنق، والخروج السريع الحد الأقصى لمجموعة البث المتعدد: ما يصل إلى 1022 إدخالاً استفسار / منفذ جهاز التوجيه الثابت |
| الميزات الأمنية | |
|
IEEE 802.1X
|
الميناء على أساس MAC |
| خط الجهاز |
عدد القواعد: ما يصل إلى 256 إدخالاً بالنسبة لـ L2 / L3 / L4 L2: عنوان ماك SA/DA/VLAN L3: عنوان IP SA/DA، الشبكة الفرعية L4: TCP/UDP |
| مصادقة و حسابات RADIUS | |
| التحقق من صحة TACACS+ والمحاسبة، TACACS+ 3.0 | |
| HTTPS، HTTP | مدعوم |
| SSL / SSH v2 | مدعوم |
|
اسم المستخدم وكلمة المرور المصادقة |
المصادقة المحلية المصادقة عن بعد (عبر RADIUS / TACACS +) |
| تصفية الوصول إلى واجهة الإدارة |
شبكة الإنترنت، Telnet / SSH ، وحدة تحكم CLI RS-232
|
| خصائص الإدارة | |
| CLI | سيسكو® مثل CLI |
| الإدارة القائمة على الويب | |
| تيلنت | الخادم |
| SNMP | V1, V2c, V3 |
|
SW & التكوين الترقية |
TFTP، HTTP البرمجيات الثابتة الزائدة في حالة فشل الترقية |
| Modbus/TCP |
دعم الإدارة والمراقبة
|
| RMON | رمون الأول ، رمون الثاني |
| MIB | RFC1213 MIB II، MIB الخاص |
|
DHCP
|
الخادم، العميل، المرسل، التجسس خيار التجسس 82 خيار الإنتقال 82 |
| حماية مصدر IP | مدعوم |
| مرآة الميناء | مدعوم |
| Syslog الحدث | خادم Syslog (RFC3164) (خادم الدعم 1) |
| رسالة تحذير | سجل النظام، البريد الإلكتروني، إرسال الإنذار |
| الـ NTP | العميل |
| الـ DNS | العميل، وكيل |
| LLDP (IEEE 802.1ab) | بروتوكول اكتشاف طبقة الرابط LLDP-MED |
| خصائص IPv6 | |
| إدارة IPv6 | خادم Telnet/ICMP v6 |
| SNMP عبر IPv6 | مدعوم |
| SSH عبر IPv6 | مدعوم |
| IPv6 NTP | العميل |
| IPv6 QoS | مدعوم |
| HTTP عبر IPv6 | مدعوم |
| IPv6 Telnet | مدعوم |
| IPv6 TFTP | مدعوم |
|
IPV6 ACL
|
عدد القواعد: ما يصل إلى 256 إدخالاً بالنسبة لـ L2 / L3 / L4 L2: عنوان ماك SA/DA/VLAN L3: عنوان IP SA/DA، الشبكة الفرعية L4: TCP/UDP |
| L3 | عرض المسار، المسار الثابت،RIP،OSPF،VRRP،NQA |
| الخصائص الأخرى | |
|
الايثرنت الأخضر
|
يدعم IEEE802.3az EEE (إثنترون كفاءة الطاقة) إدارة لتحسين استهلاك الطاقة تحديد طول الكابل وتخفيض الطاقة للموانئ ذات الكابلات القصيرة انخفاض الطاقة لميناء عندما لا يكون هناك رابط إدارة طاقة LED: ضبط شدة LED |
| تشخيص الكابلات | قياس المسافة الطبيعية أو نقطة كسر كابل UTP |
الملحقات
| جهاز استقبال صناعي SFP | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| محول الطاقة الصناعية دين-السكك الحديدية | |
| IM-DAC220/DC48V2.5A | AC220V إلى DC48V2.5A، -40 ∼80°C |
| إم-داك220/دي سي48ف5أ | AC220V إلى DC48V5A ، -40 ∼ 80 °C |
| إم-داك220/دي سي48ف10أ | AC220V إلى DC48V10A ، -40 ∼ 80 °C |
