5U DWDM نظام معدات الإرسال البصري لشبكتك

1
MOQ
5U DWDM نظام معدات الإرسال البصري لشبكتك
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
Type: Fiber optic equipment
الوظيفة: نظام نقل WDM
Product name: 5U DWDM/OTN Transmission Platform
Dimensions: 19" 5U 483 mm(W)*350 mm(D)*220 mm(H)
إدارة الشبكة: SNMP، الويب، CLI، Telnet
Heat Dissipation: Fan cooling
إبراز:

معدات 5U DWDM للنقل البصري,5U نظام معدات نقل DWDM البصري

,

5U DWDM Optical Transmission Equipment System

معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: OLYCOM
إصدار الشهادات: CE, ROHS
رقم الموديل: OM3800-5U
شروط الدفع والشحن
تفاصيل التغليف: هيكل 1U
وقت التسليم: 5-8 أيام عمل
شروط الدفع: T/T
القدرة على العرض: 1000 PCS / الشهر
منتوج وصف

5U نظام معدات نقل DWDM البصرية


إدخالمنصة نقل DWDM / OTN


تم تصميم OM3800-5U مع هيكل إدراج بطاقة قياسي مزود بـ 19 بوصة 5U ، ويوفر الهيكل الفردي 20 فتحة وحدة وظيفية ، و 2 فتحة طاقة ، و 1 فتحة مروحة.انها تتبنى لوحة الأمامية تصميم منفذ الألياف، وضع جميع الواجهات البصرية وواجهات إدارة الشبكة على الجانب الأمامي. تصميم تدفق الهواء يتبنى نمط تهوية من اليمين إلى اليسار، مع مدخل الهواء على الجانب الأيمن من الهيكل.يتم جذب الهواء البارد إلى الهيكل بواسطة وحدة المروحة التبريدية ، ثم يتم طرده من الجانب الأيسر من الهيكل.

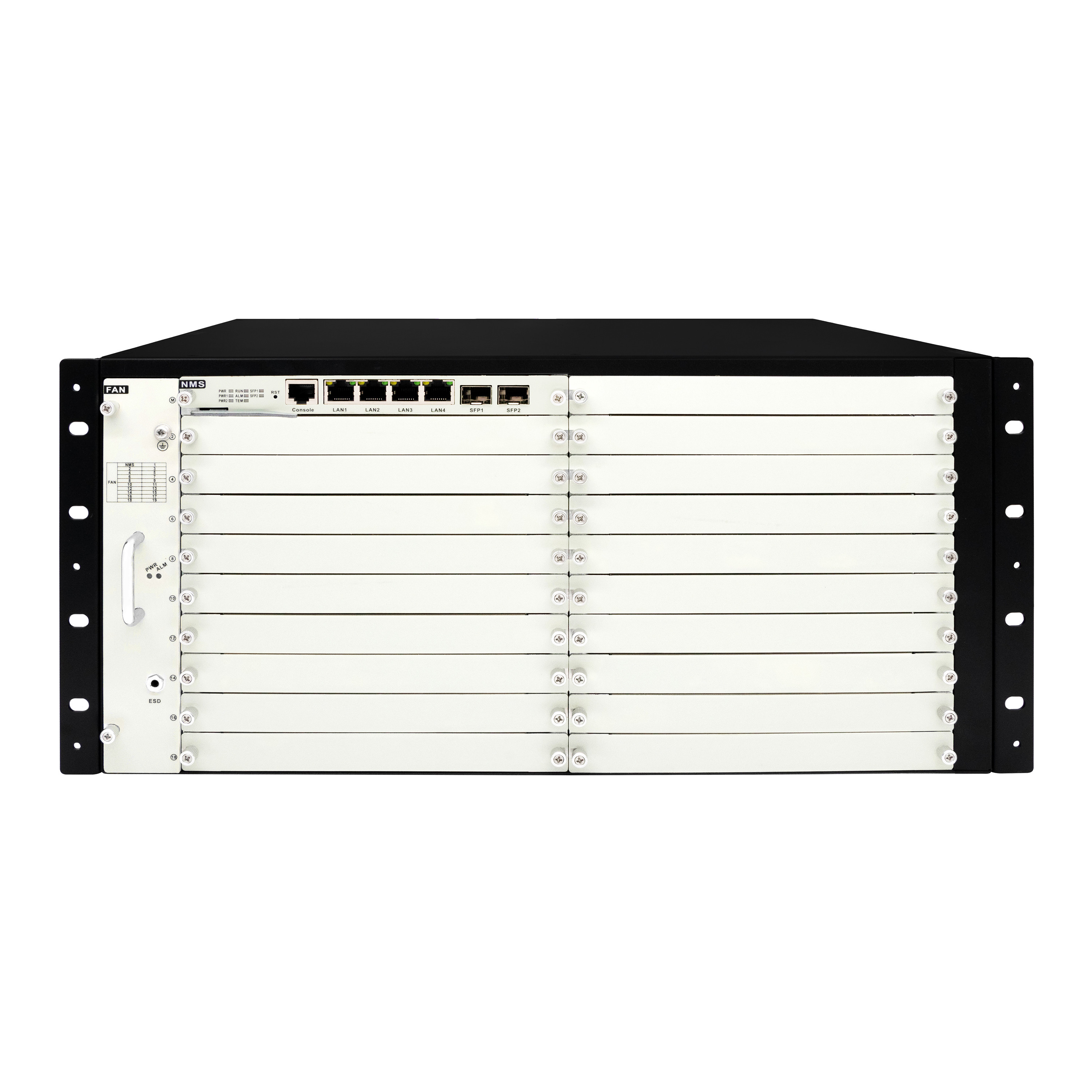

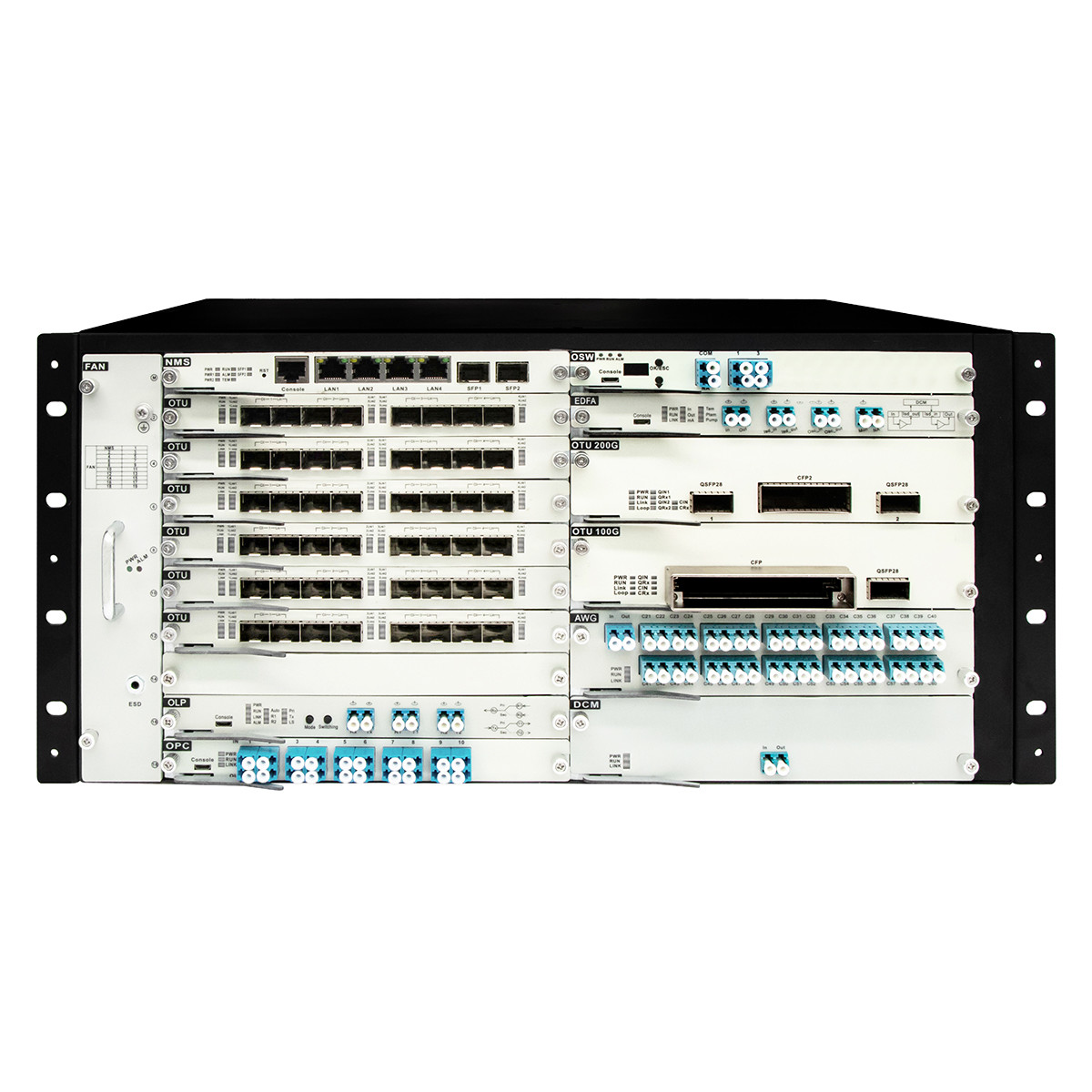

اللوحة الأمامية


5U DWDM نظام معدات الإرسال البصري لشبكتك 0

ملاحظة:

1SLOT1 هو لإدخال بطاقة التحكم في NMS (نظام إدارة الشبكة) ، في حين أن SLOT2 إلى 19 يمكن أن تستوعب أنواع مختلفة من بطاقات العمل.

2. فتحة المروحة: تستخدم لتبريد الهيكل. مؤشر PWR يعمل يشير إلى إمدادات الطاقة الطبيعية إلى فتحة المروحة. إذا كان ضوء ALM أحمرًا ، فهذا يشير إلى عطل في المروحة. عادةً ، فإن إشارة PWR تظهر أن المروحة لا تعمل بشكل جيد.يجب أن يكون ضوء ALM مغلق.

3أضواء المؤشر:

- PWR: على - إمدادات الطاقة الطبيعية ؛ مغلقة - لا توجد إمدادات الطاقة أو غير طبيعية.

- ALM: تشغيل - تعطيل المروحة أو إنذار ارتفاع درجة الحرارة ؛ مغلق - طبيعي.


اللوحة الخلفية


5U DWDM نظام معدات الإرسال البصري لشبكتك 1


1. يقع فتحة مصدر الطاقة (PIU) في الجزء الخلفي من الجهاز ، وتدعم خيارات التيار المتبادل (AC - APU) والتيار المستمر (DC - DPU). تكوين الطاقة هو 1 + 1 احتياطي ساخن ،توفير إعادة التوظيف.

2أضواء المؤشر:

- PWR-DC، PWR-AC: على - إمدادات الطاقة الطبيعية؛ مغلقة - لا توجد إمدادات الطاقة أو غير طبيعية.


معايير المنتج


نامي دكتابة
قدرة النقل 96x10Gbps /96x100Gbps
وحدة إدارة الشبكة قرص إدارة شبكة EMS
OTU

دعم 1.25G ~ 10Gbps ، 100Gbps

  • 1/2/4/8 / 10Gbps قناة الألياف
  • المعهد: 2/3/4/5/6/
  • 1G/10G Ethernet LAN أو WAN PHY
  • STM-4/16/64 SONET/SDH
موكس/ديموكس دعم 8ch/16ch/40ch/48ch
الـ EDFA مكبرات الألياف المزودة بالربيوم EDFA
DCM DCM:G.652/G655 وحدة ألياف تعويض التشتت
الـ OLP الحماية البصرية OLP
الحجم بطاقة الخدمات 191 (غ) × 253 (د) × 20 (ه) ملم
هيكل 1U ذو 4 فتحات 482.5 (غ) × 350 ((د)) × 44.5 (ه) ملم
2U 8 فتحات الهيكل 4825 (غ) × 350 ((د)) × 89 (ه) ملم
الهيكل 5U ذو 20 فتحة 482.5 (W) × 350 ((D)) × 222.5 (H) mm
البيئة درجة حرارة العمل -10°C ~ 60°C
درجة حرارة التخزين -40°C ~ 80°C
الرطوبة النسبية 5% ~ 95% غير مكثفة
وضع إمدادات الطاقة مصدر طاقة مزدوج، AC220V/DC-48V اختياري
استهلاك الطاقة 1U < 120W ، 2U < 200W ، 5U < 400W


الأسئلة الشائعة


1هل أنتِ مصنعة؟

نعم، لدينا خط إنتاجنا وفريق البحث والتطوير.

الرجاء زيارة موقعنا عبر الرابط VR أدناه لرؤية مكتبنا و منطقة الإنتاج.

https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html


2ما هو الوقت المحدد إذا طلبت؟

بعد تلقي الدفع، نبدأ الإنتاج.

إذا كنت تطلب بعض النماذج الشائعة، عادة ما يكون لدينا مخزون. بعد بعض الاختبارات، سنقوم بشحن المواد.

إذا لم يكن لدينا مخزون، وقت الإنتاج عادة ما يكون 7 ~ 15 يوما عمل لأقل من 50pcs / أزواج.


3كيف سترسل طلبي؟

سوف نرسل البضائع جوا ((DHL، UPS أو FEDEX) أو بحرا ((للوصول إلى الطلبات الكبيرة)

من الجيد شحن البضائع المشتراة عبر حساب العميل أو شركة الشحن.

يستغرق 3 ~ 5 أيام تقويمية للوصول إلى الجمارك المحلية للتخليص.


4ما هو MOQ؟

واحد لكل زوج

بالنسبة للعديد من النماذج ، لدينا مخزون ، فمن السهل إرسال عينات لاختبارك.


5هل يمكنني الحصول على خصم؟

نعم، وعادة ما يستند إلى الكمية وبعد اختبار العينات.
