أوليكوم الصناعية المدارة إيثيرنث بايباس فائبر التبديل
مقدمة لتحويل الشبكة الصناعية
IM-FBS240GW هو 10/100/1000 Mbps الصناعية الألياف التبديل المفتاح دعم الميزات التالية
وباعتبارها جزءا لا غنى عنه من الاتصالات الضوئية ونظام الحماية، والحافظة على الألياف هي موثوقة للغاية ومستقرة للاحتياجات المختلفة المسار الضوئي مثل
في هذه الأثناء، يصف مفتاح المرور بالألياف
مواصفات مفاتيح الألياف المحيطة
| الميناء |
2 x 100M / 1G / 2.5G منافذ SFP SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2km؛ 850nm، 500m 4x10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |
| المعيار |
إيه إي إي 8023، IEEE802.3U، IEEE802.3ab، IEEE802.3z IEEE802.1d STP ، IEEE802.1w RSTP ، IEEE802.1s MSTP ، ITU-T G.8023 EPR / Y.1344 IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
| رقم تعريف أراضي الإقليم | 4096 |
| الإطار الكبير | 9.6KB |
| حجم جدول عناوين MAC | 8K |
| ميزات التبديل |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 58 جيجابايت في الثانية ((غير ازدحام المرور) حجم الـ DRAM: 128M حجم الفلاش: 16M |
| وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) مسافة نقل منفذ SFP: 20Km، 40Km، 60Km، 80Km، 100Km |
| مصابيح LED |
الطاقة، الشبكة، الألياف PWR: الطاقة FX: منفذ الألياف ((1/2) البرتقالي: الرابط/ ACT الأخضر: 1000M سرعة الشبكة ((من عند 100Mb/s) |
| إمدادات الطاقة |
الجهد المدخل الزائد: DC12-52V الطاقة في حالة عدم الحمل: 5W الاتصال العكسي: الدعم |
| البيئة |
درجة حرارة العمل: -40~75°C درجة حرارة التخزين: -40 ∼ 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
| معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
| الشهادة |
المواصفات المستخدمة في إصدارات الطاقة2020 المعيار EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 معيار EN 61000-3-3:2013/A2:2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR إف سي سي الجزء 15 الجزء الفرعي ب ((الفئة ب) ANSI C63.4:2014 |
| المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة فئة السلامة: IP40 الأبعاد: 158 × 115 × 60 ملم طريقة التثبيت: التثبيت على الحائط الوزن الصافي/الوزن الإجمالي: 0.75 كجم/0.9 كجم |
| الضمان | استبدال في غضون سنة واحدة ؛ إصلاح 3 سنوات |
خصائص الإدارة
خصائص البوابة البصرية
| اسم المنتج | التجاوز الألياف |
| واجهة الطاقة | بلوك محطة صناعية قياسية |
| حماية القطبية | دعم |
| واجهة الألياف البصرية | LC |
| نطاق طول الموجة | 850±40/1300±40nm؛ 1260~1650nm |
| طول موجة الاختبار | 850/1300nm؛ 1310/1550nm |
| إدراج الخسارة | النوع:0.6 ديسيبل ماكس:1.0 ديسيبل ؛ النوع:0.6 ديسيبل ماكس1.0 ديسيبل |
| خسارة العائد | MM≥30 ديسيبل SM≥50 ديسيبل |
| قناة عبر الصوت | MM≥35 dB SM≥55 dB |
| خسارة الاستقطاب | ≤0.05 ديسيبل |
| فقدان طول الموجة | ≤0.05 ديسيبل |
| فقدان درجة الحرارة | ≤0.05 ديسيبل |
| التكرار | ≤0.05 ديسيبل |
| الجهد التشغيلي | 3.3V-5V |
| عمر الخدمة | ≥100000000 مرة |
| وقت التحول | ≤10 ms |
| الطاقة البصرية للنقل | ≤ 500 ميجاواط |
| البيئة |
درجة حرارة العمل: -20 درجة مئوية 70 درجة مئوية درجة حرارة التخزين: -40° ≈ 85°C |
الأسئلة الشائعة
هل يقوم مفتاحك بدعم 155 ميجابايت في الثانية؟
الجواب: نعم، السرعة البصرية هي 100M / 1000M / 2500M. يرجى فقط تكوين 100M السرعة في واجهة الإدارة، وحدات ميجابيت تعمل.
هل من الممكن طباعة شعاري؟
ج: نعم، عادة ما يكون على اللوحة العلوية للجهاز.
كيف يمكنني الحصول على عينة للاختبار؟
ج: لدينا العديد من متاجر أمازون. الرجاء البحث عن علامتنا التجارية أوليكوم أو أسماء النماذج إذا كنت تعرف.
أنت أيضا مرحب بك للتحدث معنا لشراء القياسية.
ما هي موجة الطاقة؟
الجواب: 6 كيلو فولت. هذا هو المعيار الشائع في السوق الآن.
هل مفاتيحك تدعم أي بروتوكولات حلقة؟
ج: نعم، مفاتيحنا تدعم STP/RSTP/MSTP و ERPS لتكوين الحلقة.

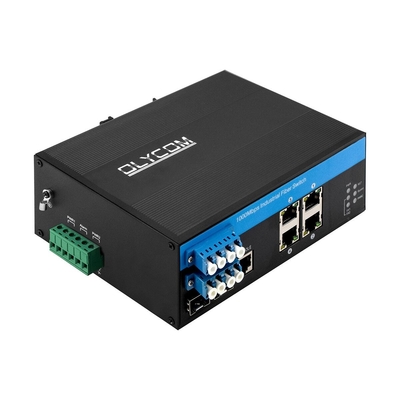

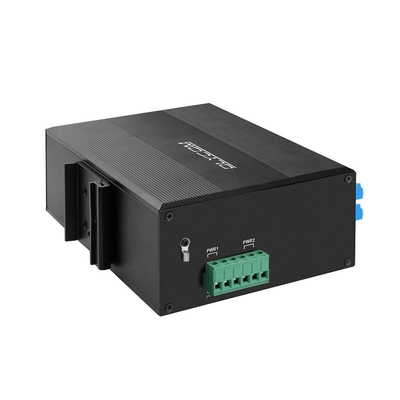

صور المنتج
