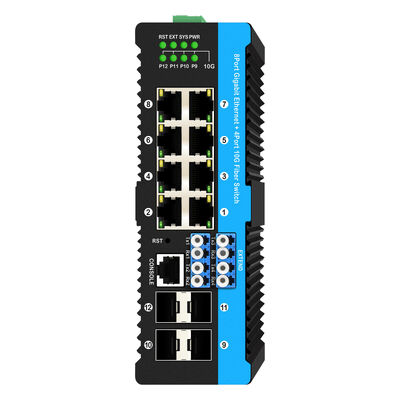

10G التبديل الصناعي للفايبر البايباس Ethernet PoE Switch
4*10G Sfp الموانئ + 8*10/100/1000mbps
السمات الرئيسيةمفتاح التحويل الصناعي للألياف 10G
واجهة الإدارة
مواصفات مفتاح Ethernet PoE
|
اسم المنتج |
10G 10G التبديل الصناعي للفايبر البايباس (4F + 8TP) |
|
رقم الطراز |
IM-FP4X88BGW |
|
الميناء |

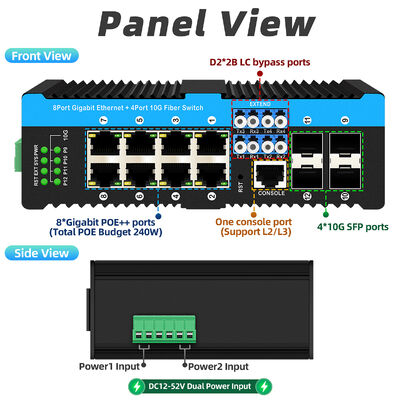

4x 10GBase-FX SFP + الألياف SM:1310nm/1550nm، 20Km ؛ 1490nm/1550nm، 40~120Km؛ MM:1310nm، 2Km؛ 8x10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |
|
المعيار |
إيه إي إي 8023: 10Base-T 10Mbit/s Ethernet IEEE 802.3u: 100Base-TX، Ethernet السريع IEEE 802.3z: 1000Base-T Gbit / s Ethernet عبر الألياف الضوئية IEEE 802.3ae لـ 10 جيجابيت إثنتر IEEE 802.1d: STP (بروتوكول شجرة التداول) IEEE 802.1s: 100Base-TX، Ethernet السريع IEEE 802.1w: RSTP (بروتوكول شجرة التداول السريع) ITU-T G.8032: ERPS (تبديل حماية حلقة إثيرنت) IEEE 802.1Q: الشبكات المحلية الافتراضية (VLAN) IEEE 802.1X: شبكة مبنية على منفذ و MAC مبنية على شبكة، مراقبة الوصول، المصادقة IEEE 802.3ad: تجميع الروابط للروابط المتوازية مع LACP ((بروتوكول التحكم في تجميع الروابط) IEEE 802.3x: تحكم التدفق لـ Full Duplex الـ IEEE 802.1ad: شبكات الـ VLAN المتراكمة IEEE 802.1p: بروتوكول LAN layer 2 QoS/CoS لتحديد أولويات حركة المرور IEEE 802.1ab: بروتوكول اكتشاف طبقة الرابط (LLDP) الـ IEEE 802.1az: الـ EEE (الـ Ethernet الكفاءة من حيث الطاقة) IEEE802.3af: 15.4 واط IEEE802.3at: 30W |
|
بنية التبديل |
عرض النطاق الترددي للنظام:176 جيجابايت في الثانية (غير الازدحام المروري) حجم الـ DRAM: 4GB تأخير التبديل: <10us عازل الحزم: 12Mbit الناتج: 95.23Mpps الإطار الكبير: 12 كيلوبايت وظيفة MAC: 16K L2 |
|
الوظائف الموسعة ((اختياري) |
وظيفة الحماية البصرية لـ BYPASS |
|
القوة الاستهلاك |
8W ((بدون حمولة) 18W (حمل كامل) |
|
8W ((بدون حمولة) 18W (حمل كامل) |
DC48V الزائدة (48 ~ 52VDC) الطاقة (بلوك المحطة القابل للإزالة) |
|
مصباح LED |
لكل وحدة: الطاقة 1 (الأحمر) ، SYS (الأحمر) ، منفذ RJ-45: الرابط / النشط (الأخضر) السرعة ((الصفراء) منفذ SFP Fiber: Link/Active (الأخضر) مؤشر التوسع |
|
درجة حرارة العمل |
-40 ~ 75 درجة مئوية |
|

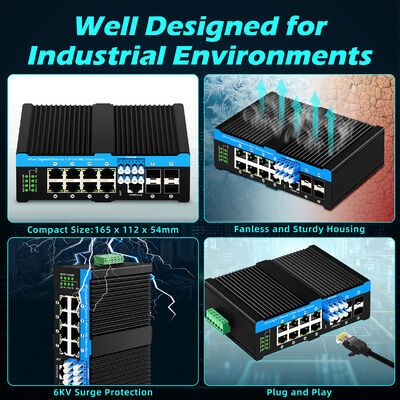

الأبعاد |
165 × 112 × 54 ملم |
|
الوزن |
0.85 كجم |
|
تثبيت المنشأة |
تركيب السكة الحديد |
| الضمان | 3 سنوات |
قائمة التعبئة:
التطبيق:
1النقل الذكي (رصد الطرق السريعة / السكك الحديدية / النفق)
يتم نشرها في شبكة حلقة الألياف لمراقبة الفيديو على جانب الطرق السريعة ومترو الأنفاق؛ منافذ 8 × PoE تربط كاميرات المرور و PLCs إشارات المرور.اختيار BYPASS البصري يبقي رابط الألياف النشط تلقائيًا عند فشل طاقة مفتاح واحدلضمان بث الفيديو والإشارات المرورية بشكل مستمر تحت درجات الحرارة القاسية في الخارج وبيئة النفق الرطبة.
الأسئلة الشائعة:
س1: ما هي وظيفة BYPASS من IM-FP4X88BGW؟
ج: يعمل BYPASS البصري الاختياري على منافذ 4 × 10G SFP +. عندما يكون التبديل منقطعًا أو غير طبيعي ، تحصل روابط الألياف على اتصال قصير جسدي بتجاوز التبديل ، مما يبقي شبكة الحلقة سليمة ،الجمع مع ERPS لتعويض الروابط المزدوجة.
س2: مواصفات مخرجات PoE؟
ج: جميع منافذ RJ45 8 تدعم IEEE802.3af ((15.4W) & at ((30W) ، ماكس 30W لكل منفذ للكاميرات IP و AP الصناعية. ولكن إذا كنت بحاجة إلى 60w، يرجى إبلاغنا.
س3: درجة حرارة التشغيل والتركيب في الهواء الطلق متاحة؟
الجواب: -40 درجة مئوية ~ +75 درجة مئوية، حماية 6KV من زيادة الطاقة، تصميم IP40 و DIN، مناسبة للمناطق الصناعية في الهواء الطلق والأنفاق والأماكن الصعبة.
السؤال 4: سرعة منفذ الألياف والوحدات المتوافقة SFP؟
ج: فتحات 4 × 10G SFP + ، متوافقة مع وحدات SFP + الصناعية: MM 2km ، SM 20km /40 ~ 120km.
السؤال 5: وقت استرداد ERPS وتوبولوجيا الحلقة؟
ج: استرداد ERPS < 50ms ، يدعم حلقة واحدة ، حلقة فرعية وهيكل متعدد الحلقات ، BYPASS يعزز استقرار الشبكة بأكملها.
