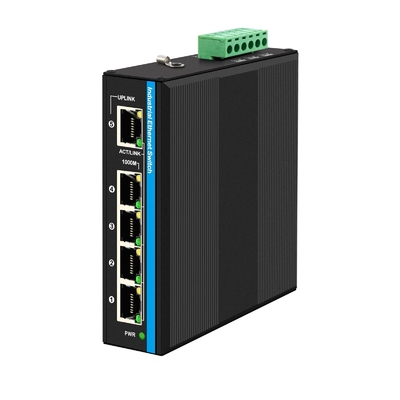

30w/60w/90w مكبر POE جيجابيت 1 منفذ 802.3bt PoE++ إلى 4 منفذ 802.3af/at
مُطول POE للخارج
الميزات الرئيسية لموسع جيجابيت بو:
مواصفات مُطول POE الخارجي
| اسم المنتج | 10/100/1000Mbps محول PoE / PD Ethernet الصناعي ((5TP) |
| رقم الطراز | IM-WPD054GE |

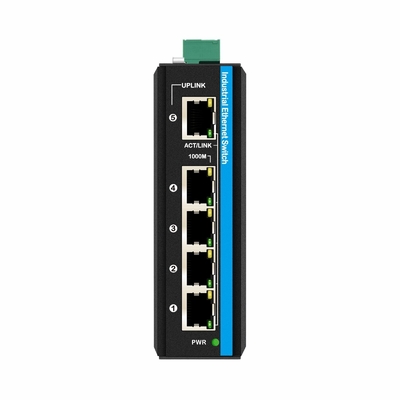

| الميناء | 5 x10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |
| البروتوكول |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((POE) IEEE 802.3 عند 30W ((POE +) IEEE 802.3bt 90W ((POE++) |
| ميزات التبديل |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 10Gbps ((غير الازدحام المروري) معدل التوصيل: 14.88Mpps ماك: 2K حجم بوفر الحزمة: 1.75Mb |
| وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
| مصابيح LED |
الطاقة، الشبكة PWR: الطاقة البرتقالي النحاسي: مؤشر السرعة على: سرعة العمل هي 1000Mbps مغلق:مقطوع أو سرعة العمل 10/100Mbps الأخضر النحاسي: مؤشر الرابط/الفعال تشغيل: ناقل التوصيل طبيعي "مغمض: في الإرسال" مغلق: ناقل التوصيل ليس طبيعياً |
| إمدادات الطاقة |

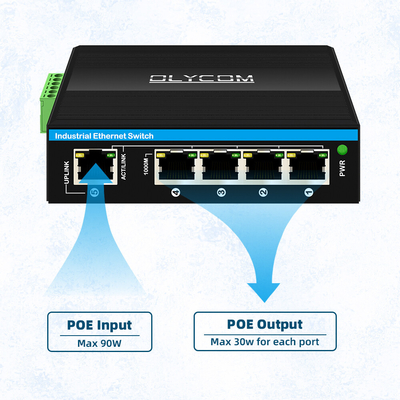

طاقة مدخل PoE واحدة: 30W/60W/90W ((الميناء 5) طاقة الخروج PoE الفردية: 15.4W/30W ((الميناء 1 ~ 4) الجهد الخارجي واحد PoE: DC48V ((الميناء 1 ~ 4) |
| سلك PoE |
PoE af/at: 1/2 (V+) ، 3/6 (V-) PoE bt: 1/2 (V+) ، 3/6 (V-) ، 4/5 (V+) ، 7/8 (V-) |
| البيئة |
درجة حرارة العمل: -40°75°C درجة حرارة التخزين: -40 °C~85 °C رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
| معايير الصناعة |
ESD:IEC61000-4-2، ± 15KV الهواء، ± 6KV الاتصال EFT:IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
| الشهادة |
المواصفات المستخدمة في إصدارات الطاقة2020 المعيار EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 معيار EN 61000-3-3:2013/A2:2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR إف سي سي الجزء 15 الجزء الفرعي ب (الفئة ب) ANSI C63.4:2014 |
| المعلومات الميكانيكية |
الغلاف: غلاف معدني مجرف، فئة السلامة: IP40 الأبعاد: 114*93*35ملم، طريقة التثبيت: التثبيت على الحائط |
| الضمان | 3 سنوات |

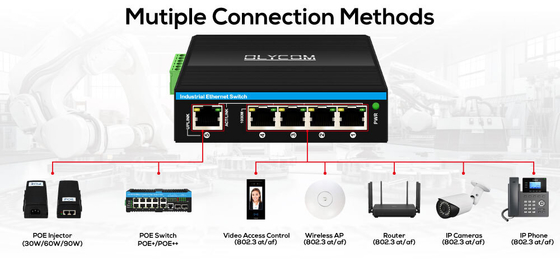

التطبيقمن مُطول POE الخارجي
صندوق التعبئة لـ Din rail switch غير المدار:
خيارات الطلب
| IM-WS050GE |
مفتاح Ethernet الصناعي 5 * 100 / 1000M ، غير مدير ، غير PoE ، DC12V ~ DC52V مدخل مزدوج مثالية في شبكة المركبات أو نظام الأتمتة الصناعية |
| IM-WP054GE |
مفتاح PoE الصناعي 5 * 100 / 1000M ، غير مدير ، PoE af / at لميناء 1 ~ 4 ، ميزانية 120W ، DC48V ~ DC52V مدخل مزدوج ملاحظة: PoE bt*60W اختياري مثالي في نظام المراقبة |
| IM-WP054BGE |
مفتاح PoE الصناعي 5 * 100 / 1000M ، غير مدير ، PoE af / at لميناء 1 ~ 4 ، ميزانية 120W ، DC12V ~ DC48V مدخل مزدوج مع مكبر طاقة داخلي مثالية في نظام الطاقة الشمسية |
|
IM-WPD054GE
|
مفتاح PoE الصناعي 5 * 100 / 1000M ، غير مدير ، 1 * منفذ PD ((30W / 60W / 90W) + PoE af / at للميناء 1 ~ 4 لا حاجة لاستخدام مصدر طاقة إضافي مثالي في نظام المراقبة |
الأسئلة الشائعة:
1س: هل يدعم هذا الموسع الصناعي لـ 4 منافذ PoE 24VDC؟
ج: لا ، هذا المنتج لا يدعم أجهزة PoE السلبية 24VDC ، ويدعم أجهزة IEEE802.3af / at PoE 48VDC القياسية فقط.
أ مطلوب تقسيم PoE إذا كنت بحاجة إلى توصيل جهاز PD على أساس 24VDC.
2السؤال: هل هو مفتاح الشبكة الصناعية المدار؟
أ:إنه مفتاح PoE الصناعي غير المدار ولا يحتاج إلى أي إعداد، وصلة ولعب، سهلة الاستخدام.
3س: هل يمكنني استخدامه مع جهاز واحد غير PoE؟
أ:أجل، بالتأكيد، إذا تم ربط جهاز غير إلكتروني بمفتاح إلكتروني صناعي
سوف يوفر مفتاح PoE الصناعي 5 منافذ البيانات فقط، ولا يوفر الطاقة بعد الآن.
4س: هل يمكن أن تعمل مع أجهزة 10/100Mbps؟
أ:نعم، سرعة منفذ (إيثيرنت) تتكيف تلقائيًا، إنه اتصال سلس مع إعدادات إضافية.
