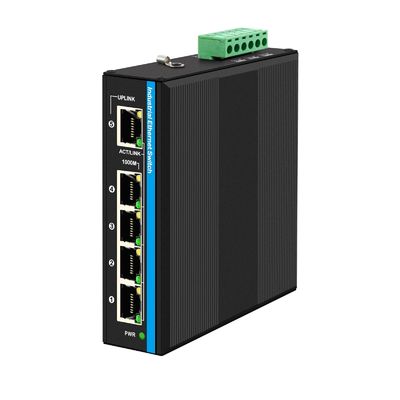

موسع PoE جيجابت 30 واط/60 واط/90 واط بمنفذ واحد 802.3bt PoE++ إلى 4 منافذ 802.3af/at
موسع PoE خارجي
الميزات الرئيسية لموسع PoE جيجابت:
مواصفات موسع PoE الخارجي
| اسم المنتج | مفتاح إيثرنت صناعي PoE/PD بسرعة 10/100/1000 ميجابت في الثانية (5TP) |
| رقم الموديل | IM-WPD054GE |

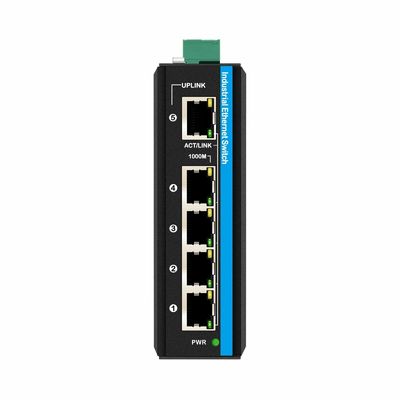

| المنفذ | 5 × 10/100/1000 ميجابت في الثانية UTP RJ45 (يدعم استشعار MDI/MDIX التلقائي) |
| البروتوكول |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) IEEE 802.3af 15.4 واط (PoE) IEEE 802.3at 30 واط (PoE+) IEEE 802.3bt 90 واط (PoE++) |
| ميزات التبديل |
وضع الإرسال: تخزين وإعادة توجيه تأخير إعادة التوجيه:<10 ميكرو ثانية عرض نطاق النظام: 10 جيجابت في الثانية (بدون ازدحام) معدل إعادة التوجيه: 14.88 ميجابت في الثانية MAC: 2K حجم مخزن الحزم: 1.75 ميجابايت |
| وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) |
| مصابيح LED |
الطاقة، الشبكة PWR: الطاقة برتقالي نحاسي: مؤشر السرعة مضاء: سرعة العمل 1000 ميجابت في الثانية مطفأ: مقطوع أو سرعة العمل 10/100 ميجابت في الثانية أخضر نحاسي: مؤشر الارتباط/النشاط مضاء: الإرسال طبيعي يومض: قيد الإرسال مطفأ: الإرسال غير طبيعي |
| مزود الطاقة |

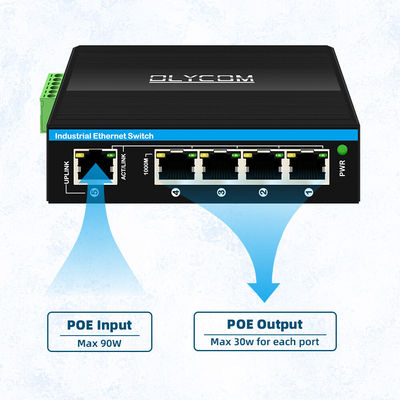

طاقة إدخال PoE فردية: 30 واط/60 واط/90 واط (المنفذ 5) طاقة إخراج PoE فردية: 15.4 واط/30 واط (المنافذ 1-4) جهد إخراج PoE فردي: 48 فولت تيار مستمر (المنافذ 1-4) |
| أسلاك PoE |
PoE af/at: 1/2 (V+)، 3/6 (V-) PoE bt: 1/2 (V+)، 3/6 (V-)، 4/5 (V+)، 7/8 (V-) |
| البيئة |

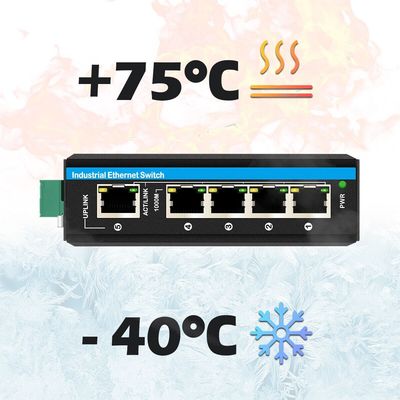

درجة حرارة العمل: -40 درجة مئوية ~ 75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية رطوبة العمل: 10% ~ 90%، بدون تكثيف رطوبة التخزين: 10% ~ 95%، بدون تكثيف |
| المعايير الصناعية |
ESD: IEC61000-4-2، ±15KV هواء، ±6KV تلامس EFT: IEC61000-4-4، عام ±6KV اندفاع التيار: IEC61000-4-5، تفاضلي ±2KV، عام ±6KV |
| الشهادات |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4:2014 |
| المعلومات الميكانيكية |
الغلاف: غلاف معدني مضلع، فئة الأمان: IP40 الأبعاد: 114*93*35 ملم، طريقة التركيب: سكة دين/تركيب على الحائط |
| الضمان | 3 سنوات |

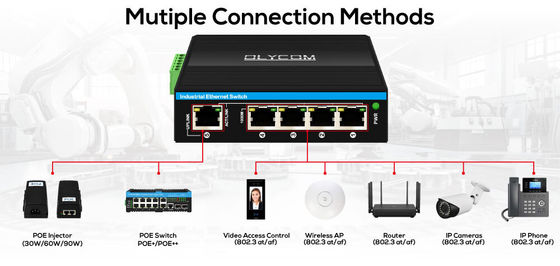

التطبيقموسع PoE خارجي
صندوق تغليف مفتاح غير مُدار بسكة دين:
خيارات الطلب
| IM-WS050GE |
مفتاح إيثرنت صناعي 5*100/1000 ميجابت في الثانية، غير مُدار، بدون PoE، مدخل مزدوج DC12V~DC52V مثالي في شبكة المركبات أو نظام الأتمتة الصناعية |
| IM-WP054GE |
مفتاح PoE صناعي 5*100/1000 ميجابت في الثانية، غير مُدار، PoE af/at للمنافذ 1-4، ميزانية 120 واط، مدخل مزدوج DC48V~DC52V ملاحظة: PoE bt*60 واط اختياري مثالي في نظام أمن المراقبة بالفيديو |
| IM-WP054BGE |
مفتاح PoE صناعي 5*100/1000 ميجابت في الثانية، غير مُدار، PoE af/at للمنافذ 1-4، ميزانية 120 واط، مدخل مزدوج DC12V~DC48V مع معزز طاقة داخلي مثالي في نظام الطاقة الشمسية |
|
IM-WPD054GE
|
مفتاح PoE صناعي 5*100/1000 ميجابت في الثانية، غير مُدار، منفذ PD واحد (30 واط/60 واط/90 واط) + PoE af/at للمنافذ 1-4 لا حاجة لاستخدام مصدر طاقة إضافي مثالي في نظام أمن المراقبة بالفيديو |
أسئلة وأجوبة:
1. س: هل يدعم موسع PoE الصناعي ذو 4 منافذ هذا خرج طاقة 24VDC؟
ج: لا، هذا المنتج لا يدعم أجهزة PoE السلبية 24VDC، ويدعم فقط أجهزة PoE القياسية IEEE802.3af/at 48VDC.
أ يلزم وجود مقسم PoE إذا كنت بحاجة إلى توصيل جهاز PD يعتمد على 24VDC.
2. س: هل هو مفتاح شبكة صناعي مُدار؟

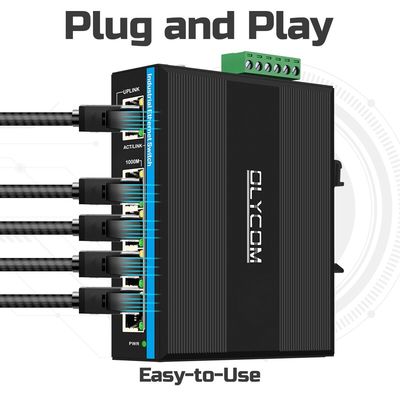

ج: إنه مفتاح PoE صناعي غير مُدار ولا يحتاج إلى أي إعدادات، التوصيل والتشغيل، سهل الاستخدام.
3. س: هل يمكنني استخدامه مع جهاز واحد غير PoE؟
ج: نعم، بالتأكيد. إذا تم توصيل جهاز واحد غير PoE بهذا المفتاح الصناعي PoE ذي 5 منافذ.
سيقوم مفتاح PoE الصناعي ذو 5 منافذ بتوفير البيانات فقط، ولن يوفر الطاقة بعد الآن.
4. س: هل يمكن أن يعمل مع أجهزة 10/100 ميجابت في الثانية؟
ج: نعم، سرعة منفذ الإيثرنت قابلة للتكيف تلقائيًا، وهي اتصال سلس مع إعدادات إضافية.
