بروتوكول EtherCAT PAL نظام إدخال/خروج EtherCAT مقترح قابل للتوسيع

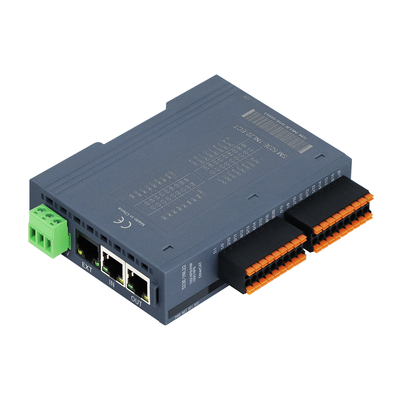

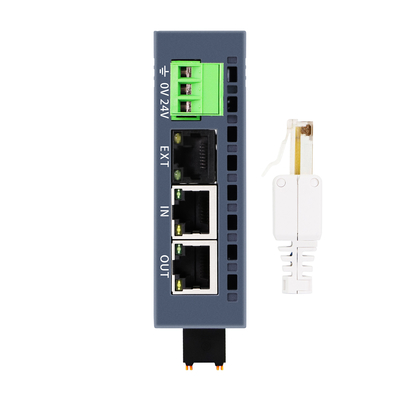

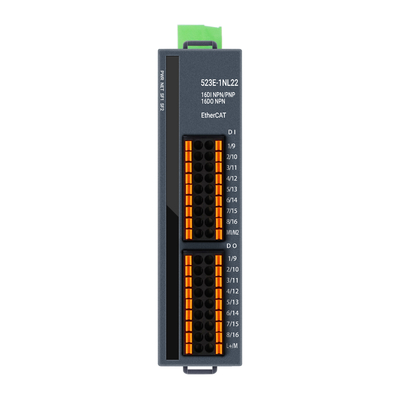

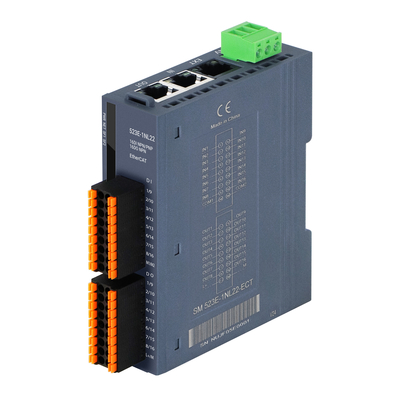

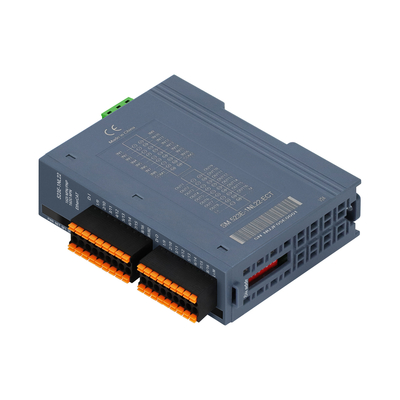

3 RJ45 16DI + 16DO وحدة الدخول والخروج
خصائص المنتج لنظام PAL I/O
المواصفاتمنمقبض EtherCAT الممتد
| نموذج نموذج | OM52xE مقترح قابل للتوسع الموزع |
| المواصفات التقنية | |
| الجهد التشغيلي | 24VDC (18VDC ~ 28VDC) |
| استهلاك التيار التشغيلي | تختلف نماذج المنتج المختلفة، يرجى الرجوع إلى دليل المنتج لمزيد من التفاصيل. |
| حماية الطاقة | حماية ضد الاتصال العكسي، امتصاص الزخم |
| واجهة اتصالات الحافلة | 2*RJ45 |
| واجهة وحدة التوسيع | 1*RJ45 |
| نوع محطة الطاقة | أجهزة توصيل قابلة للتوصيل، محطات المسمار |
| نوع محطة الإشارة | رابط وصلة، منفذ اتصال PUSH-IN مباشر، أو مآخذ القرن MIL |
| عرض التعليمات | ضوء مؤشر الطاقة، ضوء مؤشر NET الأخضر، ضوء مؤشر SF الأحمر،ضوء مؤشر إشارة IO الأخضر |
| بروتوكول الدعم | EtherCAT |
| فئة السيد والعبيد | جهاز العبد المستقل |
| النقطة العلمية | نعم، انظر بيانات الطلب للتفاصيل |
| الحد الأدنى لحماية التيار الزائد | 1.5A,5ms |
| وقت الاستجابة | ما لا يقل عن 500 |
| القدرات على التوسع | 16 وحدة EM500E-EM |
| مسافة الاتصال الممتدة | الطول الإجمالي هو 150 متر، والطول بين الوحدات يقتصر على 20 متر. |
| طول الكابلات (محمي) | أقصى 500 متر |
| طول الكابل (غير محمي) | أطول نقطة دخول هي 300m، أطول نقطة خروج هي 150m |
| إعدادات العبد | |
| إعدادات العنوان | تم تكوينها بواسطة مفتاح DIP أو محطة رئيسية |
| الحد الأقصى لعدد المحطات لكل قسم | 255 (يتم تحديد العدد المحدد للمحطات المدعومة من قبل المحطة الرئيسية) |
| بيئة العمل | |
| درجة حرارة العمل | -20~60 درجة مئوية |
| رطوبة العمل | 5%~90% (بدون تكثيف) |
| ارتفاع ارتفاع | أقل من 2000 متر (80 كيبا) أقل من 2000 متر (80 كيبا) |
| مستوى الحماية | IP20 |
| الأبعاد (L*W*H) | 27mm*104mm*114mm |
التعبئة
تفاصيل الطلب
| المواصفات | رقم المنتج |
| OM523E الحافلة الداخلية العمودية الموزعة القابلة للتوسع ، حافلة EtherCAT ، 3 منافذ RJ45 ، حافلة Backplane WellAUBUS (سلسلة كابلات شبكة RJ45 سوداء ،طول وحدة كابلات الشبكة من الفئة 5e ((مقتصر على 20 متر)، مجموع كابلات التمديد الإجمالية (محدودة إلى 150 متر) ، يمكن توسيعها إلى 16 وحدة ، إمدادات الطاقة 24VDC ، مع رمز تحديد رقم من 8 أرقام لتحديد عنوان ID المحطة ،يأتي الجسم مع 16DI (كاثود مشترك / مدخل الأندود المشترك)، 16DO (مخرج NPN) ، مستوى حماية IP20، دعم تركيب السكة الحديدية DN35 |
OM523E-1NL22-ECT |
| OM523E الحافلة الداخلية العمودية الموزعة القابلة للتوسع، حافلة EtherCAT، منفذين RJ45، حافلة WellAUBUS الخلفية (سلسلة كابلات شبكة منفذ RJ45 سوداء،طول وحدة كابلات الشبكة من الفئة 5e (محدودة إلى 20 متر)، مجموع كابلات التمديد الإجمالية (محدودة إلى 150 متر) ، يمكن توسيعها إلى 16 وحدة ، إمدادات الطاقة 24VDC ، مع رمز تحديد رقم من 8 أرقام لتحديد عنوان ID المحطة ،يأتي الجسم مع 16DI (كاثود مشترك / مدخل الأندود المشترك)، 16DO (مخرج NPN) ، يدعم تثبيت DN35، مصدر القرن MIL |
OM523E-1NL22-ECT-MIL |
| OM523E الحافلة الداخلية العمودية الموزعة القابلة للتوسع ، حافلة EtherCAT ، 3 منافذ RJ45 ، حافلة Backplane WellAUBUS (سلسلة كابلات شبكة RJ45 سوداء ،طول وحدة كابلات الشبكة من الفئة 5e (محدودة إلى 20 متر)، مجموع كابلات التمديد (محدودة إلى 150 متر) ، يمكن توسيعها إلى 16 وحدة ، 24VDC مصدر الطاقة ، مع رمز من 8 أرقام لتحديد عنوان ID المحطة ،يأتي الجسم مع 16DI (كاثود مشترك / مدخل الأندود المشترك)، 16DO (خروج PNP) ، مستوى حماية IP20، دعم DN35 تركيب السكة الحديدية |
ON523E-1BL22-ECT |
| OM524E الحافلة الداخلية العمودية الموزعة القابلة للتوسع ، حافلة EtherCAT ، 3 منافذ RJ45 ، حافلة Backplane WellAUBUS (سلسلة كابلات شبكة RJ45 سوداء ،طول وحدة كابلات الشبكة من الفئة 5e (محدودة إلى 20 متر)، الكابل الإضافي الإجمالي (محدد إلى 150 مترًا) ، يمكن توسيعه إلى 16 وحدة ، إمدادات الطاقة 24VDC ، مع رمز تحديد رقم من 8 أرقام لتحديد عنوان ID المحطة ،يأتي الجسم مع 16DI (كاثود مشترك / مدخل الأندود المشترك)، 16DIO (إدخال NPN/مخرج NPN قابلة للتكوين، تكوين قناة 2) ، مستوى حماية IP20، يدعم تثبيت DN35 السكة الحديدية |
OM524E-2NL22-ECT |
الأسئلة الشائعة:
1هل أنت مصنع؟
نعم، لدينا خط إنتاجنا وفريق البحث والتطوير.
الرجاء زيارة موقعنا عبر الرابط VR أدناه لرؤية مكتبنا و منطقة الإنتاج.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2ما هو الوقت المحدد إذا طلبت؟
بعد تلقي الدفع، نبدأ الإنتاج.
إذا كنت تطلب بعض النماذج الشائعة، عادة ما يكون لدينا مخزون. بعد بعض الاختبارات، سنقوم بشحن المواد.
إذا لم يكن لدينا مخزون، وقت الإنتاج عادة 3 ~ 5 أيام عمل لأقل من 50pcs / أزواج.
3كيف سترسل طلبي؟
سوف نرسل البضائع جوا ((DHL، UPS أو FEDEX) أو بحرا ((للوصول إلى الطلبات الكبيرة)
من الجيد شحن البضائع المشتراة عبر حساب العميل أو شركة الشحن.
يستغرق 3 ~ 5 أيام تقويمية للوصول إلى الجمارك المحلية للتخليص.
4ما هو MOQ؟
واحد لكل زوج
بالنسبة للعديد من النماذج ، لدينا مخزون ، فمن السهل إرسال عينات لاختبارك.
5هل يمكنني الحصول على خصم؟
نعم، وعادة ما يستند إلى الكمية وبعد اختبار العينات.
