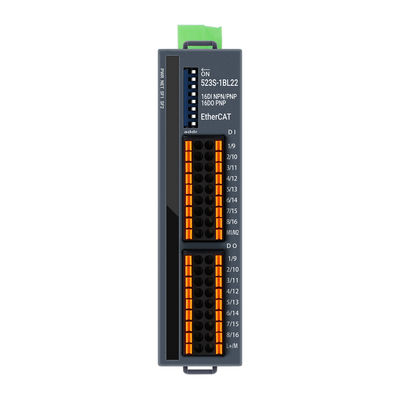

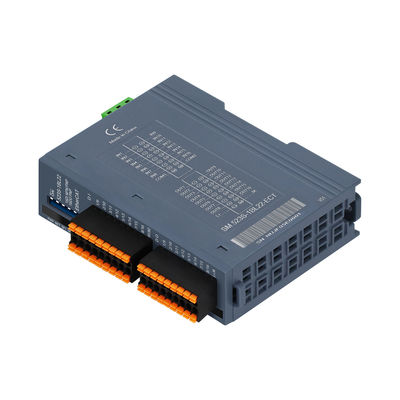

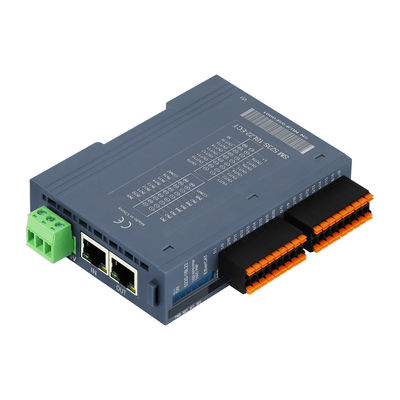

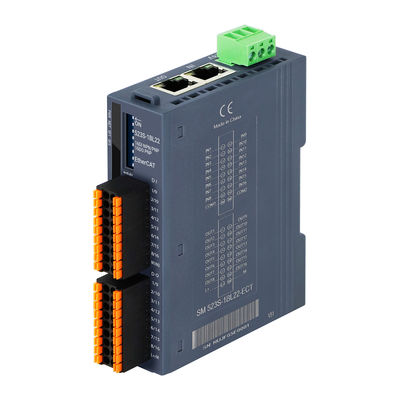

100 ميجابت في الثانية 2 RJ45 بروتوكول EtherCAT نظام إدخال/إخراج PAL
16DI 16DO PNP إخراج وحدة إدخال/إخراج Din Rail
ميزات المنتج لنظام إدخال/إخراج PAL
المواصفاتمنوصلة EtherCAT قابلة للتوسيع
| الموديل | وحدة تابعة OM52xS EtherCAT |
| المواصفات الفنية | |
| جهد التشغيل | 24VDC (نطاق الجهد 18VDC~28VDC) |
| فقدان تيار التشغيل | يعتمد على موديلات المنتجات المختلفة، يرجى الرجوع إلى دليل المنتج للحصول على التفاصيل |
| حماية الطاقة | حماية من الاتصال العكسي، امتصاص الصدمات |

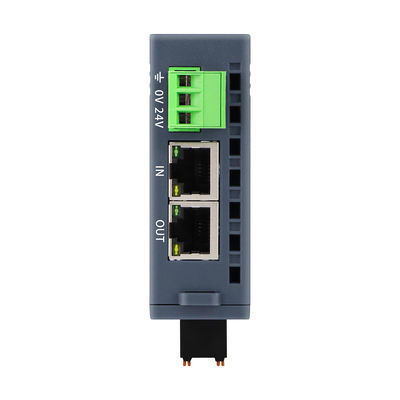

| واجهة الاتصال | 2*RJ45 |
| نوع طرف الطاقة | موصل قابل للتوصيل، منفذ توصيل بمسامير |
| نوع طرف الإشارة | موصل قابل للتوصيل، منفذ توصيل مباشر PUSH-IN |
| عرض المؤشر | مزود الطاقة، مؤشر NET أخضر، مؤشر SF أحمر، مؤشر IO أخضر |
| البروتوكول | EtherCAT |
| فئات السيد والتابع | أجهزة تابعة مستقلة |
| نقاط الإدخال/الإخراج الرئيسية | نعم، يرجى الرجوع إلى بيانات الطلب للحصول على التفاصيل |
| عتبة حماية التيار الزائد | 1.5 أمبير، 5 مللي ثانية |
| وقت استجابة الإدخال/الإخراج | بحد أدنى 500 ميكرو ثانية |
| قابلية التوسع | لا يدعم التوسيع |
| طول الكابل (محمي) | بحد أقصى 500 متر |
| طول الكابل (غير محمي) | الحد الأقصى لطول نقطة الإدخال هو 300 متر، والحد الأقصى لطول نقطة الإخراج هو 150 متر |
| إعدادات المحطة التابعة | |
| إعدادات العنوان | التكوين بواسطة مفتاح دوار أو محطة رئيسية |
| الحد الأقصى لعدد المحطات لكل مقطع | 255 (يتم تحديد العدد المحدد للمحطات المدعومة بواسطة المحطة الرئيسية) |
| WorkEnvironment | |
| درجة حرارة التشغيل | -20~60 درجة مئوية |
| رطوبة التشغيل | 5%~90% (بدون تكثف) |
| درجة الحماية | IP20 |
| الأبعاد (طول* عرض * ارتفاع) | 27 مم* 94 مم* 114 مم |
التعبئة
تفاصيل الطلب
| المواصفات | رقم المنتج |
| وحدة مستقلة OM521S، ناقل EtherCAT، منافذ RJ45 عدد 2، مزود طاقة 24VDC، مع مفتاح دوار بـ 8 بت لضبط عنوان معرف المحطة، المنتج يأتي مع 32DI (مدخل مشترك الأنود/مشترك الأنود)، لا يدعم وحدة توسيع الناقل الداخلي، مستوى حماية IP20، يدعم تركيب سكة DIN DN35 |
OM521S-1BL22-ECT |
| وحدة مستقلة OM522S، ناقل EtherCAT، منافذ RJ45 عدد 2، مزود طاقة 24VDC، مع مفتاح دوار بـ 8 بت لضبط عنوان معرف المحطة، المنتج يأتي مع 32DO (إخراج PNP)، لا يدعم وحدة توسيع الناقل الداخلي، مستوى حماية IP20، يدعم تركيب سكة DIN DN35 |
OM522S-1BL22-ECT |
| وحدة مستقلة OM522S، ناقل EtherCAT، منافذ RJ45 عدد 2، مزود طاقة 24VDC، مع مفتاح دوار بـ 8 بت لضبط عنوان معرف المحطة، المنتج يأتي مع 32DO (إخراج NPN)، لا يدعم وحدة توسيع الناقل الداخلي، مستوى حماية IP20، يدعم تركيب سكة DIN DN35 |
OM522S-1NL22-ECT |
| وحدة مستقلة OM523S، ناقل EtherCAT، منافذ RJ45 عدد 2، مزود طاقة 24VDC، مع مفتاح دوار بـ 8 بت لضبط عنوان معرف المحطة، المنتج يأتي مع 16DI (مدخل مشترك الأنود/مشترك الأنود) و 16DO (إخراج PNP)، لا يدعم وحدة توسيع الناقل الداخلي، مستوى حماية IP20، يدعم تركيب سكة DIN DN35 |
OM523S-1BL22-ECT |
| وحدة مستقلة OM523S، ناقل EtherCAT، منافذ RJ45 عدد 2، مزود طاقة 24VDC، مع مفتاح دوار بـ 8 بت لضبط عنوان معرف المحطة، المنتج يأتي مع 16DI (مدخل مشترك الأنود/مشترك الأنود)، 16DO (إخراج NPN)، لا يدعم وحدة توسيع الناقل الداخلي، مستوى حماية IP20، يدعم تركيب سكة DIN DN35 |
OM523S-1NL22-ECT |
| وحدة مستقلة OM523S، وحدة مستقلة SM523S، ناقل EtherCAT، منافذ RJ45 عدد 2، مزود طاقة 24VDC، مع مفتاح دوار بـ 8 بت لضبط عنوان معرف المحطة، المنتج يأتي مع 16DI (مدخل مشترك الأنود/مشترك الأنود) و 12DO (إخراج مرحل)، لا يدعم وحدة توسيع الناقل الداخلي، مستوى حماية IP20، يدعم تركيب سكة DIN DN35 |
OM523S-1HJ22-ECT |
| وحدة مستقلة OM524S، ناقل EtherCAT، منافذ RJ45 عدد 2، مزود طاقة 24VDC، مع مفتاح دوار بـ 8 بت لضبط عنوان معرف المحطة، المنتج يأتي مع 16DI (مدخل مشترك الأنود/مشترك الأنود) و 16DIO (مدخل NPN/إخراج NPN قابل للتكوين، تكوين مجموعة ثنائية الاتجاه)، لا يدعم وحدة توسيع الناقل الداخلي، مستوى حماية IP20، يدعم تركيب سكة DIN DN35 |
OM524S-2NL22-ECT |
| وحدة مستقلة OM525S، ناقل EtherCAT، منافذ RJ45 عدد 2، مزود طاقة 24VDC، مع مفتاح دوار بـ 8 بت لضبط عنوان معرف المحطة، المنتج يأتي مع 16DO (إخراج NPN) و 16DIO (مدخل NPN/إخراج NPN قابل للتكوين، تكوين مجموعة ثنائية الاتجاه)، لا يدعم وحدة توسيع الناقل الداخلي، مستوى حماية IP20، يدعم تركيب سكة DIN DN35 |
OM525S-3NL22-ECT |
| وحدة مستقلة OM526S، ناقل EtherCAT، منافذ RJ45 عدد 2، مزود طاقة 24VDC، مع مفتاح دوار بـ 8 بت لضبط عنوان معرف المحطة. المنتج مجهز بـ 16DIO (نوع NPN، إدخال أو إخراج تكوين مجموعة ثنائية القناة)، لا يدعم وحدة توسيع الناقل الداخلي، مستوى حماية IP20، يدعم تركيب سكة DIN DN35 |
OM526S-1NH22-ECT (منتج مخطط له) |
أسئلة وأجوبة:
1. هل أنت مصنع؟
نعم، لدينا خط الإنتاج وفريق البحث والتطوير الخاص بنا.
يرجى زيارتنا عبر رابط الواقع الافتراضي أدناه لرؤية مكتبنا ومنطقة الإنتاج.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2. ما هي المهلة الزمنية إذا طلبت؟
بعد استلام الدفعة، نبدأ الإنتاج.
إذا كنت تطلب بعض الموديلات الشائعة، فلدينا عادة مخزون. بعد بعض الاختبارات، سنقوم بشحن المواد.
إذا لم يكن لدينا مخزون، فإن وقت الإنتاج عادة ما يكون 3-5 أيام عمل لأقل من 50 قطعة/زوج.
3. كيف ستقوم بشحن طلبي؟
سنرسل البضائع عن طريق الجو (DHL، UPS أو FEDEX) أو عن طريق البحر (للطلب بالجملة)
لا بأس بشحن العناصر المشتراة عبر حساب الشحن الخاص بالعميل أو وكيل الشحن.
يستغرق الأمر 3-5 أيام تقويمية للوصول إلى الجمارك المحلية للتخليص.
4. ما هو الحد الأدنى للطلب؟
1 قطعة/زوج.
بالنسبة للعديد من الموديلات، لدينا مخزون، من السهل إرسال عينات لاختبارك.
5. هل يمكنني الحصول على خصم؟
نعم وعادة ما يعتمد على الكمية وبعد اختبار العينة.
