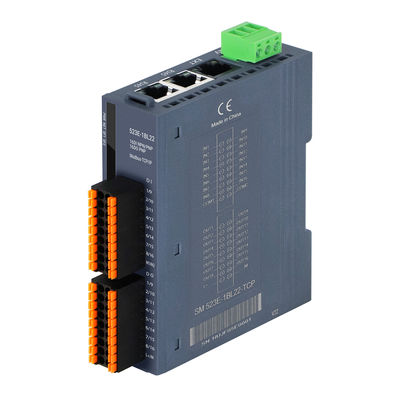

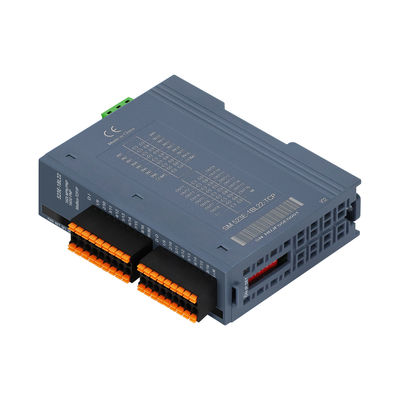

نظام إدخال/إخراج ناقل Modbus-TCP 16DI+16DO PNP DC24V
2RJ45 IP20 للتحكم الصناعي
ميزات المنتج لوحدة اقتران قابلة للتوسيع Modbus-TCP
رقم المنتج لـ نظام Modbus-TCP PAL للإدخال/الإخراجالموديل
|
وحدة اقتران قابلة للتوسيع موزعة OM523E |
المواصفات الفنية |
|
جهد التشغيل |
|
|
24VDC (18VDC~28VDC) |
استهلاك تيار التشغيل |
|
تختلف موديلات المنتجات المختلفة، يرجى الرجوع إلى دليل المنتج للحصول على التفاصيل. |
حماية الطاقة |
|
حماية ضد التوصيل العكسي، امتصاص الاندفاع |

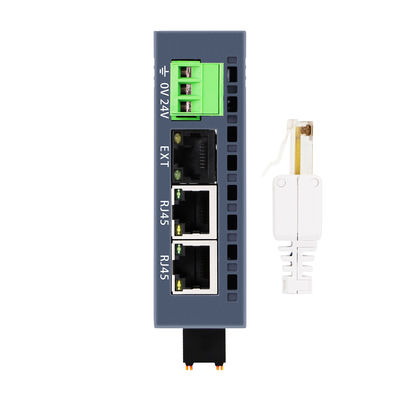

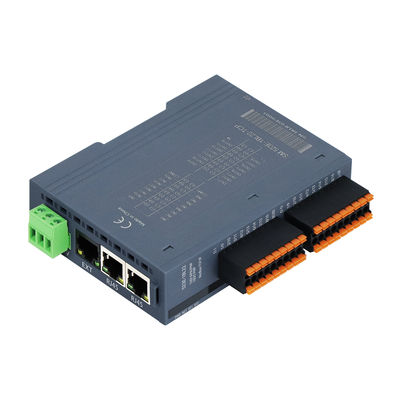

واجهة الاتصال |
|
2*RJ45 |
واجهة وحدة التوسيع |
|
1*RJ45 |
نوع طرف الطاقة |
|
موصلات قابلة للتوصيل، أطراف لولبية |

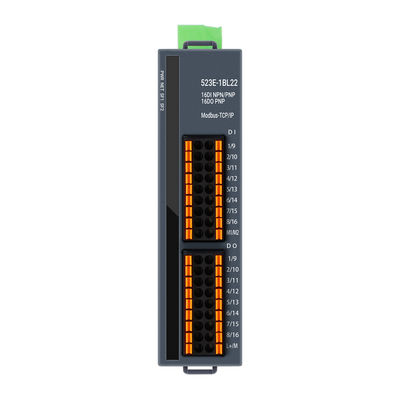

نوع طرف الإشارة |
|
موصل قابل للتوصيل، منفذ توصيل مباشر PUSH-IN |
تعليمات العرض |
|
ضوء مؤشر الطاقة، ضوء مؤشر NET الأخضر، ضوء مؤشر SF الأحمر |
,5msالبروتوكول |
|
Modbus-TCP/IP |
فئة السيد/التابع |
|
جهاز تابع مستقل |
نقطة الإدخال/الإخراج الأساسية |
|
نعم، انظر بيانات الطلب للحصول على التفاصيل |
عتبة حماية التيار الزائد |
|
1.5A |
,5msوقت استجابة الإدخال/الإخراج |
|
5ms كحد أدنى |
قدرات التوسيع |
|
يدعم توسيع 16 وحدة EM500E-EM |
طول الكابل (محمي) |
|
500 متر كحد أقصى |
طول الكابل (غير محمي) |
|
أطول نقطة إدخال هي 300 متر، أطول نقطة إخراج هي 150 متر |
إعدادات التابع |
|
إعدادات IP |
|
|

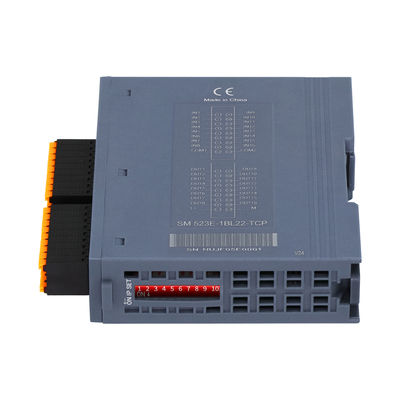

يتم تعيينها بواسطة مفتاح DIP أو صفحة الويب |
الحد الأقصى لعدد المحطات لكل مقطع |
|
255 (يتم تحديد العدد المدعوم من المحطات بواسطة المحطة الرئيسية) |
بيئة العمل |
|
درجة حرارة العمل |
|
|
-20~60 |
℃رطوبة العمل |
|
5%~90% (بدون تكثيف) |
مستوى الحماية |
|
IP20 |
الأبعاد (طول*عرض*ارتفاع) |
|
27 مم*104 مم*114 مم |
التعبئة |
تفاصيل الطلب
المواصفات
|
رقم المنتج |
وحدة اقتران موزعة قابلة للتوسيع عمودياً بناقل داخلي OM521E، ناقل Modbus-TCP، 3 منافذ RJ45، ناقل خلفي WellAUBUS (تتالي كابل شبكة منفذ RJ45 أسود، طول وحدة كابل شبكة من الفئة 5e (محدود بـ 20 مترًا)، إجمالي كابل التوسيع الإجمالي (محدود بـ 150 مترًا)، ويمكن توسيع 16 وحدة. مصدر طاقة 24VDC، مع إعداد عنوان IP للمحطة بواسطة مفتاح قرصي مكون من 8 بت، يأتي الجسم مع 32DI (مدخل كاثود مشترك/أنود مشترك)، مستوى حماية IP20، يدعم تركيب سكة DN35 |
|
OM521E-1BL22-TCP |
وحدة اقتران موزعة قابلة للتوسيع عمودياً بناقل داخلي OM522E، ناقل Modbus-TCP، 3 منافذ RJ45، ناقل خلفي WellAUBUS (تتالي كابل شبكة منفذ RJ45 أسود، طول وحدة كابل شبكة من الفئة 5e (محدود بـ 20 مترًا)، إجمالي كابل التوسيع الإجمالي (محدود بـ 150 مترًا) ويمكن توسيع 16 وحدة. مصدر طاقة 24VDC، مع رمز قرصي مكون من 8 بت لتعيين عنوان IP للمحطة، يأتي الجسم مع 32DO (خرج PNP)، مستوى حماية IP20، يدعم تركيب سكة DN35 |
|
OM522E-1BL22-TCP |
وحدة اقتران موزعة قابلة للتوسيع عمودياً بناقل داخلي OM523E، ناقل Modbus-TCP، 3 منافذ RJ45، ناقل خلفي WellAUBUS (تتالي كابل شبكة منفذ RJ45 أسود، طول وحدة كابل شبكة من الفئة 5e (محدود بـ 20 مترًا)، إجمالي كابل التوسيع الإجمالي (محدود بـ 150 مترًا)، ويمكن توسيع 16 وحدة. مصدر طاقة 24VDC، مع إعداد عنوان IP للمحطة بواسطة مفتاح قرصي مكون من 8 بت، يأتي الجسم مع 16DI (مدخل كاثود مشترك/أنود مشترك)، 16DO (خرج PNP)، مستوى حماية IP20، يدعم تركيب سكة DN35 |
|
OM523E-1BL22-TCP |
أسئلة وأجوبة: |
1. هل أنت مصنع؟
نعم، لدينا خط إنتاج وفريق بحث وتطوير خاص بنا.
يرجى زيارتنا عبر رابط الواقع الافتراضي أدناه لرؤية مكتبنا ومنطقة الإنتاج لدينا.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2. ما هي المهلة الزمنية إذا طلبت؟
بعد استلام الدفعة، نبدأ الإنتاج.
إذا كنت تطلب بعض الموديلات الشائعة، فعادة ما يكون لدينا مخزون. بعد بعض الاختبارات، سنقوم بشحن المواد.
إذا لم يكن لدينا مخزون، فإن وقت الإنتاج عادة ما يكون 3-5 أيام عمل لأقل من 50 قطعة/زوج.
3. كيف ستشحن طلبي؟
سنرسل البضائع عن طريق الجو (DHL، UPS أو FEDEX) أو عن طريق البحر (للطلب بالجملة)
لا بأس بشحن العناصر المشتراة عبر حساب الشحن الخاص بالعميل أو وكيل الشحن.
يستغرق الأمر 3-5 أيام تقويمية للوصول إلى الجمارك المحلية للتخليص.
4. ما هو موك؟
1 قطعة/زوج.
بالنسبة للعديد من الموديلات، لدينا مخزون، ومن السهل إرسال عينات لاختبارك.
5. هل يمكنني الحصول على خصم؟
نعم وعادة ما يعتمد على الكمية وبعد اختبار العينة.
