محولات الألياف SFP ذات 24 منفذًا
الميزات الرئيسية لمفتاح الشبكة 24 منفذ
البيانات التقنية لمفتاح L3 المدار
| واجهة الإدخال والخروج | |
| القوة | التيار المتردد 100-240 فولت / 50-60 هرتز |
| الايثرنت |
24* منافذ SFP جيجابيت 8* موانئ جيجابيت إثنتر ((كومبو) 4* موانئ 10G SFP + 1* منفذ وحدة التحكم |
| الأداء | |
| عرض النطاق | 128 جيجابايت في الثانية |
| معدل إرسال الحزم | 95.23Mpps |
| DDR SDRAM | 128MByte |
| ذاكرة فلاش | 16MByte |
| محفظة الحزمة | 12M |
| عنوان ماك | 16K |
| الإطار الكبير | 10 كيلوبايت |
| شبكات الـ VLAN | نطاق VLAN 1-4094 ، مع أقصى نطاق VLAN نشط 4K |
| وضع النقل | تخزين وإرسال |
| المعيار | |
| بروتوكول الشبكة |
IEEE802.3 (إيثيرنت) IEEE802.3u (إيثيرنت السريع) الـ IEEE 802.3ab (Gigabit Ethernet) IEEE 802.3z (معيار الألياف الضوئية جيجابيت إثنتر) IEEE 802.3ae ((10G إثنتر) IEEE802.3x (تحكم التدفق) IEEE 802.3az (إيثانتر كفاءة الطاقة) IEEE 802.3ad ((تجميع الروابط) IEEE 802.1AB LLDP/LLDP-MED ((بروتوكول اكتشاف طبقة الرابط) IEEE 802.1D بروتوكول شجرة الانتشار ((STP) بروتوكول شجرة الانتشار السريع (RSTP) IEEE 802.1s بروتوكول شجرة الانتشار المتعدد (MSTP) IEEE 802.1Q (Visual LAN) IEEE 802.1p (تسمية VLAN) IEEE 802.1X (بروتوكول مراقبة الوصول إلى العميل / الخادم والتحقق من هويته) |
| معيار الصناعة |
EMS: EN61000-4-2 (ESD) EN61000-4-5 (الموجات) |
| الوسيط للشبكة |
10BASE-T: الفئة 3، 4، 5 أو أعلى UTP ((≤ 100m) 100BASE-TX: فئة 5 أو أعلى UTP ((≤ 100m) 1000BASE-TX: فئة 5 أو أعلى UTP ((≤ 100m) |
| الوسيط البصري |
الألياف متعددة الأوضاع: 850nm، 1310nm مسافة الإرسال: 550m/2Km الألياف ذات الوضع الواحد: 1310nm، 1550nm مسافة الإرسال: 20/40/60/80/100/120 كم |
| الشهادة | |
| شهادة السلامة | CE، FCC، RoHS |
| المعيار البيئي | |
| بيئة العمل |
درجة حرارة العمل: -10~50°C درجة حرارة التخزين: -40~70°C رطوبة العمل: 10% ~ 90% ، غير مكثفة درجة حرارة التخزين: 5٪ ~ 95٪ ، غير مكثفة |
| مؤشر LED | |
| مؤشر | PWR، SYS، SW، PoE/ACT، Link/ACT |
| PWR (ضوء الطاقة) | تشغيل: تشغيل، إيقاف: إيقاف |
| SYS (ضوء النظام) |
على: النظام الطبيعي، بلاشينغ: بدء النظام أو فشل |
| الرابط/ACT (الرابط والبيانات) | تشغيل: وصلة الاتصال، ومضات: نقل البيانات، إيقاف: ربط فصل |
| المواصفات الفيزيائية | |
| حجم الهيكل |
أبعاد المنتج: 440 * 205 * 44mm أبعاد الحزمة: 500*290*85ملم المنتج N.W: 3.06KG المنتج G.W: 3.63KG |
| معلومات عن التعبئة |
أبعاد الكرتون: 520*445*310ملم كمية التعبئة: 5 PCS وزن التعبئة: 19.15 كجم |
| تشغيل الكهرباء |
الجهد: AC 100-240V / 50-60Hz مصدر الطاقة: 12V8A |
| استهلاك الطاقة (ماكس) | أقصى 38 واط |
| قائمة الحزم |
مفتاح الايثرنات: 1 مجموعة دليل الاستخدام: 1 PCS شهادة: 1 PCS سلك التيار: 1PCS الكابلات المتسلسلة: 1PCS الأذن المرفقة: 1 زوج |

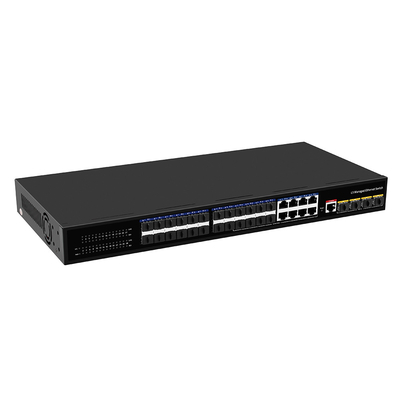

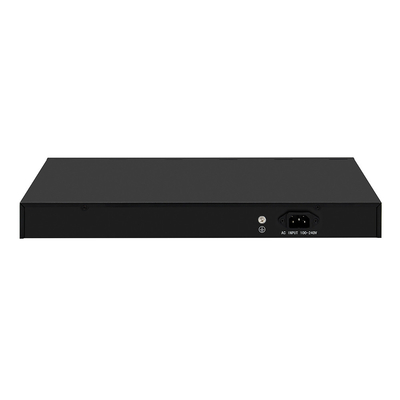

صور المنتج
وظيفة البرنامج
| وظيفة L3 | |
| IPv4 | واجهة VLAN IPv4 |
| الطرق الثابتة لـ IPv4 | |
| الـ ARP | |
| IPv6 | واجهة VLAN IPv6 |
| IPv6 الطرق الثابتة | |
| IPv6 ND | |
| RIP | V1/V2 |
| OSPF | معرف جهاز التوجيه |
| المصادقة | |
| v2 | |
| وظيفة L2 | |
| الميناء | مفتاح الميناء |
| وصف الميناء | |
| سرعة الميناء | |
| المرفأ المزدوج | |
| تحكم تدفق الميناء | |
| جمبو، تصل إلى 10K | |
| دعم 10G/2.5G (2023.3.2) | |
| وحدة الألياف ((DDM) | |
| تجميع الروابط | يدعم سياسة توازن الحمولة القاعدة على MAC و IP-MAC |
| مجموعة ثابتة وديناميكية | |
| يدعم LACP | |
| ما يصل إلى 8 مجموعات | |
| مراقبة العواصف | التمثيل |
| بث متعدد غير معروف | |
| غير معروف | |
| مرآة الميناء | شاشة واحدة إلى واحدة |
| العديد إلى شاشة واحدة | |
| دخول/خروج/كلاهما | |
| ما يصل إلى 4 مجموعات جلسات | |
| أمن الموانئ | قيود عنوان MAC |
| عنوان MAC للأمان في الميناء | |
| حماية / تقييد / إيقاف | |
| عزل الميناء | |
| الحد الأقصى لمعدل الميناء | |
| اكتشاف الحلقة | |
| شبكة VLAN | الوصول / الصندوق / الهجين |
| نفق VLAN (Q-in-Q Tunnel) | |
| فيديو قابل للتشابك من 1 إلى 4094 أقصى مجموعات VLAN 4K الثابتة |
|
| شبكة VLAN الصوتية | |
| ماك VLAN | |
| شبكة VLAN للمراقبة | |
| بروتوكول VLAN | |
| GVRP | |
| عنوان ماك | عنوان ديناميكي |
| عنوان ثابت | |
| عنوان التصفية | |
| بروتوكول الشجرة | STP/RSTP/MSTP |
| مرشح BPDU | |
| حارس الوحدة | |
| منفذ الحافة | |
| نظام ERPS | منفذ SFP فقط |
| جميع الميناء | |
| الـ LLDP | الـ LLDP |
| LLDP MED | |
| البث المتعدد | مراقبة IGMP |
| IGMP V1/V2/V3 | |
| منفذ جهاز التوجيه | |
| عنوان مجموعة IGMP الثابت | |
| تصفية مجموعات IGMP | |
| (كويرير) | |
| MLD Snooping | |
| MVR | |
| خدمة الجودة | تصنيف حركة المرور على أساس الأولوية الصارمة و WRR |
| أولوية الميناء | |
| 802.1P الأولوية | |
| أولوية خدمة البريد الإلكتروني | |
| أولوية DSCP IP | |
| يدعم ما يصل إلى 8 طوابير لكل ميناء | |
| ملاحظة ذات أولوية | |
| الخدمات | |
| DHCP | خادم DHCP |
| مجموعات المعلومات | |
| الارتباط الثابت | |
| رله DHCP | |
| الخيار 43 | |
| بروتوكول الوصول | HTTP |
| HTTPS | |
| تيلنت | |
| SSHv2 | |
| المدير ACL | |
| وقت انتهاء الجلسة | |
| إعادة محاولة كلمة المرور | |
| وقت الصمت | |
| الأمن | |
| AAA | نصف قطرها |
| TACACS+ | |
| 802.1X | |
| القاعدة على الميناء/MAC/local/WEB | |
| تحريات DHCP | العالمية / VLAN |
| الخيار 82 | |
| معرف الدوائر | |
| حماية مصدر IP | |
| فحص ARP الديناميكي | |
| (د.و.س) | |
| خط الجهاز | MAC ACL |
| صفحة إصدارات IPv4 | |
| IPV6 ACL | |
| التشخيص | |
| Syslog | رسالة تسجيل |
| الخادم البعيد | |
| (بينغ) | |
| مسار التتبع | |
| اختبار النحاس | |
| UDLD | |
| الإدارة | |
| مدير الوصول | وحدة التحكم |
| HTTP/HTTPS | |
| تيلنت | |
| SSH | |
| SNMP | |
| مدير بروتوكول الملكية الفكرية | عنوان ثابت |
| عميل DHCP | |
| يدعم عنوان IPv4 و IPv6 | |
| مدير شبكة VLAN | |
| الـ DNS | |
| مزامنة الوقت | SNTP |
| الوقت اليدوي | |
| SNMP | V1/V2C/V3 |
| المجتمع | |
| مستخدم V3 | |
| المجموعة | |
| مضيف الفخ | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 MIB الجسر | |
| RFC 1643 Ethernet MIB | |
| RFC 2819 RMON MIB (المجموعات 1، 2، 3 و 9) | |
| RFC 2863 واجهة MIB | |
| الـ LLDP | |
| الـ MIB الخاص | |
| RMON | الإحصاءات |
| التاريخ | |
| الحدث | |
| إنذار | |
| المستخدم | |
| البرمجيات الثابتة | تحديث البرمجيات الثابتة |
| التكوين | تحميل وتنزيل |
| حفظ | |
| إعادة التشغيل | |
| عجز المصنع | |
| الامتثال للمعايير | |
| IEEE 802.3x تحكم التدفق والضغط العكسي | |
| IEEE 802.3ad سلك الموانئ مع LACP | |
| بروتوكول IEEE 802.1D | |
| بروتوكول IEEE 802.1w Rapid Spanning Tree | |
| بروتوكول IEEE 802.1s متعدد الأشجار الممتدة | |
| فئة الخدمة IEEE 802.1p | |
| علامات IEEE 802.1Q VLAN | |
| IEEE 802.1x مراقبة شبكة مصادقة الموانئ | |
| IEEE 802.1ab LLDP | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
الملحقات
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| OSPLXG05D | 10GBASE-SR |
| OSPLXG06D | 10GBASE-SR (1310nm) |
| OSPLXG10D | 10GBASE-LR |
| OSPLXG40D | 10GBASE-ER |
| OSBLXG20D-23 | 10GBASE-BX-U (TX 1270 RX1330) |
| OSBLXG20D-32 | 10GBASE-BX-U (TX 1330 RX1270) |
