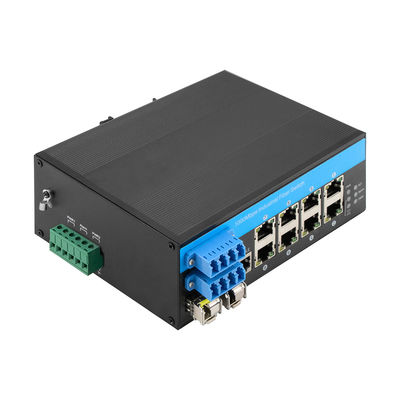

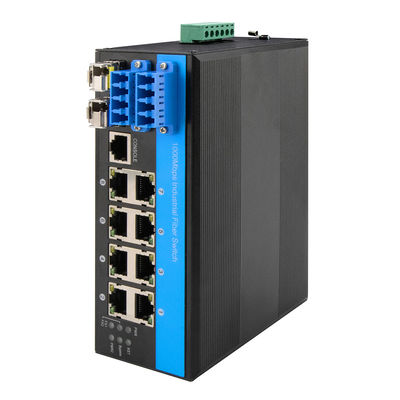

مفتاح تجاوز الألياف الضوئية المُدار عبر الويب
مقدمة إلى التبديل المدارة الصناعية
مواصفات محول إيثرنت المُدار
| اسم المنتج | محول تجاوز الألياف الصناعية المُدار بسرعة 10/100/1000 ميجا بت في الثانية (2F+8TP) |
| رقم الموديل | إم-FBS280GW |
| ميناء |
2 × منفذ SFP بسرعة 1000 ميجابت في الثانية SM: 1310 نانومتر/1550 نانومتر، 20 كم؛ 1490 نانومتر/1550 نانومتر، 40 ~ 120 كم مم: 1310 نانومتر، 2 كم 8x10/100/1000M UTP RJ45 (يدعم الاستشعار التلقائي MDI/MDIX) |
| معيار | IEEE 802.3، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
| معرف فلاند | 4096 |
| إطار جامبو | 9.6 كيلو بايت |
| جدول عناوين MAC | 8 ك |
| ميزات التبديل |
وضع النقل: التخزين والأمام تأخير الشحن: <10us عرض النطاق الترددي للنظام: 58 جيجابت في الثانية (بدون ازدحام المرور) حجم الرام: 128 ميجا حجم الفلاش: 16 ميجا |
| وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (أقل من 100 م) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (m100m) مسافة نقل منفذ SFP: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم |
| المصابيح | الطاقة، الشبكة، الألياف، الالتفافية |
| مزود الطاقة |
جهد الإدخال: تيار مستمر 12-52 فولت الطاقة بدون تحميل: 5 وات الاتصال العكسي: الدعم |
| بيئة |
درجة حرارة العمل: -40~75 درجة مئوية درجة حرارة التخزين: -40~85 درجة مئوية رطوبة العمل: 10%~90%، غير متكثفة رطوبة التخزين: 10%~95%، غير متكثفة |
| معايير الصناعة |
ESD: IEC61000-4-2، هواء ±15 كيلو فولت، اتصال ±6 كيلو فولت تحويل الأموال الإلكتروني: IEC61000-4-4، عام ±6 كيلو فولت زيادة التيار: IEC61000-4-5، التفاضلي ±2KV، المشترك±6KV |
|
شهادة |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 إن 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 لجنة الاتصالات الفيدرالية: 47 CFR FCC الجزء 15 الجزء الفرعي ب (الفئة ب) ANSI C63.4:2014 |
| المعلومات الميكانيكية |
القشرة: قذيفة معدنية مموجة فئة السلامة: IP40 الأبعاد: 158 × 115 × 60 ملم طريقة التركيب: Din-rail/التركيب على الحائط الوزن الصافي/الوزن الإجمالي: 0.75 كجم/0.9 كجم |
| ضمان | الاستبدال خلال سنة واحدة؛ 3 سنوات إصلاح |
ميزات الإدارة
ميزات تبديل الالتفافية البصرية
| اسم المنتج | الألياف تجاوز التبديل البصري |
| واجهة الطاقة | كتلة المحطة الصناعية القياسية. |
| حماية القطبية | يدعم |
| واجهة الألياف الضوئية | إل سي |
| نطاق الطول الموجي | 850±40/1300±40 نانومتر؛ 1260 ~ 1650 نانومتر |
| اختبار الطول الموجي | 850/1300 نانومتر؛ 1310/1550 نانومتر |
| إدراج الخسارة | النوع: 0.6 ديسيبل الحد الأقصى: 1.0 ديسيبل؛ النوع: 0.6 ديسيبل الحد الأقصى: 1.0 ديسيبل |
| خسارة العودة | MM≥30 ديسيبل SM≥50 ديسيبل |
| تداخل القنوات | MM≥35 ديسيبل SM≥55 ديسيبل |
| فقدان الاستقطاب | .050.05 ديسيبل |
| فقدان الطول الموجي | .050.05 ديسيبل |
| فقدان درجة الحرارة | .050.05 ديسيبل |
| التكرار | .050.05 ديسيبل |
| جهد التشغيل | 3.3 فولت-5 فولت |
| خدمة الحياة | ≥100000000 مرة |
| تبديل الوقت | ≥10 مللي ثانية |
| نقل الطاقة الضوئية | ≥500 ميغاواط |
| بيئة |
درجة حرارة العمل: -20 درجة ~ 70 درجة مئوية درجة حرارة التخزين: -40 درجة ~ 85 درجة مئوية |
مخطط الاتصال
1. الوحدة الضوئية المزدوجة SFP
إطار مراقبة الجودة
1. المعايير: الامتثال ISO9001، CE، FCC، RoHS، IEEE، ITU-T؛ تتماشى مع مواصفات العملاء ومعايير الأداء.
2. العملية: IQC ← التحكم في الإنتاج ← الاختبار الوظيفي ← الاختبار البيئي ← الاحتراق ← الفحص النهائي.
3. الاختبارات الرئيسية: الإنتاجية، VLAN/QoS، PoE، دقة الطول الموجي، OSNR، استقرار الطاقة، المتانة (-40 ~ 75 درجة مئوية).
4. الأدوات: OSA، مولد حركة المرور، محلل البروتوكول، الغرف البيئية.
5. الإدارة: التتبع الكامل، وسجلات مراقبة الجودة، والتحسين المستمر عبر RCA والتغذية الراجعة.
التعليمات
هل يدعم المحول الخاص بك أجهزة إرسال واستقبال بسرعة 155 ميجابايت/ثانية؟
ج: نعم، السرعة البصرية هي 100M/1000M/2500M. يرجى تكوين سرعة 100M في واجهة الإدارة، وحدات ميغابت تعمل.
هل من الممكن طباعة الشعار الخاص بي ؟
ج: نعم، عادة ما يكون موجودًا في اللوحة العلوية للجهاز.
ما هو ارتفاع الطاقة؟
ج: 6 كيلو فولت. هذا هو المعيار الشائع في السوق الآن.
هل تدعم المحولات الخاصة بك أي بروتوكولات رنين؟
ج: نعم، تدعم المحولات الخاصة بنا STP/RSTP/MSTP وERPS لتكوين الحلقة.
قائمة التعبئة
عند استخدام المنتج لأول مرة، يرجى التحقق أولاً مما إذا كانت العبوة كاملة وما إذا كانت الملحقات كاملة!
ملاحظة: لا يتم تضمين جهاز إرسال واستقبال الألياف ومحول الطاقة في العبوة، بل تحتاج إلى الشراء بشكل فردي.
