مفتاح التحكم في الألياف الضوئية
مقدمة إلى التبديل الصناعي المدار
مواصفات مفتاح Ethernet المدار
| اسم المنتج | 10/100/1000Mbps مدير التبديل الصناعي للفايبر باي باس (2F + 8TP) |
| رقم الطراز | IM-FBS280GW |
| الميناء |
2 x 1000Mpbs منفذ SFP SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2km 8x10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |
| المعيار | إيه إي إي 8023، IEEE802.3U ، IEEE802.3ab ، IEEE802.3z ، IEEE802.1d STP ، IEEE802.1w RSTP ، IEEE802.1s MSTP ، ITU-T G.8023 EPR / Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
| رقم تعريف أراضي الإقليم | 4096 |
| الإطار الكبير | 9.6KB |
| جدول عناوين MAC | 8K |
| ميزات التبديل |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 58 جيجابايت في الثانية ((غير ازدحام المرور) حجم الـ DRAM: 128M حجم الفلاش: 16M |
| وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) مسافة نقل منفذ SFP: 20Km، 40Km، 60Km، 80Km، 100Km |
| مصابيح LED | الطاقة، الشبكة، الألياف |
| إمدادات الطاقة |
الجهد الدخالي: DC 12-52V الطاقة في حالة عدم الحمل: 5W الاتصال العكسي: الدعم |
| البيئة |
درجة حرارة العمل: -40~75°C درجة حرارة التخزين: -40 ∼ 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
| معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المستخدمة في إصدارات الطاقة2020 المعيار EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 معيار EN 61000-3-3:2013/A2:2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR إف سي سي الجزء 15 الجزء الفرعي ب ((الفئة ب) ANSI C63.4:2014 |
| المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة فئة السلامة: IP40 الأبعاد: 158 × 115 × 60 ملم طريقة التثبيت: التثبيت على الحائط الوزن الصافي/الوزن الإجمالي: 0.75 كجم/0.9 كجم |
| الضمان | استبدال في غضون سنة واحدة ؛ إصلاح 3 سنوات |
خصائص الإدارة
خصائص مفتاح التحويل البصري
| اسم المنتج | محول بصري لتحويل الألياف |
| واجهة الطاقة | بلوك محطة صناعية قياسية |
| حماية القطبية | دعم |
| واجهة الألياف البصرية | LC |
| نطاق طول الموجة | 850±40/1300±40nm؛ 1260~1650nm |
| طول موجة الاختبار | 850/1300nm؛ 1310/1550nm |
| إدراج الخسارة | النوع:0.6 ديسيبل ماكس:1.0 ديسيبل ؛ النوع:0.6 ديسيبل ماكس1.0 ديسيبل |
| خسارة العائد | MM≥30 ديسيبل SM≥50 ديسيبل |
| قناة عبر الصوت | MM≥35 dB SM≥55 dB |
| خسارة الاستقطاب | ≤0.05 ديسيبل |
| فقدان طول الموجة | ≤0.05 ديسيبل |
| فقدان درجة الحرارة | ≤0.05 ديسيبل |
| التكرار | ≤0.05 ديسيبل |
| الجهد التشغيلي | 3.3V-5V |
| عمر الخدمة | ≥100000000 مرة |
| وقت التحول | ≤10 ms |
| الطاقة البصرية للنقل | ≤ 500 ميجاواط |
| البيئة |
درجة حرارة العمل: -20 درجة مئوية 70 درجة مئوية درجة حرارة التخزين: -40° ≈ 85°C |
مخطط الاتصال
1وحدة SFP الضوئية المزدوجة
الأسئلة الشائعة
هل يقوم مفتاحك بدعم 155 ميجابايت في الثانية؟
ج: نعم، السرعة البصرية هي 100M / 1000M / 2500M. يرجى تكوين 100M السرعة في واجهة الإدارة، وحدات ميجابيت تعمل.
هل من الممكن طباعة شعاري؟
ج: نعم، عادة ما يكون على اللوحة العلوية للجهاز.
ما هي موجة الطاقة؟
الجواب: 6 كيلو فولت. هذا هو المعيار الشائع في السوق الآن.
هل مفاتيحك تدعم أي بروتوكولات حلقة؟
ج: نعم، مفاتيحنا تدعم STP/RSTP/MSTP و ERPS لتكوين الحلقة.
قائمة التعبئة
عند استخدام المنتج للمرة الأولى، يرجى التحقق أولاً مما إذا كانت العبوة كاملة وما إذا كانت الملحقات كاملة!
ملاحظة: جهاز إرسال الألياف و أجهزة تكييف الطاقة غير مدرجين في الحزمة، تحتاج إلى شراء بشكل منفصل.

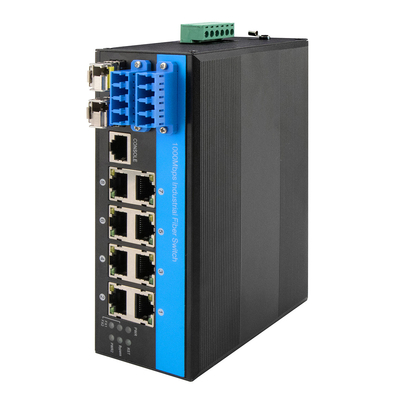

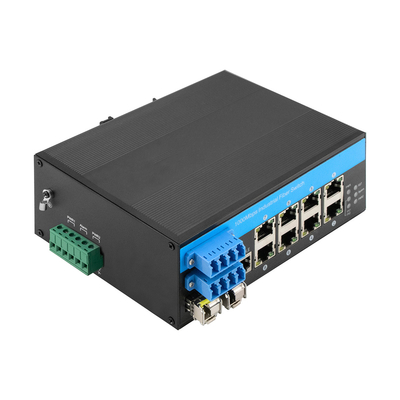

صور المنتج
