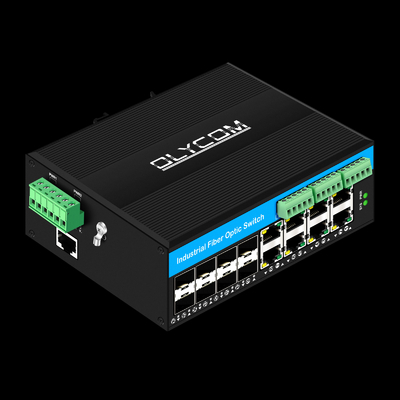

تم إدارة 16 منفذًا Gigabit Poe Switch Din-rail Network Switch
8RJ45+8SFP مع 4*RS485+2*CAN BUS
مواصفات مفتاح شبكة السكك الحديدية
| اسم المنتج | 10/100/1000Mbps مدير صناعي POE فائبر التبديل مع CAN الحافلة وRS485 |
| رقم الطراز | IM-FP888GW-2C4D |
| الميناء |
8 × 1000Mpbs منفذ SFP SM:1310nm/1550nm، 20Km ؛ 1490nm/1550nm، 40~120Km؛ MM:1310nm، 2Km؛ 8x10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) 2 × CAN Bus (معرف الإطار القياسي 11-بيت، ومعرف الإطار الممتد 29-بيت، دعم J1939، CANopen، DeviceNet وبروتوكولات أخرى (يتطلب تكوين البرمجيات الثابتة) 4 × RS485 (دعم بروتوكول TCP/UDP) 1 × منفذ وحدة التحكم (RJ45 ، معدل بود: 115200) |
| المعيار | إيه إي إي 8023، IEEE802.3U ، IEEE802.3ab ، IEEE802.3z ، IEEE802.1d STP ، IEEE802.1w RSTP ، IEEE802.1s MSTP ، ITU-T G.8023 EPR / Y.1344، IEEE802.1Q ، IEEE802.1X ، IEEE802.3ad ، IEEE802.3x ، IEEE802.3af ، IEEE802.3at ، IEEE802.1ad ، IEEE802.1p ، IEEE802.1ab ، IEEE802.3az |
| رقم تعريف أراضي الإقليم | 4096 |
| الإطار الكبير | 9.6KB |
| حجم جدول عناوين MAC | 8K |
| ميزات التبديل |
طريقة النقل:التخزين والإرسال عرض النطاق الترددي للنظام: 58 جيجابايت في الثانية (غير الازدحام المروري) حجم الـ DRAM: 128M حجم الفلاش: 16M حجم خزنة الحزم: 4Mb |
|
البروتوكول
|
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3z (1000Base-X) IEEE 802.3af 15.4W ((POE) IEEE 802.3 عند 30W ((POE +) IEEE 802.1D (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) حلقة ERPS من ITU-T G.8032 IEEE 802.1Q (( VLAN) IEEE 802.3x (تحكم التدفق) IEEE 802.3ad (LACP) IEEE 802.1p (QoS) IEEE 802.1ab ((LLDP) IEEE 802.1az ((EEE) RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 |
| إدارة L2+ |
يدعم IEEE802.1q VLAN ، VLAN الميناء ، Mac VLAN القائم ، IP subnet VLAN ، البروتوكول VLAN ، تحويل VLAN MVR. يدعم إدارة IEEE802.3az EEE (Ethernet كفاءة الطاقة) ، ويحسن استهلاك الطاقة. يدعم STP و RSTP و MSTP و ITU-T G.8032 Ethernet Protection Ring (EPR). يدعم QoS ، تصنيف الإرسال QoS ، CoS ، التحكم في عرض النطاق الترددي (اتجاه المدخلات / الإخراجات) ، قمع العواصف ، خدمات التفاضل. يدعم تجميع الروابط الديناميكية IEEE 802.3ad LACP ، تجميع الروابط الثابتة. يدعم اكتشاف IGMP/MLD V1/V2/V3، تصفية IGMP / تعديل IGMP، استفسار IGMP. يدعم تقرير IGMP الوكيل، الكشف عن MLD. الأمان: استناداً إلى الموانئ و ماك IEEE802.1X، RADIUS، ACL. دعم IEEE802.3az EEE (إيثانتر كفاءة الطاقة) TACACS +، HTTP/HTTPS، SSL/SSH v2. دعم Cisco® مثل CLI ، إدارة شبكة الويب ، SNMP v1 / v2c / v3 ، Telnet. دعم ترقية البرمجيات عبر TFTP و HTTP ، إزالة البرمجيات الثابتة لمنع فشل الترقية. دعم RMON، MIB II، التعكس، سجل الأحداث، DNS، NTP/SNTP، IEEE802.1ab LLDP. دعم IPV6، ICMP v6NTP/SNTP، TFTP، QOS، ACL. دعم SerialCRT،CLI،Telnet،SNMP،HTTP،SSH/SSL |
| إمدادات الطاقة |
فولتاج مدخل إمدادات الطاقة POE: 48V (ماكس 52V) ، طاقة الخروج لمصدر طاقة PoE واحد: 30W (الميناء 1 ~ 8) (معايير 802.3bt تتطلب تعليمات خاصة) |
| حافلة CAN |
المعايير: أيزو 11898-2 (CAN عالية السرعة) معدل الاتصال: 10Kbps ~ 1Mbps (يمكن تكوينه) الحد الأقصى لعدد العقد: 110 (مطابقة مقاومة الطرف الافتراضي) المقاومة النهائية: 120Ω (مقاومة النهائية الاختيارية المدمجة لكل CAN) حماية العزلة: يدعم عزل 2500 فولت DC (اختياري) بروتوكول الاتصال: يدعم CAN 2.0A / B ، CAN FD نطاق الجهد في الحافلة: -3V ~ + 32V (حماية ضد الزيادة) |
| RS485 |
المعايير: TIA/EIA-485-A وضع العمل: مزدوج كامل أو نصف مزدوج (يمكن تكوينه) معدل الاتصال: 115200bps (يمكن تكوينه) الحد الأقصى لعدد العقد: 32 (المعيار الافتراضي) أو قابلة للتوسع إلى 256 (المكثف مطلوب) حماية العزلة: يدعم عزل 1500 فولت DC (اختياري) نطاق الجهد في الحافلة: -7V ~ + 12V (حماية من الزيادة) |
| RS485/CAN الاستقرار | اختبار اتصال متواصل لمدة 72 ساعة تحت الحرارة القصوى، معدل خطأ بت الاتصال ≤1e-9 |
| مصابيح LED | الطاقة والشبكة والألياف والنظام |
| البيئة | درجة الحرارة العاملة: -40 °C ~ 75 °C ؛ درجة حرارة التخزين: -40 °C ~ 85 °C؛ رطوبة العمل: 10٪ ~ 90٪ ، غير مكثفة ؛ رطوبة التخزين: 10٪ ~ 95٪ ، غير مكثفة |
| السلامة |
"CE-EMC": معيار EN 55032:2015+AC:2016+A1:2020+A11:2020 المعيار EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 معيار EN 61000-3-3:2013/A2:2021/AC:2022 (CE-LVD): EN IEC 62368-1:2020+A11:2020 إدارة الاتصالات: 47 CFR FCC الجزء 15 الفرع B (الفئة B) ANSI C63.4:2014 |
| المعلومات الميكانيكية |
الغلاف:غلاف معدني مجفف؛ فئة السلامة: IP40؛ الأبعاد: 158 × 114.8 × 60 ملم طريقة التثبيت:تثبيت الدين ريل |
الملحقات
| جهاز استقبال صناعي SFP | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| محول الطاقة الصناعية دين-السكك الحديدية | |
| IM-DAC220/DC48V2.5A | AC220V إلى DC48V2.5A، -40 ∼80°C |
| إم-داك220/دي سي48ف5أ | AC220V إلى DC48V5A ، -40 ∼ 80 °C |
| إم-داك220/دي سي48ف10أ | AC220V إلى DC48V10A ، -40 ∼ 80 °C |
الأسئلة الشائعة
1هل أنت مصنع؟
نعم، لدينا خط إنتاجنا وفريق البحث والتطوير.
الرجاء زيارة موقعنا عبر الرابط VR أدناه لرؤية مكتبنا و منطقة الإنتاج.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2ما هو الوقت المحدد إذا طلبت؟
بعد تلقي الدفع، نبدأ الإنتاج.
إذا كنت تطلب بعض النماذج الشائعة، عادة ما يكون لدينا مخزون. بعد بعض الاختبارات، سنقوم بشحن المواد.
إذا لم يكن لدينا مخزون، وقت الإنتاج عادة 3 ~ 5 أيام عمل لأقل من 50pcs / أزواج.
3كيف سترسل طلبي؟
سوف نرسل البضائع جوا ((DHL، UPS أو FEDEX) أو بحرا ((للوصول إلى الطلبات الكبيرة)
من الجيد شحن البضائع المشتراة عبر حساب العميل أو شركة الشحن.
يستغرق 3 ~ 5 أيام تقويمية للوصول إلى الجمارك المحلية للتخليص.
4ما هو MOQ؟
واحد لكل زوج
بالنسبة للعديد من النماذج ، لدينا مخزون ، فمن السهل إرسال عينات لاختبارك.
5هل يمكنني الحصول على خصم؟
نعم، وعادة ما يستند إلى الكمية وبعد اختبار العينات.
