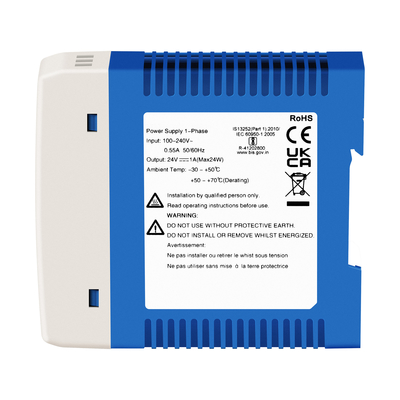

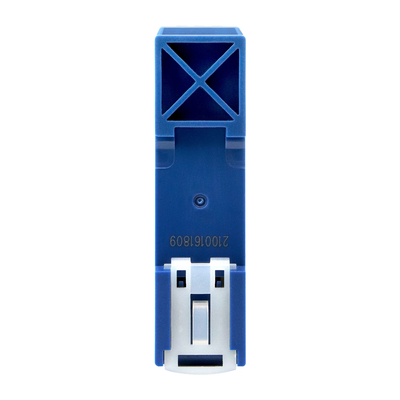

إمدادات الطاقة للسكك الحديدية Olycom Din 24 فولت
مقدمة
IM-DAC220/DC24V1A يحول AC220V إلى DC24V لمفتاحات Ethernet الصناعية
مع أداء جيد EMC، والحصانة من الضوضاء والموثوقية يمكن أن تضمن التشغيل المستقر والمتواصل لنظام الأتمتة
السمة الرئيسية
| المدخلات | |||||
| البند | ظروف التشغيل | دقيقة. | -أجل. | (ماكس) | الوحدة |
| نطاق الجهد المدخل | مدخلات التيار المتردد | 85 | 264 | VAC | |
| مدخلات التيار المباشر | 120 | 370 | VDC | ||
| تردد الجهد المدخل | مدخلات التيار المتردد | 47 | 63 | هرتز | |
| تيار المدخل | 115VAC | 0.55 | أ | ||
| 230VAC | 0.35 | ||||
| التيار الداخلي | 115VAC ((بداية باردة) | 20 | |||
| 230VAC ((بداية باردة) | 35 | ||||
| تيار التسرب | 240VAC | <0.5mA | |||
| سدادة ساخنة | غير متوفرة | ||||
| الناتج | ||||||||||
| البند | ظروف التشغيل | دقيقة. | -أجل. | (ماكس) | الوحدة | |||||
| دقة الجهد الخارجي | نطاق الحمل الكامل/48 فولت | ± 10 | % | |||||||
| نظام الخط | الحمل الاسمي | ± 10 | ||||||||
| تنظيم الحمل | 230VAC | ± 10 | ||||||||
| الحد الأدنى للحمل | 0 | |||||||||
| التموج والضوضاء |
عرض النطاق الترددي 20 ميغاهرتز (قيمة من قمة إلى قمة) |
120 | 150 | mV | ||||||
| معامل الحرارة | ± 0.03 | %/°C | ||||||||
| وقت الانتظار | 115VAC | 20 | ms | |||||||
| 230VAC | 50 | |||||||||
| إشارة موافقة |
التوتر الخارجي قابل للتعديل النطاق ADJ |
18-27V / 20mA
|
||||||||
| الحماية من التيار الزائد | ≥125% Io، وضع التيار الثابت، استرداد الذاتي | |||||||||
| حماية الدوائر القصيرة |
وضع التيار الثابت يسترد تلقائيًا بعد إزالة حالة الخطأ |
|||||||||
|
الحماية من الفولتشة الزائدة
|
≤32.4 فولت |
عثرة الجهد الخارجي
|
||||||||
| عامة | ||||||||||
| البند | ظروف التشغيل | دقيقة. | -أجل. | (ماكس) | الوحدة | |||||
|
اختبار العزلة
|
المدخلات | اختبار القوة الكهربائية لمدة 1 دقيقة، وتيار تسرب < 10mA | 4000 | VAC | ||||||
| المدخلات والمخرجات | 2000 | |||||||||
| الناتج | 500 | |||||||||
|
العزل المقاومة |
المدخلات | فولتاج الاختبار: 500VDC | 100 |
MΩ
|
||||||
| المدخلات والمخرجات | ||||||||||
| الناتج | ||||||||||
| درجة حرارة العمل | -30 | +70 | °C | |||||||
| درجة حرارة التخزين | -40 | +85 | ||||||||
| رطوبة التخزين | غير مكثفة | 10 | 95 | %RH | ||||||
| رطوبة العمل | 20 | 90 | ||||||||
| تردد التحول | 230VAC، حمولة 100٪ | 65 | كيلو هرتز | |||||||
| تخفيض الطاقة |
التشغيل درجة الحرارة تحديد السعر |
50 درجة مئوية إلى -70 درجة مئوية | 2.5 | %/°C | ||||||
| تخفيض الجهد المدخل | 85VAC-100VAC | 1.33 | %/VAC | |||||||
| معيار السلامة |
|
التصميم الرجوع إلى UL/EN/IEC/BS EN62368-1، UL61010-1، UL508 |
||||||||
| فئة السلامة | CLASSI | |||||||||
| MTBF | MIL-HDBK-217F@25°C | >300000 ساعة | ||||||||
| الميكانيكية | |
| مادة القضية | البلاستيك المقاوم للحرارة (UL94V-0) |
| البعد | 95.00 × 22.50 × 85.00 ملم |
| الوزن | 125 غرام (النوع) |
| طريقة التبريد | حركة الهواء الحرة |
معايير الاختبار
| التوافق الكهرومغناطيسي | |||
| الانبعاثات | المواصفات | CISPR32/EN55032 الفئة B | |
| RE | CISPR32/EN55032 الفئة B | ||
| التيار الهارموني | IEC/EN61000-3-2 الفئة A | ||
| الحصانة | الـ ESD |
IEC/EN 61000-4-2 الاتصال ± 6KV/الهواء ± 8KV |
المعايير A |
| RS | IEC/EN 61000-4-3 10 فولت/م | المعايير A | |
| الـ EFT | IEC/EN 61000-4-4 ±2KV | المعايير A | |
| الموجة | IEC/EN 61000-4-5 خط إلى خط ±2KV / خط إلى الأرض ±4KV | المعايير A | |
| CS | IEC/EN61000-4-6 10 Vr.m.s | المعايير A | |
| الـ PFMF | IEC/EN61000-4-8 30A/m | المعايير A | |
|
انخفاضات الجهد قطع قصيرة وتغيرات الجهد |
IEC/EN61000-4-11 100٪ غطس 1 فترات 30٪ خفض 25 فترات ((50 هرتز) 30 فترة ((60Hz) |
معايير B | |
الأسئلة العامة
ما هو الوقت المحدد إذا طلبت؟
بعد تلقي الدفع، نبدأ الإنتاج.
إذا كنت تطلب بعض النماذج الشائعة، عادة ما يكون لدينا مخزون. بعد بعض الاختبارات، سنقوم بشحن المواد.
إذا لم يكن لدينا مخزون، وقت الإنتاج عادة 3 ~ 5 أيام عمل لأقل من 50pcs / أزواج.
كيف سترسل طلبي؟
سوف نرسل البضائع جوا ((DHL، UPS أو FEDEX) أو بحرا ((للوصول إلى الطلبات الكبيرة)
من الجيد شحن البضائع المشتراة عبر حساب العميل أو شركة الشحن.
يستغرق 3 ~ 5 أيام تقويمية للوصول إلى الجمارك المحلية للتخليص.
ما هو MOQ؟
واحد لكل زوج
بالنسبة للعديد من النماذج ، لدينا مخزون ، فمن السهل إرسال عينات لاختبارك.
هل يمكنني الحصول على خصم؟
نعم، وعادة ما يستند إلى الكمية وبعد اختبار العينات.
