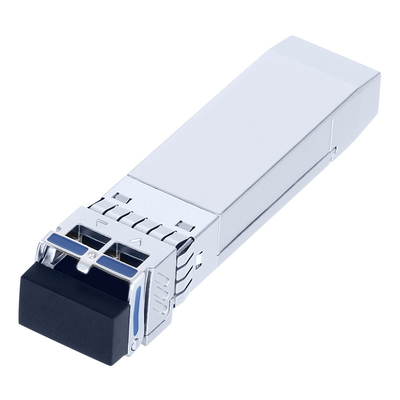

الوصف
التطبيق
25GBASE-LR
الخصائص البصرية والكهربائية
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة | الملاحظات | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | λc-65 | λc | λc+65 | nm | |||
| عرض الطيف ((-20dB) | Δλ | 1 | nm | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | ديسيبل | ||||
| متوسط الطاقة الخارجة | (بوت) | 0 | 6 | dBm | 1 | |||
| نسبة الانقراض | الطوارئ | 3.5 | ديسيبل | |||||
| إدخال البيانات التفاضل سوينغ | رقم السيارة | 180 | 850 | mV | 2 | |||
| عائق التفاضل المدخل | الرقم ZIN | 90 | 100 | 110 | Ω | |||
| قم بإيقاف تشغيل TX | قم بإيقاف | 2.0 | Vcc | V | ||||
| تمكين | 0 | 0.8 | V | |||||
| خطأ TX | الخطأ | 2.0 | Vcc | V | ||||
| عادي | 0 | 0.8 | V | |||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1260 | 1620 | nm | ||||
| حساسية المستقبل | -ثلاثون3 | dBm | 3 | |||||
| الحمل الزائد للمستقبل | 2 | dBm | 3 | |||||
| الـ (LOS De-Assert) | الخسارة | -15 | dBm | |||||
| أسعار الدفع | (لوسا) | -30 | dBm | |||||
| التهاب النسيج | 0.5 | ديسيبل | ||||||
| إصدار البيانات التفاضلية | (فوت) | 300 | 900 | mV | 4 | |||
| لوس انجلوس | عالية | 2.0 | Vcc | V | ||||
| منخفضة | 0.8 | V | ||||||
خريطة ذاكرة التشخيص الرقمي
توفر أجهزة الاستقبال محتويات ذاكرة ID المتسلسلة والمعلومات التشخيصية حول ظروف التشغيل الحالية عن طريق الواجهة المتسلسلة ذات الأسلاك الثنائية (SCL ، SDA).
يتم تنفيذ جميع المعلومات التشخيصية مع المعايرة الداخلية أو المعايرة الخارجية، بما في ذلك مراقبة الطاقة المستقبلة، ومراقبة الطاقة المنقولة، ومراقبة التيار التحيز،مراقبة الجهد التغذوي ومراقبة درجة الحرارة.
خريطة الذاكرة التشخيصية الرقمية تعريف حقول البيانات المحددة على النحو التالي.
وصف الدبوس
| الدبوس | اسم الإشارة | الوصف | إغلاق سيكو | الملاحظات |
| 1 | VEET | أرضية المرسل | 1 | |
| 2 | TX خطأ | إشارة خطأ جهاز الإرسال | 3 | الملاحظة 1 |
| 3 | TX المعاقين | إيقاف استخدام جهاز الإرسال | 3 | الملاحظة 2 |
| 4 | الـ SDA | إشارة بيانات SDA المتسلسلة | 3 | |
| 5 | الـ SCL | إشارة الساعة المتسلسلة SCL | 3 | |
| 6 | MOD_ABS | الوحدة غائبة، أرضية داخل الوحدة | 3 | |
| 7 | RS0 | غير متصلة | 3 | |
| 8 | لوس انجلوس | فقدان الإشارة | 3 | الملاحظة 3 |
| 9 | RS1 | غير متصلة | 3 | |
| 10 | فيير | أرضية المستقبل | 1 | |
| 11 | فيير | أرضية المستقبل | 1 | |
| 12 | RD- | إدخال البيانات المستلمة | 3 | الملاحظة 4 |
| 13 | RD+ | تم استلام البيانات | 3 | الملاحظة 4 |
| 14 | فيير | أرضية المستقبل | 1 | |
| 15 | الـ VCCR | إمدادات الطاقة للمستقبل | 2 | |
| 16 | الـ VCCT | إمدادات الطاقة للجهاز | 2 | |
| 17 | VEET | أرضية المرسل | 1 | |
| 18 | TD+ | نقل البيانات | 3 | الملاحظة 5 |
| 19 | تيد- | إرسال البيانات | 3 | الملاحظة 5 |
| 20 | VEET | أرضية المرسل | 1 |
البعد
معلومات الطلب
| رقم الجزء | وصف المنتج |
| OSPLTG10D | 1271~1371nm، 25.78Gbps، LC، 10km، 0°C~+70°C، مع DDM |
| دليل طول الموجة λC | |||||||||||
| الرمز | λC | الوحدة | الرمز | λC | الوحدة | الرمز | λC | الوحدة | الرمز | λC | الوحدة |
| 27 | 1271 | nm | 29 | 1291 | nm | 31 | 1311 | nm | 33 | 1331 | nm |
| 35 | 1351 | nm | 37 | 1371 | nm | ||||||
