مفتاح إيثرنت صناعي مُدار بـ 16 منفذًا بتقنية PoE جيجابت فيتيس
مزود طاقة مزدوج DC48V
الميزات الرئيسية لمفتاح PoE صناعي مُدار
مواصفات مفتاح جيجابت كامل صناعي
اسم المنتج | مفتاح ألياف PoE صناعي مُدار بسرعة 10/100/1000 ميجابت في الثانية (8F+8TP) |
رقم الموديل | IM-FP888GW |
المنفذ |
8 منافذ SFP بسرعة 1000 ميجابت في الثانية SM: 1310nm/1550nm, 20Km ;1490nm/1550nm, 40~120Km; MM: 1310nm, 2Km; 8x10/100/1000M UTP RJ45 (دعم الاستشعار التلقائي MDI/MDIX) |
المعيار | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
معرف VLAN | 4096 |
إطار جامبو | 9.6KB |
حجم جدول عناوين MAC | 8K |
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه عرض النطاق الترددي للنظام: 58 جيجابت في الثانية (بدون ازدحام مروري) حجم DRAM: 128M حجم Flash: 16M حجم مخزن الحزم: 4Mb |
وسائط الشبكة |
10BASE-T: CAT3, CAT4, CAT5 زوج ملتوي غير محمي (≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100m) منفذ SFP، مسافة الإرسال: 20Km, 40Km, 60Km, 80Km, 100Km |
مؤشرات LED | الطاقة، الشبكة، الألياف |
مزود الطاقة |
جهد إدخال طاقة PoE: 48V (حد أقصى 52V)، طاقة خرج طاقة PoE واحدة: 15.4W (المنفذ 1~8) (معايير 802.3at تتطلب تعليمات خاصة) |
البيئة | درجة حرارة التشغيل: -40 درجة ~ 75 درجة مئوية؛ درجة حرارة التخزين: -40 درجة ~ 85 درجة مئوية؛ رطوبة التشغيل: 10% ~ 90%، غير متكثفة؛ رطوبة التخزين: 10% ~ 95%، غير متكثفة |
معايير الصناعة |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8; Traffic Control: NEMA-TS2; Vibration: IEC 60068-2-6; Freefall: IEC 60068-2-32; Shock: IEC 60068-2-27; Rail Traffic: EN 50121-4 |
السلامة | علامة CE، تجارية؛ CE/LVD EN60950 |
معلومات ميكانيكية |
الغطاء: غلاف معدني مموج؛ فئة السلامة: IP40؛ الأبعاد: 158 × 114.8 × 60 مم؛ طريقة التركيب: تركيب سكة Din |
الضمان | 3 سنوات |

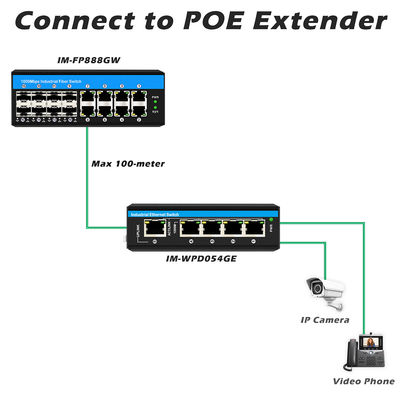

التطبيق
خطوات الإنتاج
اللحام: لحام المكونات الضرورية
التنظيف: لتجنب أي خلل محتمل بسبب الغبار أو الخردة على لوحات PCB.
التجميع: بناء مكونات المنتج، مثل الألواح والمسامير ولوحات PCB.
الاختبار: للتأكد من أن المنتج يعمل بشكل جيد بشكل أساسي بعد التجميع
الشيخوخة: للتحقق مما إذا كان المنتج يمكن أن يعمل بسلاسة لفترة طويلة دون أي مشاكل بسيطة مثل مؤشرات LED والجهد. عادة ما يستمر هذا لمدة 24 إلى 48 ساعة.
الاختبار: لاختبار ما إذا كان المنتج يمكنه معالجة البيانات أو إشارات الفيديو بشكل صحيح. هل هناك أي فقدان للبيانات؟ هل معدل الإرسال صحيح؟ هل هناك أي فشل في حزمة البيانات؟ سيتم التحقق من هذه الأسئلة في هذا الإجراء.
اختبار مراقبة الجودة: هذا هو الفحص الثالث والأخير لجودة المنتج. إذا سار على ما يرام، فسيقوم موظفو التعبئة لدينا بتعبئته وفقًا لمتطلبات العميل وإرفاق ملصق منتج بصندوق التعبئة.
عند الانتهاء من كل ما سبق، سينتقل المنتج إلى السوق.
الأسئلة الشائعة:
1. ما هو مدخل الطاقة؟
ج: بالنسبة لمفاتيح PoE المُدارة غير PoE، فإنه يستقبل DC12V~52V، بالنسبة لمفاتيح PoE المُدارة، فإنه يستقبل DC48V~52V. تدعم جميع الموديلات إدخالًا زائدًا عن الحاجة.
2. ما هي ميزانية PoE؟
ج: خرج PoE القياسي هو 30 واط لكل منفذ.
على سبيل المثال، IM-FP288GW، يحتوي على 8 منافذ PoE، لذا فإن الميزانية هي 30 واط/منفذ * 8 منافذ = 240 واط.
يمكننا أيضًا دعم خرج 60 واط إذا لزم الأمر، يرجى التأكيد معنا.
3. كيف يمكنني تثبيت الجهاز؟
ج: يدعم كل طراز في هذه السلسلة تركيب DIN35/الحائط.
يتطلب ملحقات ضرورية في التثبيت مثل البراغي ومجموعة التركيب وما إلى ذلك، يتم تضمين بعضها في صندوق التعبئة، وبعضها الآخر غير مضمن.
4. هل من الممكن كتابة الملصق كما أريد؟
ج: نعم، يرجى فقط إرسال المحتوى والتنسيق، وسنقوم بطباعة عينة لتأكيدك.
عادة ما يتم إرفاق الملصق باللوحة الجانبية.
5. هل من الممكن طباعة شعاري؟
ج: نعم، عادة ما يكون على اللوحة العلوية للجهاز.
