المواصفات
| المدخلات | |||||
| البند | ظروف التشغيل | دقيقة. | -أجل. | (ماكس) | الوحدة |
| نطاق الجهد المدخل | المدخلات الاسمية (الجهد المعتمد) | 100 | 240 | VAC | |
| مدخلات التيار المتردد | 90 | 264 | |||
| مدخلات التيار المباشر | 120 | 370 | VDC | ||
| تردد الجهد المدخل | 47 | 63 | هرتز | ||
| تيار المدخل | 115VAC | 2 | أ | ||
| 230VAC | 1 | ||||
| التيار الداخلي | 115VAC ((بداية باردة) | 25 | |||
| 230VAC ((بداية باردة) | 45 | ||||
| عامل الطاقة | 115VAC | 0.98 | |||
| 230VAC | 0.94 | ||||
| تيار التسرب | 240VAC | <0.5mA | |||
| سدادة ساخنة | غير متوفرة | ||||
| الناتج | |||||
| البند | ظروف التشغيل | دقيقة. | -أجل. | (ماكس) | الوحدة |
| دقة الجهد الخارجي |
نطاق الحمل الكامل/48 فولت
|
± 10
|
% | ||
| نظام الخط | الحمل الاسمي | ± 0.5 | |||
| تنظيم الحمل | 0٪ - 100٪ الحمل | ± 10 | |||
| التموج والضوضاء |
عرض النطاق الترددي 20 ميغاهرتز (قيمة من قمة إلى قمة) |
150 | mV | ||
| معامل الحرارة | ± 0.03 | %/°C | |||
| الحد الأدنى للحمل | % | ||||
| وقت الانتظار | 115VAC | 12 | ms | ||
| 230VAC | 60 | ||||
| حماية الدوائر القصيرة | وقت الاسترداد<3s بعد اختفاء الدائرة القصيرة | التيار المستمر، المستمر، التعافي الذاتي | |||
| الحماية من التيار الزائد | درجة الحرارة الطبيعية |
105% - 150% وضع التيار الثابت استرداد تلقائي بعد إزالة حالة الخطأ |
|||
|
الحرارة المنخفضة درجة حرارة عالية |
≥105% وضع التيار الثابت استرداد تلقائي بعد إزالة حالة الخطأ |
||||
| الحماية من الفولتشة الزائدة | 48 فولت | ≤ 60 فولت (إغلاق الجهد الخارجي ، إعادة تشغيل للإنعاش) | |||
| حماية من زيادة درجة الحرارة | تشغيل التيار الكهربائي الخروج إيقاف، وإعادة تشغيل للانتعاش بعد انخفاض درجة الحرارة | ||||
| عامة | ||||||||
| البند | ظروف التشغيل | دقيقة. | -أجل. | (ماكس) | الوحدة | |||
|
اختبار العزلة
|
المدخلات |
اختبار القوة الكهربائية لمدة دقيقة واحدة تيار تسرب < 10mA |
2000 | VAC | ||||
| المدخلات والمخرجات | 4000 | |||||||
| الناتج | 500 | |||||||
|
العزل المقاومة |
المدخلات |
عند 500VDC
|
50 |
MΩ
|
||||
| المدخلات والمخرجات | 50 | |||||||
| الناتج | 50 | |||||||
| درجة حرارة العمل | -30 | +70 | °C | |||||
| درجة حرارة التخزين | -40 | +85 | ||||||
| رطوبة التخزين | غير مكثفة | 10 | 95 | %RH | ||||
| رطوبة العمل | 20 | 95 | ||||||
| تردد التحول | 65 | كيلو هرتز | ||||||
| تخفيض الطاقة |
التشغيل درجة الحرارة تحديد السعر |
-30 درجة مئوية إلى -10 درجة مئوية | 2.0 |
%/°C
|
||||
| +45°C إلى +70°C | 2.0 | |||||||
| تخفيض الجهد المدخل | 90VAC-100VAC | 2.0 | %/VAC | |||||
| معيار السلامة |
|
الموافقة على سلامة IS13252 (الجزء 1) و EN62368-1، BS EN 62368-1 (التقرير) التصميم الرجوع إلى UL62368-1، UL61010-1 |
||||||
| فئة السلامة | الفئة الأولى | |||||||
| MTBF | MIL-HDBK-217F@25°C | ≥300000 ساعة | ||||||
مقدمة

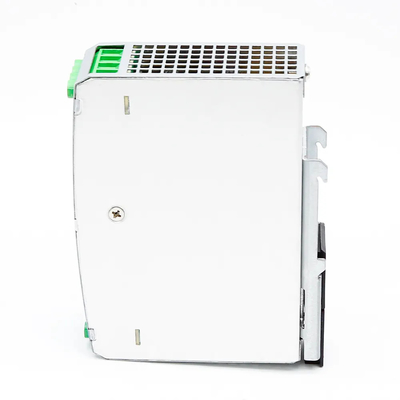

IM-DAC220/DC48V1.6A يحول AC220V إلى DC48V لمفتاحات PoE الصناعية
مع أداء جيد EMC، والحصانة من الضوضاء والموثوقية يمكن أن تضمن التشغيل المستقر والمتواصل لنظام الأتمتة
المعلومات الميكانيكية
| مادة القضية | المعدن (AL1100، SGCC) |
| البعد | 32.00ملم × 125.00ملم × 87.50ملم |
| الوزن | 350 غرام ((النوع)) |
| طريقة التبريد | حركة الهواء الحرة |
المنحنى المميز
ملاحظة
1مع فولتاج مدخل التيار المتردد بين 90-100VAC ومدخل التيار المتردد بين 120-140VDC يجب تخفيض قوة الإخراج وفقاً لأحكام تخفيض درجة الحرارة
2هذا المنتج مناسب للتطبيقات باستخدام تبريد الهواء الطبيعي
| التوافق الكهرومغناطيسي | |||
| الانبعاثات | المواصفات | CISPR32/EN55032 الفئة B | |
| RE | CISPR32/EN55032 الفئة B | ||
| التيار الهارموني | IEC/EN61000-3-2 الفئة A | ||
| الحصانة | الـ ESD |
IEC/EN 61000-4-2 الاتصال ± 6KV/الهواء ± 8KV |
المعايير A |
| RS | IEC/EN 61000-4-3 10 فولت/م | المعايير A | |
| الـ EFT | IEC/EN 61000-4-4 ±2KV | المعايير A | |
| الموجة | IEC/EN 61000-4-5 خط إلى خط ±2KV / خط إلى الأرض ±4KV | المعايير A | |
| CS | IEC/EN61000-4-6 10 Vr.m.s | المعايير A | |
|
انخفاضات الجهد قطع قصيرة وتغيرات الجهد |
IEC/EN61000-4-11 0٪، 70٪
|
معايير B | |
خيارات الطلب
| IM-DAC220/DC12V1.67A | AC220V إلى DC12V1.67A ، 20W ، Din Rail Mounted ، -30 °C 70 °C |
| إم-داك 220/DC24V1A | AC220V إلى DC24V1A ، 24W ، Din Rail Mounted ، -30 °C ∼ 70 °C |
| إم-داك220/دي سي48ف1.6أ | AC220V إلى DC48V1.6A ، 76.8W ، Din Rail Mounted ، -30 °C 70 °C |
| IM-DAC220/DC48V2.5A | AC220V إلى DC48V2.5A ، 120W ، Din Rail Mounted ، -40 ° C ∼ 70 ° C |
| إم-داك220/دي سي48ف5أ | AC220V إلى DC48V5A ، 240W ، Din Rail Mounted ، -40 ° C ∼ 70 ° C |
| إم-داك220/دي سي48ف10أ | AC220V إلى DC48V10A ، 480W ، Din Rail Mounted ، -40 °C 70 °C |
