مفتاح PoE صناعي يعمل بالطاقة DC لأنظمة الطاقة الشمسية والبطارية الاحتياطية
الميزات الرئيسية لمفتاح إدخال DC بجهد 12 فولت/24 فولت/48 فولت
| اسم المنتج | مفتاح شبكة PoE صناعي بسرعة 10/100/1000 ميجابت في الثانية (5TP) |
| رقم الموديل. | IM-WP054BGE |
| المنفذ |
منفذ شبكة وصلة صاعدة واحد بسرعة 10/100/1000 ميجابت في الثانية 4 x10/100/1000M UTP RJ45 (دعم الاستشعار التلقائي MDI/MDIX) |
| البروتوكول |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W (PoE+) |
| ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 10 جيجابت في الثانية (بدون ازدحام مروري) معدل إعادة التوجيه: 14.88Mpps MAC: 2K حجم مخزن الحزم: 1.75 ميجابايت |
| وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) |

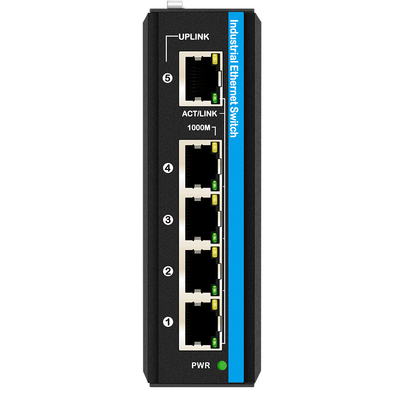

| مصابيح LED |
الطاقة، الشبكة PWR: الطاقة
برتقالي نحاسي: مؤشر السرعة تشغيل: سرعة التشغيل 1000 ميجابت في الثانية إيقاف التشغيل: سرعة التشغيل غير متصلة أو 10/100 ميجابت في الثانية
أخضر نحاسي: مؤشر الارتباط/التشغيل تشغيل: الإرسال طبيعي وميض: قيد الإرسال إيقاف التشغيل: الإرسال غير طبيعي |
| مزود الطاقة |
جهد إدخال مزود طاقة PoE: DC12V-48V طاقة خرج مزود طاقة PoE واحد: 15.4 واط/30 واط (المنفذ 1~4) إجمالي ميزانية PoE: 120 واط جهد خرج PoE: DC48V، PoE نشط |
| البيئة |
درجة حرارة التشغيل: -40 درجة ~ 75 درجة مئوية درجة حرارة التخزين: -40 درجة ~ 85 درجة مئوية الرطوبة التشغيلية: 10% ~ 90%، غير متكثفة رطوبة التخزين: 10% ~ 95%، غير متكثفة |
| معايير الصناعة |
ESD: IEC61000-4-2، ±15KV هواء، ±6KV تلامس EFT: IEC61000-4-4، عام ±6KV اندفاع التيار: IEC61000-4-5، تفاضلي ±2KV، مشترك ±6KV |
|
الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC الجزء 15 الجزء الفرعي B (الفئة B) ANSI C63.4: 2014 |
|
الضمان |
3 سنوات، دعم فني مدى الحياة |
قائمة التعبئة
ملاحظة
الملحقات (قوس سكة DIN، مزود الطاقة، كابل الشبكة وما إلى ذلك) غير مضمنة في صندوق التعبئة
يرجى إعداده بنفسك أو شراء مجموعة كاملة منا
معلومات صندوق الشحن
حجم المنتج: 11.4*9.3*3.5 سم
حجم الصندوق الداخلي: 23*16.5*5.8 سم
وزن المنتج: 0.35 كجم
وزن التعبئة: 0.45 كجم
حجم الصندوق الرئيسي: 67*33*47 سم
كمية التعبئة: 40 قطعة
وزن التعبئة: 20 كجم

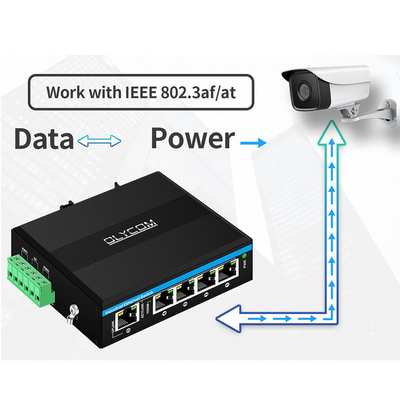

تطبيق مفتاح PoE الحافة خارج الشبكة
في نظام PoE، تتلقى معظم الأجهزة DC48V أو حتى جهد أعلى لكي تعمل، إذا كان DC12V أو DC24V فقط، فلن يعمل PoE).
يوجد معزز جهد مدمج في طراز IM-WP054BGE يعزز إدخال DC المنخفض (عادةً DC12V~DC48V) من محول الطاقة، و UPS، وطاقة البطارية وما إلى ذلك.
ثم سيتم تنشيط PoE لسيناريوهات أمان الدوائر التلفزيونية المغلقة.
فيما يلي بعض التطبيقات الشائعة
راجع الشرح التفصيلي التالي
بالنسبة للسيناريوهات المذكورة أعلاه، لدينا مجموعات تركيب مختلفة لسهولة التركيب.
بشكل عام، يساعد IM-WP054BGE
1، تعزيز DC12V/DC24V إلى DC48V
2، اتصال ذكي مع الأجهزة المستندة إلى IP
توفير الطاقة لأجهزة PoE
إرسال إشارة الشبكات فقط مع الأجهزة غير PoE
إنه حل مثالي لنظام مراقبة الطاقة منخفضة الجهد.
طريقة التركيب
خيارات الطلب
| IM-WS050GE |
مفتاح إيثرنت صناعي 5*100/1000M، غير مُدار، غير PoE، إدخال مزدوج DC12V~DC52V
مثالي في شبكة المركبات أو نظام التشغيل الآلي الصناعي |
| IM-WP054GE |
مفتاح PoE صناعي 5*100/1000M، غير مُدار، PoE af/at للمنفذ 1~4، ميزانية 120 واط إدخال مزدوج DC48V~DC52V ملاحظة: PoE bt*60W اختياري
مثالي في نظام أمان الدوائر التلفزيونية المغلقة |
| IM-WP054BGE |
مفتاح PoE صناعي 5*100/1000M، غير مُدار، PoE af/at للمنفذ 1~4، ميزانية 120 واط إدخال مزدوج DC12V~DC48V مع معزز طاقة داخلي
مثالي في شبكة المركبات أو نظام الطاقة الشمسية |
|
IM-WPD054GE
|
مفتاح PoE صناعي 5*100/1000M، غير مُدار، منفذ 1*PD (30 واط/60 واط/90 واط)+PoE af/at للمنفذ 1~4، لا حاجة لاستخدام مصدر طاقة إضافي
مثالي في نظام أمان الدوائر التلفزيونية المغلقة |
| IM-WS050GM |
مفتاح مُدار عبر الويب صناعي 5*100M/1000M، مُدار عبر الويب (QoS، VLAN وما إلى ذلك)، غير PoE إدخال مزدوج DC12V~DC52V مثالي في أنظمة التشغيل الآلي الصناعي |
الأسئلة الشائعة
1، على أي شريحة يعتمد؟
Olycom: Realtek
2، هل يمكنني تخصيصه؟
Olycom: نعم. نحن ندعم خدمات OEM مثل الشعار واسم الطراز والملصق وقناع PVC وأجزاء المنتج (طقم التركيب، كتلة طرفية للطاقة وما إلى ذلك)
3، هل يمكنني توصيله بأجهزة 10/100M؟
Olycom: نعم. جميع المنافذ ذات استشعار تلقائي بسرعة 10/100/1000M
4، هل تقومون بـ SKD/CKD؟
ج: نعم
بصفتنا مصنعًا، فقد تعاملنا مع هذا عدة مرات.
