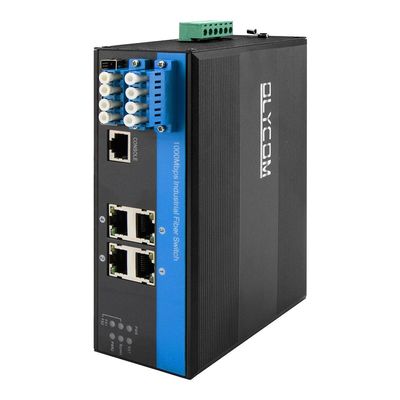

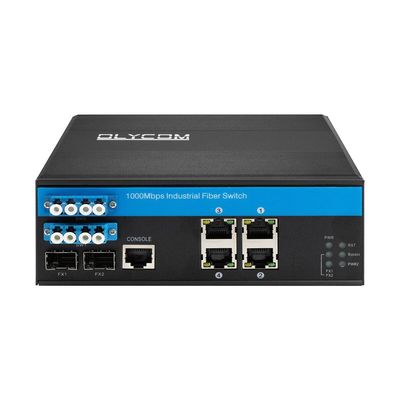

مفتاح صناعي مُدار L2 مع وظيفة تجاوز D2*2B
موصل SM LC لحماية خط الألياف البصرية
الميزات الرئيسية لمفتاح تجاوز الألياف البصرية المُدار
IM-FBS240GW هو مفتاح تجاوز ألياف صناعي بسرعة 10/100/1000 ميجابت في الثانية يدعم الميزات التالية
وكجزء لا غنى عنه من نظام حماية الاتصالات البصرية، فإن تجاوز الألياف موثوق به للغاية ومستقر لاحتياجات مسارات الألياف المختلفة مثل
في الوقت نفسه، يتميز مفتاح تجاوز الألياف بـ
مواصفات المفتاح الصناعي جيجابت كامل
|
اسم المنتج |
صناعي مُدار 10/100/1000 ميجابت في الثانية مفتاح تجاوز الألياف (2F+4TP) |
|
رقم الموديل |
IM-FBS2; الأبعاد:GW |
|
المنفذ |
2 × 2.5G منفذ SFP SM:1310 نانومتر/1550 نانومتر,20 كم ;1490 نانومتر/1550 نانومتر; 40~120 كم3MM:1310 نانومتر; 2 كم; ; × 10/100/1000M UTP RJ45 (يدعم الاستشعار التلقائي MDI/MDIX) |
|
المعيار |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
معرف VLAND |
4096 |
|
إطار جامبو |
9.6 كيلوبايت |
|
جدول عناوين MAC |
8 آلاف |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه عرض نطاق النظام:58جيجابت في الثانية (بدون ازدحام مروري) حجم ذاكرة الوصول العشوائي الديناميكي: 128 ميجابايت حجم ذاكرة الفلاش: 16 ميجابايت |
|
وسائط الشبكة |
10BASE-T: زوج ملتوي غير محمي من الفئة 3، الفئة 4، الفئة 5 (≤100 متر) 100/1000BASE-TX: زوج ملتوي محمي من الفئة 5 أو أعلى (≤100 متر) منفذ SFP، مسافة الإرسال: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم |
|
مصابيح LED |
الطاقة، الشبكة، الألياف, تجاوز |
|
مزود الطاقة |
جهد الإدخال: تيار مستمر 12-52فولت3طاقة عدم التحميل: 5 واط4 التوصيل العكسي: دعم |
|
البيئة |
درجة حرارة العمل;75 درجة مئوية; 3: -40 درجة مئوية ~ 85 درجة مئوية;رطوبة العمل: 10% ~ 90%, بدون تكثيف; EMI: FCC الجزء 15 القسم الفرعي B الفئة أ، EN 55022 الفئة أ3بدون تكثيف; EMI: FCC الجزء 15 القسم الفرعي B الفئة أ، EN 55022 الفئة أ |
|
EMS: EN 61000-4-2 (ESD) المستوى 3، EN 61000-4-3 (RS) المستوى 3، EN 61000-4-4 (EFT) المستوى 3 |
, EN 61000-4-5 (Surge) المستوى 3، EN 61000-4-6 (CS) المستوى 3; EN 61000-4-8; التحكم في حركة المرور: NEMA-TS23الاهتزاز: IEC 60068-2-63السقوط الحر: IEC 60068-2-323الصدمة: IEC 60068-2-273حركة مرور السكك الحديدية: EN 50121-43علامة CE، تجاري |
|
; |
CE/LVD EN609503الغلاف: غلاف معدني مضلع |
|
; |
فئة السلامة: IP40; الأبعاد:3 551111 3 × 60 ممتجاوز الأليافالضمان3 |
|
سنوات |
تجاوز الألياف الفئة |
|
الوحدة |
|||
|
المواصفات |
نطاق الطول الموجي |
نانومتر |
|
|
850±40/1300±40 |
1310/1550 |
طول موجي الاختبار |
نانومتر |
|
850/1300 |
1310/1550 |
فقدان الإدخال |
ديسيبل |
|
نموذجي: 0.6، الحد الأقصى: 1.0 |
جهد التشغيل |
فقدان العودة |
ديسيبل |
|
MM≥30 |
جهد التشغيل |
تداخل القناة ديسيبل |
|
|
MM≥35 |
جهد التشغيل |
فقدان الاستقطاب ديسيبل |
|
|
≤0.05 |
جهد التشغيل |
فولت |
|
|
≤0.05 |
جهد التشغيل |
فولت |
|
|
≤0.05 |
جهد التشغيل |
فولت |
|
|
≤0.05 |
جهد التشغيل |
فولت |
|
|
3.3 فولت - 5 فولت |
عمر الخدمة |
مرات |
|
|
≥100000000 |
وقت التبديل |
مللي ثانية |
|
|
≤10 |
طاقة الإرسال البصري |
ملي واط |
|
|
≤500 |
درجة حرارة التشغيل |
درجة مئوية |
|
|
-20~+70 |
درجة حرارة التخزين |
درجة مئوية |
|
|
-40~+85 |
التطبيق |
خطوات الإنتاج |
|
اللحام
: لحام المكونات الضرورية
التنظيف: لتجنب أي خلل محتمل بسبب الغبار أو الخردة على لوحات الدوائر المطبوعة.
التجميع: بناء مكونات المنتج، مثل الألواح، البراغي، لوحات الدوائر المطبوعة.
الاختبار: للتأكد من أن المنتج يعمل بشكل جيد بشكل أساسي بعد التجميع
اختبار مراقبة الجودة: للتحقق مما إذا كان المنتج يمكن أن يعمل بسلاسة لفترة طويلة دون أي مشاكل بسيطة مثل مؤشرات LED، الجهد. يستمر هذا عادة لمدة 24 إلى 48 ساعة.
الاختبار: لاختبار ما إذا كان المنتج يمكنه معالجة إشارات البيانات أو الفيديو بشكل صحيح. هل هناك أي فقدان للبيانات؟ هل معدل الإرسال صحيح؟ هل هناك أي فشل في حزم البيانات؟ سيتم التحقق من هذه الأسئلة في هذه الإجراءات.
اختبار مراقبة الجودة: هذا هو الفحص الثالث والأخير لجودة المنتج. إذا سار على ما يرام، سيقوم موظفو التعبئة لدينا بتعبئته وفقًا لمتطلبات العميل وإرفاق ملصق المنتج بصندوق التعبئة.
عند الانتهاء من كل ما سبق، سيذهب المنتج إلى السوق.الأسئلة الشائعة:
ما هو مفتاح تجاوز الألياف البصرية؟
ج: يُطلق عليه أيضًا اسم TAP تجاوز يستخدم للتبديل التلقائي للعقد المعيبة عند حدوث انقطاع التيار الكهربائي أو الأعطال، وهذا يؤمن الإرسال البصري الكامل.
أين يتم استخدامه؟
ج: يُستخدم بشكل أساسي لمنع انقطاع الشبكة، وحماية الشبكة أو التحكم في نظام الشبكات في الاتصالات البصرية.
يمكن استخدامه في هياكل شبكات الألياف الحلقية أو الخطية مثل أنظمة اتصالات السكك الحديدية، وأتمتة المصانع، ومحطات الطاقة الفرعية.
ما هي خيارات الطلب؟
ج: يوجد موصل SC أحادي الوضع (4 منافذ)، LC أحادي الوضع (4 منافذ و 8 منافذ) و LC متعدد الأوضاع (4 منافذ و 8 منافذ) لاختيارك كما في الصور أدناه.
هل يمكن لوحدات تجاوز الألياف الخاصة بك العمل مع مفاتيح مختلفة؟
ج: نعم، هذا الجهاز يتعلق بمستوى الإرسال البصري ولا يتضمن أي بروتوكولات شبكة.
يمكن أن يعمل مع أي مفاتيح بمعدلات بصرية مختلفة (100 ميجابت في الثانية / 1 جيجابت في الثانية / 2.5 جيجابت في الثانية / 10 جيجابت في الثانية / 25 جيجابت في الثانية / 40 جيجابت في الثانية / 100 جيجابت في الثانية).
هل من الممكن دعم التركيب على الحائط؟
ج: نعم، التركيب القياسي هو سكة DIN. لدينا أيضًا لوحة خلفية خاصة مع فتحات تركيب للتركيب على الحائط.
ستكون هناك مجموعة من حوامل التركيب في قائمة التعبئة.
