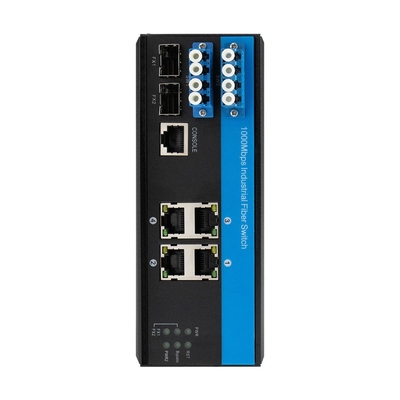

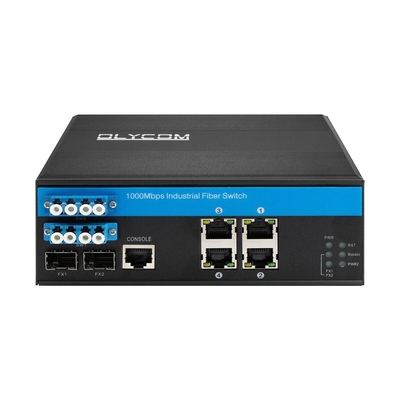

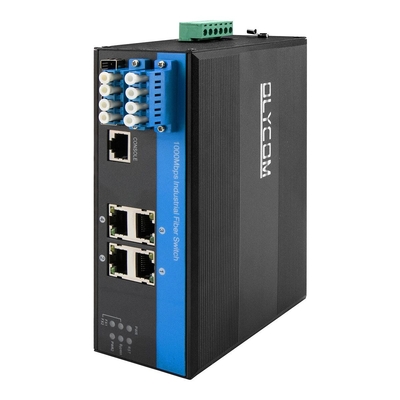

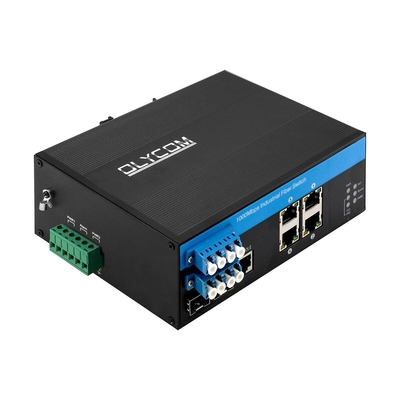

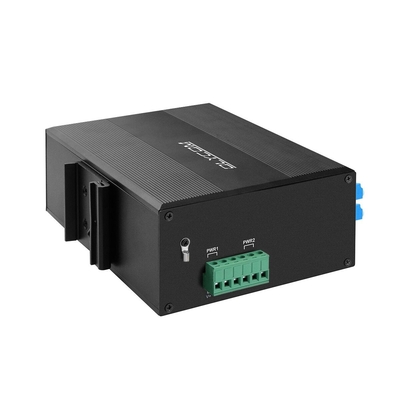

مفتاح صناعي مُدار L2 مع وظيفة تجاوز 2*2B
موصل SM LC لحماية خط الألياف الضوئية
الميزات الرئيسية لمفتاح تجاوز الألياف الضوئية المُدار
IM-FBS240GW هو مفتاح تجاوز ألياف صناعي بسرعة 10/100/1000 ميجابت في الثانية يدعم الميزات التالية
وكجزء لا غنى عنه من نظام اتصالات الألياف الضوئية والحماية، فإن تجاوز الألياف موثوق به ومستقر للغاية لتلبية احتياجات مسار الألياف الضوئية المختلفة مثل
في الوقت نفسه، يتميز مفتاح مرور الألياف الضوئية بـ
مواصفات مفتاح جيجابت كامل صناعي
|
اسم المنتج |
صناعي مُدار بسرعة 10/100/1000 ميجابت في الثانية مفتاح تجاوز الألياف الضوئية (2F+4TP) |
|
رقم الموديل |
IM-FBS240GW |
|
المنفذ |
2 ×2.5G منفذ SFP SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45 (دعم الاستشعار التلقائي MDI/MDIX) |
|
قياسي |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
معرف VLAN |
4096 |
|
إطار جامبو |
9.6KB |
|
جدول عناوين MAC |
8K |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه عرض النطاق الترددي للنظام:58Gbps (بدون ازدحام مروري) حجم DRAM: 128M حجم Flash: 16M |
|
وسائط الشبكة |
10BASE-T: CAT3, CAT4, CAT5 زوج ملتوي غير محمي (≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100m) منفذ SFP، مسافة الإرسال: 20Km, 40Km, 60Km, 80Km, 100Km |
|
مؤشرات LED |
الطاقة، الشبكة، الألياف, تجاوز |
|
مزود الطاقة |
جهد الإدخال: تيار مستمر12-52V; طاقة بدون حمل: 5W; الاتصال العكسي: دعم |
|
البيئة |
العملTemp:-40°~75°C; التخزينTemp:-40°~ 85°C;الرطوبة أثناء التشغيل: 10%~90%, غير متكثف; رطوبة التخزين: 10%~95%, غير متكثف |
|
معايير الصناعة |
EMI: FCC الجزء 15 الجزء الفرعي B الفئة A, EN 55022 الفئة A EMS: EN 61000-4-2 (ESD) المستوى 3, EN 61000-4-3 (RS) المستوى 3, EN 61000-4-4 (EFT) المستوى 3, EN 61000-4-5 (Surge) المستوى 3, EN 61000-4-6 (CS) المستوى 3, EN 61000-4-8; التحكم في حركة المرور: NEMA-TS2; الاهتزاز: IEC 60068-2-6; السقوط الحر: IEC 60068-2-32; الصدمة: IEC 60068-2-27; حركة المرور على السكك الحديدية: EN 50121-4 |
|
السلامة |
علامة CE، تجارية; CE/LVD EN60950 |
|
المعلومات الميكانيكية |
الغلاف: غلاف معدني مموج; فئة السلامة: IP40; الأبعاد:155 x 113x 60mm; |
|
الضمان |
3 سنوات |
|
تجاوز الألياف |
|||
|
الفئة |
الوحدة |
المواصفات |
|
|
نطاق الطول الموجي |
نانومتر |
850±40/1300±40 |
1260~1650 |
|
طول الموجة الاختبارية |
نانومتر |
850/1300 |
1310/1550 |
|
فقدان الإدخال |
ديسيبل |
النوع: 0.6 الحد الأقصى: 1.0 |
النوع: 0.6 الحد الأقصى: 1.0 |
|
فقدان العودة |
ديسيبل |
MM≥30 SM≥50 |
|
|
تداخل القناة |
ديسيبل |
MM≥35 SM≥55 |
|
|
فقدان الاستقطاب |
ديسيبل |
≤0.05 |
|
|
فقدان الطول الموجي |
ديسيبل |
≤0.05 |
|
|
فقدان درجة الحرارة |
ديسيبل |
≤0.05 |
|
|
إمكانية التكرار |
ديسيبل |
≤0.05 |
|
|
جهد التشغيل |
فولت |
3.3V-5V |
|
|
عمر الخدمة |
مرات |
≥100000000 |
|
|
وقت التبديل |
مللي ثانية |
≤10 |
|
|
القدرة الضوئية للإرسال |
مللي واط |
≤500 |
|
|
درجة حرارة التشغيل |
ºc |
-20~+70 |
|
|
درجة حرارة التخزين |
ºc |
-40~+85 |
|
التطبيق
خطوات الإنتاج
اللحام: لحام المكونات الضرورية
التنظيف: لتجنب أي خلل محتمل بسبب الغبار أو الخردة على لوحات PCB.
التجميع: بناء مكونات المنتج، مثل الألواح والمسامير ولوحات PCB.
الاختبار: للتأكد من أن المنتج يعمل بشكل جيد بشكل أساسي بعد التجميع
الشيخوخة: للتحقق مما إذا كان المنتج يمكن أن يعمل بسلاسة لفترة طويلة دون أي أخطاء مثل مؤشرات LED والجهد. عادة ما يستمر هذا لمدة 24 إلى 48 ساعة.
الاختبار: لاختبار ما إذا كان المنتج يمكنه معالجة البيانات أو إشارات الفيديو بشكل صحيح. هل هناك أي فقدان للبيانات؟ معدل الإرسال صحيح؟ هل هناك أي فشل في حزمة البيانات؟ سيتم التحقق من هذه الأسئلة في هذا الإجراء.
اختبار مراقبة الجودة: هذا هو الفحص الثالث والأخير لجودة المنتج. إذا سار على ما يرام، فسيقوم موظفو التعبئة لدينا بتعبئته وفقًا لمتطلبات العميل وإرفاق ملصق المنتج بصندوق التعبئة.
عند الانتهاء من كل ما سبق، سينتقل المنتج إلى السوق.
الأسئلة الشائعة:
ما هو مفتاح تجاوز الألياف الضوئية؟
ج: يسمى أيضًا TAP تجاوز يستخدم للتبديل التلقائي للعقد المعيبة عند انقطاع التيار الكهربائي أو حدوث أعطال، وهذا يضمن الإرسال البصري الكامل.
أين يتم استخدامه؟
ج: يستخدم بشكل أساسي لمنع انقطاع الشبكة وحماية الشبكة أو التحكم في نظام الشبكات في الاتصالات البصرية.
يمكن استخدامه في هياكل شبكات الألياف الدائرية أو الخطية مثل أنظمة اتصالات السكك الحديدية وأتمتة المصانع ومحطات الطاقة الفرعية.
ما هي خيارات الطلب؟
ج: يوجد موصل SC أحادي الوضع (4 منافذ) و LC أحادي الوضع (4 منافذ و 8 منافذ) و LC متعدد الأوضاع (4 منافذ و 8 منافذ) للاختيار من بينها كما هو موضح في الصور أدناه.
هل يمكن لوحدات تجاوز الألياف الضوئية الخاصة بك أن تعمل مع مفاتيح مختلفة؟
ج: نعم، هذا الجهاز يتعلق بمستوى الإرسال البصري ولا يتضمن أي بروتوكولات شبكة.
يمكن أن يعمل مع أي مفاتيح بمعدلات بصرية مختلفة (100M/1G/2.5G/10G/25G/40G/100G).
إذا كان من الممكن دعم التثبيت على الحائط؟

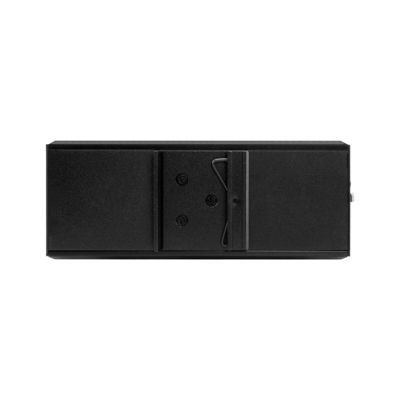

ج: نعم، التثبيت القياسي هو سكة DIN. لدينا أيضًا لوحة خلفية خاصة بها ثقوب تثبيت للتثبيت على الحائط.
سيكون هناك زوج من شماعات التثبيت في قائمة التعبئة.
