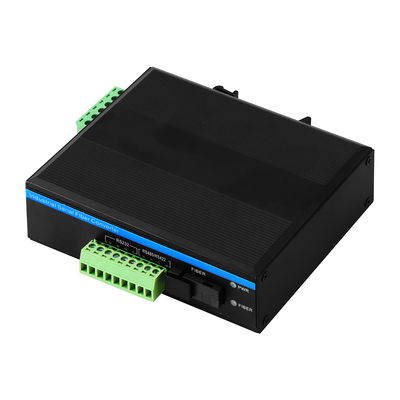

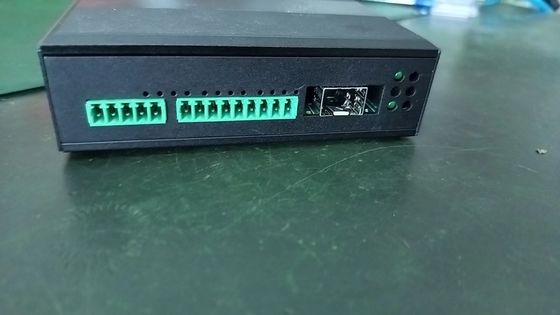

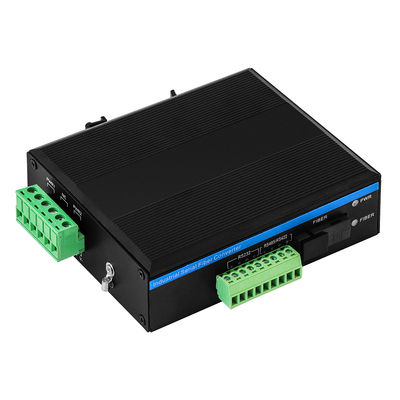

محول بصري صناعي RS485 RS422 RS485
المسلسل إلى محول الوسائط الليفية مودم الألياف البصرية
مقدمة من البيانات التسلسلية لتحويل الألياف
إن محول الوسائط الليفية IM2101-RS232/RS422/RS485 هو جهاز اتصال تسلسلي إلى ألياف من الدرجة الصناعية مصمم لنقل البيانات بشكل موثوق لمسافات طويلة في البيئات القاسية. فهو يحول الإشارات التسلسلية RS232 أو RS422 أو RS485 إلى إشارات بصرية، مما يتيح مسافات اتصال تصل إلى 80 كم عبر الألياف أحادية الوضع مع توفير عزل كهربائي كامل بين الأجهزة المتصلة.
بفضل تركيبه على سكة DIN الصناعية، ومدخل طاقة التيار المستمر واسع النطاق، والحماية من زيادة التيار، وحماية ESD، يعمل IM2101 على التخلص بشكل فعال من التداخل الكهرومغناطيسي، ومشكلات الحلقة الأرضية، والأضرار الناجمة عن البرق الشائعة في شبكات الاتصالات الصناعية.
يستخدم المحول على نطاق واسع في أنظمة SCADA، والأتمتة الصناعية، وشبكات توزيع الطاقة، وأنظمة النقل الذكية، ومرافق معالجة المياه، ومراقبة النفط والغاز، وتطبيقات القياس عن بعد حيث يعد الاتصال التسلسلي المستقر والآمن أمرًا بالغ الأهمية.
مواصفةمودم الألياف الضوئية
| معيار | تقييم الأثر البيئي /TIA RS232، RS-422، RS-485 |
| موصل الألياف | معيار SC، ST/FC اختياري |
| مسافة الألياف | 50/125um MMF: 2 كم، 62.5/125um MMF: 5 كم، 9/125 SMF: 20/40/60/80 كم |
| موصل تسلسلي | RS-232، RS-422، RS-485: محطة العنقاء |
| المسافة التسلسلية | منفذ RS-232 15 م، RS-422، RS-485: 1500 متر |
| معدل | 0-120 كيلوبت في الثانية |
| معدل الباود | 300 باود إلى 115,200 باود |
| رس-485 | د+، د-، أرض الواقع |
| رس-422 | R+، R-، T+، T-، GND |
| آر إس-232 | داخل، خارج، أرض الواقع |
| معدل الطاقة | 2 واط، 12-52 فولت |
| حماية ثابتة | حماية من التفريغ الكهربائي الساكن (ESD) بقدرة 15 كيلو فولت |
| حماية الطفرة | حماية من زيادة التيار بقوة 1500 وات/ثانية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| رطوبة التخزين | 5%~90% غير تنازلي |
| أبعاد | 114*93*35 مللي متر |
| وزن | 0.35 كجم/قطعة الوزن الصافي |
طلب
يقوم IM2101 بتحويل إشارات RS485 إلى إرسال ألياف بصرية، مما يزيد من مسافة الاتصال حتى 80 كم مع القضاء على تدهور الإشارة والتداخل الكهرومغناطيسي.
نعم. إنه مصمم لتطبيقات SCADA وRTU وPLC وDCS والقياس عن بعد وتطبيقات الأتمتة الصناعية التي تتطلب اتصالاً تسلسليًا موثوقًا به لمسافات طويلة.
نعم. إن اتصالات الألياف الضوئية محصنة ضد التداخل الكهرومغناطيسي، والعواصف البرقية، ومشكلات الحلقة الأرضية التي تؤثر عادةً على الكابلات النحاسية.
لا. يدعم المحول عملية التوصيل والتشغيل مع التكيف التلقائي لمعدل الباود.
يدعم المحول PLCs وRTUs وعدادات الطاقة وعدادات المياه وأجهزة الاستشعار ووحدات التحكم الصناعية وأنظمة المرور وأجهزة RS232/RS422/RS485 الأخرى.
