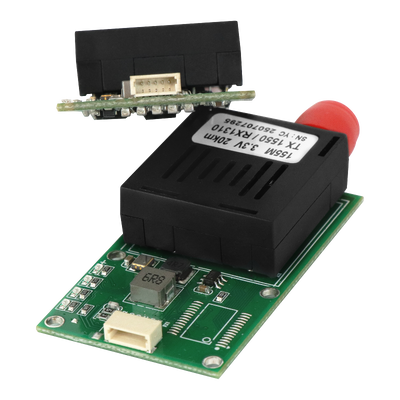

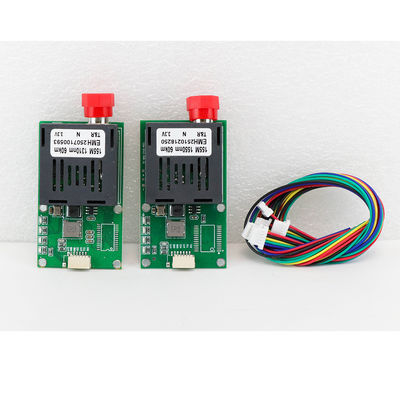

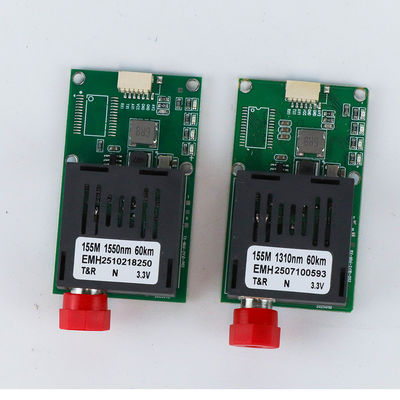

وحدة طائرة بدون طيار متصلة بالألياف
الخصائص الرئيسية
المواصفات
|
اسم المنتج |
1 قناة فيديو + 1 قناة TTL ألياف ضوئية وحدة طائرة بدون طيار الطائرة بدون طيار جهاز استقبال بصري |
|
إمدادات الطاقة |
بطارية DC5.5-26V ((2S-6S) |
|
استهلاك الطاقة |
< 5W |
|
واجهة الاتصال |
MX-SH1.0mm-5P: واجهة CRSF / منفذ فيديو CVBS |
|
منفذ الألياف |
FC/SC/ST اختياري |
|
المسافة |
20 كم/30 كم/40 كم/60 كم/80 كم اختياري |
|
أضواء المؤشر |
الطاقة، الألياف البصرية، الفيديو، البيانات |
|
حجم المنتج |
50*29*13ملم |
التطبيق
نهاية السماء
طول موجة كابل الألياف الضوئية في نهاية السماء هو 1490nm، ويتم تعريف الواجهة على النحو: RX/TX/AV/VCC/GND.تم توصيل TX بـ CRSFRX من جهاز التحكم في الطيران، و AV متصلة بمنفذ إشارة AV من جهاز التحكم في الطيران.
نهاية الأرض
طول موجة كابل الألياف الضوئية من الطرف الأرضي هو 1550nm ، ويتم تعريف الواجهة على النحو التالي: RX / TX / AV / CC / GND. يتم توصيل RX بـ CRSFTX من جهاز الاستقبال عن بعد ،يتم توصيل TX إلى CRSFRX من جهاز الاستقبال التحكم عن بعد، و يتم إخراج إشارة AV إلى منفذ مدخل إشارة AV للشاشة أو VTX.الجهاز له خصائص السلامة والموثوقية، الأداء المستقر، والوزن الخفيف بشكل عام، وأداء عالية التكلفة.
تتطلب أنظمة الاتصالات الصناعية للطائرات بدون طيار أكثر بكثير من مجرد نقل البيانات اللاسلكية.تقييم المعلومات، الفيديو عالي الوضوح، معالجة الذكاء الاصطناعي، وبيانات مختلفة من أجهزة الاستشعار مع الحفاظ على اتصالات موثوقة على مسافات طويلة.
توفر وحدات الاتصالات بالألياف البصرية حلًا مثاليًا من خلال تقديم تأخير منخفض للغاية، وعرض النطاق الترددي العالي، والحصانة الكهرومغناطيسية القوية، ونقل آمن لمسافات طويلة.يتم نشرها على نطاق واسع في طائرات بدون طيار مربوطة، الطائرات بدون طيار الصناعية، والأنظمة بدون طيار مهمة حاسمة.
1. مراقبة الطيران و إرسال التليمتر
توفر وحدة TTL الألياف الضوئية قناة اتصال متسلسلة شفافة بين جهاز تحكم الطيران ومحطة التحكم الأرضية.
وتشمل البيانات النموذجية المنقولة:
* أوامر التحكم بالرحلة
* مهمات نقطة طريق تلقائية
* أوامر العودة للمنزل
* بيانات تحديد الموقع بواسطة نظام تحديد المواقع العالمي
* معلومات عن موقف الوحدة الداخلية
* اتجاه البوصلة
* الارتفاع والسرعة
* حالة البطارية
* مراقبة الصحة الحركية
* ردود الفعل عن بعد في الوقت الحقيقي
نظرًا لأن اتصالات التحكم في الطيران أمر بالغ الأهمية للسلامة ، تم تصميم القناة المتسلسلة لتقديم إرسال مستقر ومحدد وانخفاض فترة التأخير على مسافات طويلة.
2بث فيديو عالي الوضوح
تم تصميم وحدة الألياف الضوئية Gigabit Ethernet للحمولات المفيدة ذات النطاق الترددي المكثف التي تتطلب اتصالات IP مستمرة.
وتشمل التطبيقات النموذجية:
* كاميرات 1080P / 4K HD
* H.264 / H.265 بث الفيديو
* كاميرات EO/IR ذات الطيف المزدوج
* كاميرات مراقبة بانورامية
* أنظمة الكاميرات PTZ
* أجهزة الحمولة المفيدة القائمة على IP
توفر واجهة Gigabit Ethernet عرض النطاق الترددي الكافي لنقل الفيديو في الوقت الحقيقي مع الحفاظ على جودة صورة ممتازة على روابط الألياف البعيدة.
3الحوسبة الذكية والحمولات الذكية
تتضمن الطائرات بدون طيار الصناعية الحديثة بشكل متزايد منصات الحوسبة المتقدمة القائمة على الذكاء الاصطناعي لتحليل الصور في الوقت الحقيقي واتخاذ القرارات المستقلة.
وتشمل الحمولات المستخدمة النموذجية:
* أجهزة الكمبيوتر الحافة الذكية
* منصات NVIDIA Jetson
* أجهزة الكمبيوتر الشخصية الصناعية المدمجة
* أنظمة التعرف على الكائنات
* أنظمة تتبع ذكية
* أنظمة التفتيش المستقلة
تمكن قناة الألياف الإيثيرنت من نقل نتائج معالجة الذكاء الاصطناعي، ومعلومات المستشعرات، والاتصالات الشبكة عالية السرعة بين المعدات الجوية والمحطة الأرضية.
4نظم الليدار والرادار والرسومات
غالباً ما تحمل طائرات المسح والتفتيش بدون طيار معدات استشعار عالية معدل البيانات.
وتشمل الحمولات المستخدمة النموذجية:
* ماسحات ليدار
* أنظمة رادار SAR
* كاميرات متعددة الطيف
* الكاميرات الفائقة الطيفية
* أنظمة التصوير
* معدات رسم خرائط ثلاثية الأبعاد
هذه أجهزة الاستشعار تنتج باستمرار كميات كبيرة من البيانات، مما يجعل جيجابيت إثنتر عبر الألياف حلًا مثاليًا للنقل.
5طائرات بدون طيار للتفتيش الصناعي
تستخدم أنظمة الاتصالات بالألياف الضوئية على نطاق واسع في مهام التفتيش الصناعي حيث تكون الاتصالات الثابتة ضرورية.
وتشمل التطبيقات النموذجية:
* فحص خطوط نقل الكهرباء
* فحص توربينات الرياح
* تفتيش خطوط أنابيب النفط والغاز
* منشآت البتروكيماويات
* تفتيش السكك الحديدية
* تفتيش البنية التحتية للطرق السريعة
* مراقبة الجسر
* محطات الطاقة الشمسية
* البنية التحتية للمدن الذكية
يوفر نقل الألياف مقاومة ممتازة للتداخلات الكهرومغناطيسية التي توجد عادة في البيئات الصناعية.
6أنظمة الطائرات بدون طيار
الطائرات بدون طيار المربوطة تتطلب اتصال مستمر وموثوق به بين المنصة الجوية والمحطة الأرضية.
يتكون كابل الاتصال المرتبط العادي من:
* كابلات الألياف البصرية المُعززة بالفيلر
* عضو مقاوم للانسحاب
* سترة واقية مرنة
* الألياف الضوئية ذات الوضع الواحد
المواصفات الشائعة تشمل:
* غ.657.A2 الألياف أحادية الوضع
* هيكل ذو اثنين من النواة او اربعة
* قطر الكابل 1.2 ملم
* قوة السحب 100 ن
هذا البناء يسمح بالالتفاف المستمر والانفصال مع الحفاظ على الاتصال المستقر خلال المهام الطويلة.
7السلامة العامة واستجابة الطوارئ
وحدات الاتصالات UAV الألياف البصرية مناسبة بشكل جيد لعمليات السلامة العامة التي تتطلب اتصالات موثوقة وخالية من التداخل.
وتشمل التطبيقات النموذجية:
* إنقاذ الطوارئ
* دعم مكافحة الحرائق
* الاستجابة للكوارث
* مراقبة الفيضانات
* البحث والإنقاذ
* إدارة حركة المرور
* دورية الحدود
* مراقبة إنفاذ القانون
الاتصالات البصرية الموثوقة تساعد على ضمان تنفيذ المهمة دون انقطاع في البيئات المعقدة.
8أنظمة الدفاع ومكافحة التشويش
على عكس الاتصالات المتعددة الترددات التقليدية، نقل الألياف البصرية محصن ضد التداخل الكهرومغناطيسي والتشويش الترددي الراديوي.
تتضمن التطبيقات النموذجية المتعلقة بالدفاع:
* المراقبة التكتيكية
* أمن الحدود
* مراقبة السواحل
* دعم الحرب الإلكترونية
* أنظمة مكافحة التشويش
* نقل البيانات الآمن
توفر وصلة الألياف الفيزيائية اتصالاً موثوقاً للغاية للعمليات الحرجة للمهمة حيث تكون سلامة الاتصالات ضرورية.
9بنية الاتصالات المزدوجة للطائرات بدون طيار
يجمع التنفيذ الصناعي المشترك بين قناتين اتصال مستقلتين:
TTL عبر الألياف
* تحكم الطيران
* القياس عن بعد
* الاتصال بالمستشعرات
* أوامر المهمة
جيجابيت إثنتر عبر الألياف
* فيديو HD
* الحوسبة الذكية
* كاميرات IP
* ليدار
* رادار
* حمولات الشبكة
من خلال فصل حركة التحكم من بيانات الحمولة المفيدة ذات النطاق الترددي العالي ، يقلل النظام من تداخلات الاتصالات ويحسن من موثوقية التشغيل العامة.
