محول إيثرنت مُدار متين، شريحة فيتيس، 2 SFP، 8 RJ45، محول إيثرنت صناعي مع إدارة SNMP
الميزات الرئيسية لمحول الإيثرنت المُدار المتين
1. اتصال هجين جيجابت بالألياف النحاسية
يوفر 8 منافذ RJ45 نحاسية جيجابت 10/100/1000Base-T ومنفذي SFP للألياف الضوئية جيجابت لنشر شبكات صناعية نحاسية-ليفي مرنة.

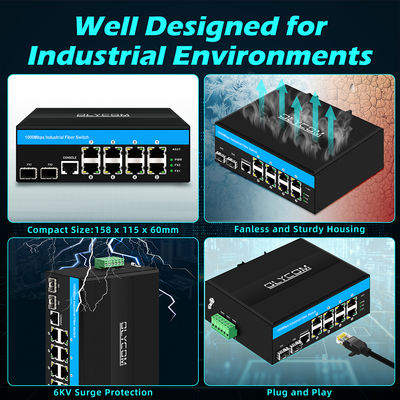

2. تصميم صناعي متين

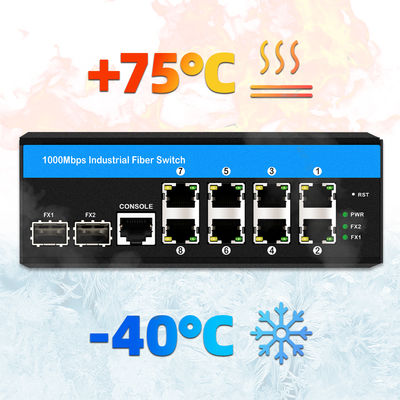

مصمم للبيئات القاسية مع نطاق درجة حرارة تشغيل من -40 درجة مئوية إلى 75 درجة مئوية، وحماية IP40، وحماية من الاندفاع 6KV، ومدخل جهد واسع من 12-52 فولت تيار مستمر.
3. تكرار الطبقة 2 ومرونة الشبكة
يدعم حماية حلقة STP/RSTP/MSTP و ERPS (G.8032)، بالإضافة إلى تجميع الروابط LACP لتعزيز موثوقية الشبكة.
4. ميزات متقدمة لإدارة حركة المرور
يدعم QoS، VLAN، قمع العواصف، و IGMP Snooping لتحسين التحكم في حركة المرور وتقسيم الخدمات.
5. أمان مُعزز وإدارة الشبكة
يدعم مصادقة 802.1X، ACL، RADIUS، SSH/SSL، SNMP، وإدارة CLI/Web للوصول الآمن والصيانة الفعالة.
6. تحسين النشر والصيانة
يتميز بتشخيص الكابلات، وإيثرنت موفر للطاقة، وترقية البرامج الثابتة المتكررة، وتركيب DIN-rail لتبسيط النشر الصناعي.
مواصفات محول الإيثرنت الصناعي
|
اسم المنتج |
10/100/1000ميجابت مُدار صناعي أليافمحول (2F+8TP) |
|
رقم الموديل |
IM-FS280GW |
|

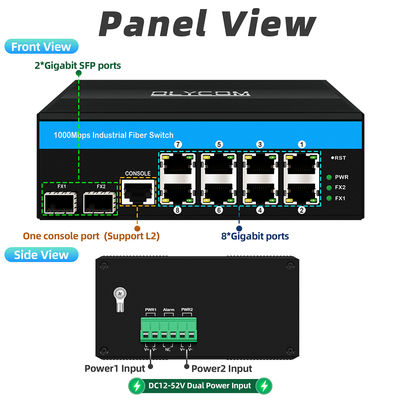

المنفذ |
2 × منفذ SFP جيجابت 1000 ميجابت في الثانية SM: 1310 نانومتر / 1550 نانومتر،20 كم ;1490 نانومتر / 1550 نانومتر؛40 ~ 120 كمسنواتMM: 1310 نانومتر؛2 كم؛ 8 × 10/100/1000ميجابت UTP RJ45 (يدعم الاستشعار التلقائي MDI/MDIX) |
|
المعيار |
IEEE 802.3، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
|
معرف VLAN |
4096 |
|
إطار جامبو |
9.6 كيلوبايت |
|
حجم جدول عناوين MAC |
8K |
|
ميزات التبديل |
وضع الإرسال: تخزين وإعادة توجيه عرض نطاق النظام:58جيجابت في الثانية (بدون ازدحام مروري) حجم ذاكرة الوصول العشوائي الديناميكي: 128 ميجابايت حجم ذاكرة الفلاش: 16 ميجابايت |
|
وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) منفذ SFP، مسافة الإرسال: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم |
|
مؤشرات LED |
الطاقة، الشبكة، الألياف |
|
مزود الطاقة |
جهد الإدخال5 واطتيار مستمر12-52فولتسنواتالطاقة بدون حمل:5 واط؛ ؛ دعمالبيئة |
|
العملدرجة الحرارة: -40 درجة مئوية ~ |
7،؛التخزيندرجة الحرارة: -40 درجة مئوية ~ 85 درجة مئويةسنواترطوبة العمل: 10% ~ 90%،غير متكثف؛رطوبة التخزين: 10% ~ 95%؛،سنواتEMI: FCC Part 15 Subpart B Class A, EN 55022 Class A؛، |
|
EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3 |
، EN 61000-4-8؛التحكم في حركة المرور: NEMA-TS2؛الاهتزاز: IEC 60068-2-6سنواتالسقوط الحر: IEC 60068-2-32سنواتالصدمة: IEC 60068-2-27سنواتحركة السكك الحديدية: EN 50121-4سنواتعلامة CE، تجاريسنواتCE/LVD EN60950 |
|
المعلومات الميكانيكية |
الغلاف: غلاف معدني مضلعسنواتفئة السلامة: IP |
|
4 |
0؛الأبعاد:158 ×سنوات 4.8 × 60 مم1. ما هو مدخل الطاقة؟طريقة التركيب: تركيب DIN-railالضمان3سنوات التطبيق |
|
1. شبكات الأتمتة الصناعية |
مصمم لتوصيل وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ووحدات التحكم، والمستشعرات، وأجهزة المجال في أنظمة الأتمتة الصناعية. مع بروتوكولات التكرار، ودعم VLAN و QoS، فإنه يساعد على تقليل مخاطر تعطل الشبكة مع ضمان نقل موثوق لبيانات التحكم الحرجة. 2. التصنيع الذكي وإيثرنت الصناعي |
مناسب لربط المعدات، وشبكات خلايا الإنتاج، واكتساب البيانات الصناعية. تساعد ميزات الوصول جيجابت وإدارة حركة المرور في معالجة اختناقات عرض النطاق الترددي، وازدحام الشبكة، وتحديات قابلية التوسع في بيئات المصانع المتصلة.
مثالي لشبكات صناعية عالية التوفر مثل خطوط الإنتاج، والمحطات غير المأهولة، وأنظمة التحكم في العمليات. تساعد حماية حلقة STP/RSTP/MSTP و ERPS في تقليل نقاط الفشل الفردية وتحسين استمرارية الشبكة.
قابل للتطبيق للمراقبة الصناعية، ومراقبة النقل، وأنظمة الأمن الخارجية. تدعم وصلات الألياف الضوئية والتبديل جيجابت نقل الفيديو الموثوق به مع المساعدة في حل تحديات الاتصال بعيدة المدى وإدارة حركة المرور.
مناسب لاتصالات جانب السكة الحديد، وخزائن التحكم في حركة المرور، وشبكات المراقبة على جانب الطريق. يساعد التصميم الصناعي المتين مع الحماية من الاندفاع ومقاومة EMI في تحسين موثوقية الشبكة في البيئات الميدانية القاسية.
مناسب جيدًا للمحطات الفرعية، وأنظمة إدارة الطاقة، ومواقع المراقبة الموزعة. يدعم الاتصال بالألياف الضوئية بعيدة المدى والموثوقية الصناعية الاتصالات المستقرة ويساعد في معالجة تحديات الشبكة في بيئات الطاقة المتطلبة.

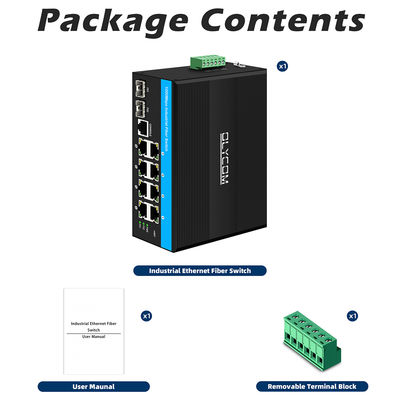

قائمة التعبئة
الكمية
الوحدة
| محول صناعي جيجابت للوصلات الصاعدة بـ 10 منافذ | 1 | مجموعة | دليل المستخدم |
| 1 | 1. ما هو مدخل الطاقة؟ | بطاقة الضمان | |
| 1 | 1. ما هو مدخل الطاقة؟ | ج: بالنسبة للمحولات المُدارة غير PoE، فهي تستقبل DC12V~52V، وبالنسبة للمحولات المُدارة PoE، فهي تستقبل DC48V~52V. | |
| 1 | 1. ما هو مدخل الطاقة؟ | ج: بالنسبة للمحولات المُدارة غير PoE، فهي تستقبل DC12V~52V، وبالنسبة للمحولات المُدارة PoE، فهي تستقبل DC48V~52V. | |
| أسئلة وأجوبة: | 1. ما هو مدخل الطاقة؟ | ج: بالنسبة للمحولات المُدارة غير PoE، فهي تستقبل DC12V~52V، وبالنسبة للمحولات المُدارة PoE، فهي تستقبل DC48V~52V. | |
| جميع الموديلات تدعم الإدخال المتكرر. | |||
2. ما هي ميزانية PoE؟
ج: خرج PoE القياسي هو 30 واط لكل منفذ.
خذ IM-FP288GW كمثال، فهو يحتوي على 8 منافذ PoE، لذا فإن الميزانية هي 30 واط/منفذ * 8 منافذ = 240 واط.
يمكننا أيضًا دعم خرج 60 واط إذا لزم الأمر، يرجى التأكيد معنا.
3. كيف يمكنني تثبيت الجهاز؟
ج: كل موديل في هذه السلسلة يدعم التركيب على DIN35/الحائط.
يتطلب ملحقات ضرورية للتثبيت مثل البراغي، ومجموعة التركيب، وما إلى ذلك، بعضها مدرج في صندوق التعبئة، وبعضها غير مدرج.4. هل يدعم المحول الخاص بك أجهزة الإرسال والاستقبال بسرعة 155 ميجابت في الثانية؟ج: نعم، السرعة البصرية هي 100 ميجابت في الثانية / 1000 ميجابت في الثانية / 2500 ميجابت في الثانية. يرجى فقط تكوين سرعة 100 ميجابت في الثانية في واجهة الإدارة، وحدات الميجابت تعمل.
5. هل من الممكن كتابة الملصق كما أريد؟
ج: نعم، يرجى فقط إرسال المحتوى والتنسيق، وسنقوم بطباعة عينة قطعة لتأكيدك.
عادة ما يتم إرفاق الملصق باللوحة الجانبية.
6. هل من الممكن طباعة شعاري؟
ج: نعم، عادة ما يكون على اللوحة العلوية للجهاز.
