مُبدِّل ألياف صناعية مُدارة مع ناقل CAN RS485، 6 منافذ، للاستخدام الشاق، بدون مروحة، بتصنيف IP40

اسم المنتج

مفتاح ألياف صناعي مُدار بسرعة 10/100/1000 ميجابت في الثانية مع CAN Bus و RS485

رقم الموديل

IM-FS880GW-2C4D

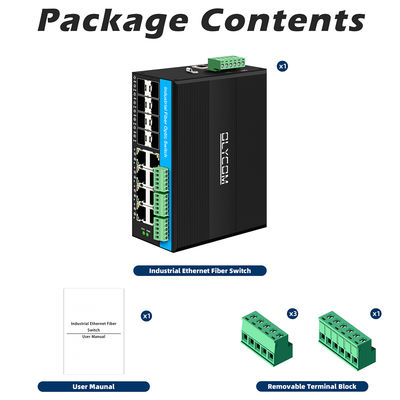

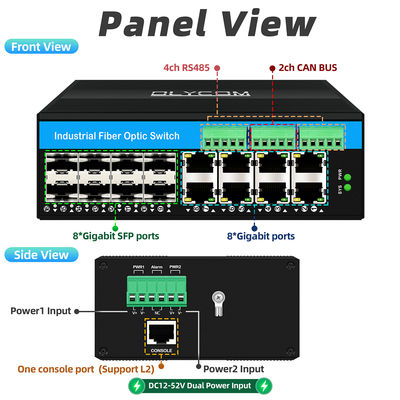

المنفذ

8 x منفذ SFP بسرعة 1000 ميجابت في الثانية

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 (يدعم الاستشعار التلقائي MDI/MDIX)

2 x CAN Bus (إطار قياسي 11 بت معرف، إطار ممتد 29 بت معرف،

يدعم J1939 و CANopen و DeviceNet وبروتوكولات أخرى (يتطلب تكوين البرامج الثابتة)

4 x RS485 (يدعم بروتوكول TCP/UDP)

1 x منفذ وحدة التحكم (RJ45، معدل الباود: 115200)

المعيار

IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az

معرف VLAN

4096

إطار جامبو

9.6KB

حجم جدول عنوان MAC

8K

ميزات التبديل

وضع الإرسال: التخزين والتمرير

عرض النطاق الترددي للنظام: 58 جيجابت في الثانية (بدون ازدحام حركة المرور)

حجم DRAM: 128 ميجابايت حجم Flash: 16 ميجابايت حجم مخزن الحزم: 4 ميجابايت

البروتوكول

IEEE 802.3(10Base-T)

IEEE 802.3u(100Base-TX)

IEEE 802.3ab(1000Base-TX)

IEEE 802.3z (1000Base-X )

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 ERPS Ring

IEEE 802.1Q( VLAN)

IEEE 802.3x (التحكم في التدفق)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab(LLDP)

IEEE 802.1az(EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

L2+ مُدار

يدعم IEEE802.1q VLAN، منفذ VLAN، استنادًا إلى Mac VLAN، IP subnet VLAN، بروتوكول VLAN، تحويل VLAN MVR.

يدعم IEEE802.3az EEE (Ethernet الموفر للطاقة) للإدارة، ويحسن استهلاك الطاقة.

يدعم STP و RSTP و MSTP و ITU-T G.8032 Ethernet Protection Ring (EPR).

يدعم QoS، وتصنيف الإرسال QoS، و CoS، والتحكم في عرض النطاق الترددي (اتجاه الإدخال/الإخراج)، وقمع العواصف، والخدمات التفاضلية.

يدعم تجميع الارتباط الديناميكي IEEE 802.3ad LACP، وتجميع الارتباط الثابت.

يدعم اكتشاف IGMP/MLD V1/V2/V3، وتصفية/تعديل IGMP، واستعلام IGMP.

يدعم تقرير وكيل IGMP، واكتشاف MLD.

الأمان: استنادًا إلى المنفذ و Mac IEEE802.1X، و RADIUS، و ACL.

يدعم IEEE802.3az EEE (Ethernet الموفر للطاقة) TACACS+، و HTTP/HTTPS، و SSL/SSH v2.

يدعم Cisco® مثل CLI، وإدارة شبكة الويب، و SNMP v1/v2c/v3، و Telnet.

يدعم ترقية البرامج عبر TFTP و HTTP، وتكرار البرامج الثابتة لمنع فشل الترقية.

يدعم RMON، و MIB II، والمرايا، وسجل الأحداث، و DNS، و NTP/SNTP، و IEEE802.1ab LLDP.

يدعم IPV6، و ICMP v6NTP/SNTP، و TFTP، و QOS، و ACL.

يدعم SerialCRT، و CLI، و Telnet، و SNMP، و HTTP، و SSH/SSL

مزود الطاقة

DC12-52V، مدخل طاقة مزدوج زائد عن الحاجة ويدعم القطبية العكسية

طاقة بدون حمل: 3.6 واط

طاقة الحمل الكامل: 11.2 واط

CAN Bus

المعايير: ISO 11898-2 (CAN عالي السرعة)

معدل الاتصال: 10 كيلوبت في الثانية ~ 1 ميجابت في الثانية (قابل للتكوين)

الحد الأقصى لعدد العقد: 110 (مطابقة مقاومة الطرف الافتراضي)

مقاومة الطرفية: 120Ω (مقاومة طرفية اختيارية مدمجة لكل CAN)

حماية العزل: يدعم عزل 2500 فولت تيار مستمر (اختياري)

بروتوكول الاتصال: يدعم CAN 2.0A/B، CAN FD

نطاق جهد الناقل: -3 فولت ~ +32 فولت (حماية من الاندفاع)

RS485

المعايير: TIA/EIA-485-A

وضع العمل: مزدوج كامل أو نصف مزدوج (قابل للتكوين)

معدل الاتصال: 115200 بت في الثانية (قابل للتكوين)

الحد الأقصى لعدد العقد: 32 (افتراضي) أو قابل للتوسيع إلى 256 (مكرر مطلوب)

حماية العزل: يدعم عزل 1500 فولت تيار مستمر (اختياري)

نطاق جهد الناقل: -7 فولت ~ +12 فولت (حماية من الاندفاع)

استقرار RS485/CAN

اختبار اتصال الحمل الكامل لمدة 72 ساعة متواصلة في ظل درجة حرارة قصوى، معدل خطأ بت الاتصال ≤1e-9

مصابيح LED

الطاقة، الشبكة، الألياف، النظام

البيئة

درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية؛ درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية؛ الرطوبة التشغيلية: 10% ~ 90%، غير متكثفة؛ رطوبة التخزين: 10% ~ 95%، غير متكثفة

المعايير الصناعية

واجهة Ethernet/SFP:

IEC61000-4-2 (ESD، حصانة التفريغ الكهروستاتيكي)

تفريغ الهواء: ±15KV

تفريغ التلامس: ±8KV

IEC61000-4-4 (EFT، تداخل نبض عابر كهربائي سريع)

الإشارة: ±6KV

IEC61000-4-5 (الاندفاع، تداخل صواعق الاندفاع)

الإشارة: الوضع التفاضلي ± 2KV

الوضع الشائع ± 6KV

واجهة RS485/CAN:

IEC 61000-4-2 (ESD، حصانة التفريغ الكهروستاتيكي)

تفريغ التلامس: ±8KV

IEC 61000-4-5 (الاندفاع، تداخل الاندفاع والصواعق)

الإشارة: الوضع التفاضلي ± 2KV

السلامة

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4:2014

المعلومات الميكانيكية

الغلاف: غلاف معدني مموج؛ فئة الأمان: IP40؛

الأبعاد: 158 × 114.8 × 60 مم؛

طريقة التركيب: تركيب Din-rail

وحدة بصرية صناعية

OSPL1G05D

1000BASE-SX

OSPL1G06D

1000BASE-SX(1310nm)

OSPL1G20D

1000BASE-LX

OSPL1G40D

1000BASE-EX

OSBL1G20D-35

1000BASE-BX-U(TX 1310 RX1550)

OSBL1G20D-53

1000BASE-BX-D(TX 1550 RX1310)

مزود طاقة DIN صناعي

IM-DAC220/DC12V1.67A

AC220V إلى DC12V1.67A، -30℃～70℃

IM-DAC220/DC24V1A

AC220V إلى DC24V1A، -30℃～70℃
