مفتاح أليكوم PoE الليفي الصناعي المُدار
1. نظرة عامة على المنتج

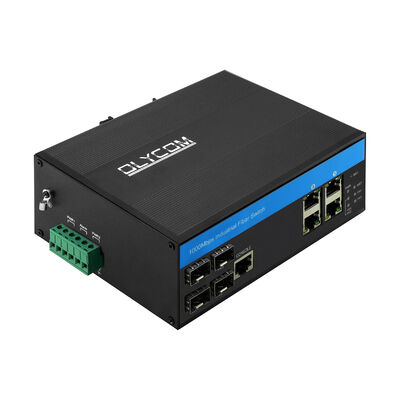

1.1 IM-FP444GW هو مفتاح ليفي PoE صناعي مُدار مصمم لشبكات إيثرنت والألياف عالية الموثوقية في البيئات القاسية. يدمج 4 × منافذ ألياف SFP بسرعة 100/1000/2500 ميجابت في الثانية مع 4 × منافذ RJ45 تدعم PoE بسرعة 10/100/1000 ميجابت في الثانية، مما يوفر حلاً مرنًا للوصول والتجميع للشبكات الصناعية والمراقبة الخارجية وهندسات الألياف الموزعة.
1.2 متوافق مع IEEE 802.3af/at، يوفر المفتاح ما يصل إلى 30 واط لكل منفذ PoE مع ميزانية طاقة إجمالية تبلغ 120 واط، مما يضمن طاقة مستقرة ونقل بيانات إلى كاميرات IP ونقاط وصول لاسلكية وأجهزة الحافة. بفضل هيكله المعدني المصنف IP40، والتركيب على سكة DIN أو الحائط، ونطاق درجة حرارة التشغيل الواسع من -40 درجة مئوية إلى +75 درجة مئوية، تم تصميم IM-FP444GW للتشغيل المستمر في التطبيقات الصناعية والخارجية الصعبة.
2. الميزات الرئيسية
يجمع IM-FP444GW بين الإدارة المتقدمة للطبقة 2 والحماية الصناعية وقدرات التبديل عالية الأداء:
تصميم الألياف و PoE الهجين – 4 × منافذ SFP بسرعة 2.5 جيجابت في الثانية لنقل الألياف لمسافات طويلة و 4 × منافذ Gigabit RJ45 PoE.
توصيل طاقة PoE الصناعية – متوافق مع IEEE 802.3af/at، 30 واط لكل منفذ، إجمالي ميزانية PoE 120 واط، خرج 48 فولت.
إدارة الطبقة 2 المتقدمة – يدعم VLAN (802.1Q)، QoS، IGMP/MLD snooping، تجميع رابط LACP، والتحكم في عرض النطاق الترددي.
حماية الحلقة والتكرار – يدعم STP و RSTP و MSTP و ITU-T G.8032 Ethernet Protection Ring (EPR) لاستعادة الشبكة بسرعة.
الموثوقية الصناعية – حماية من اندفاع التيار الكهربائي لإيثرنت 6KV، حماية من التفريغ الكهروستاتيكي تصل إلى ±15KV في الهواء، توافق من الدرجة الصناعية EMC.
أداء تبديل عالي – سعة تبديل 28 جيجابت في الثانية، معدل إعادة توجيه 20.83 مليون حزمة في الثانية، جدول MAC 8K، إطارات جامبو 9.6 كيلو بايت.
إدارة مرنة – واجهة مستخدم رسومية على الويب، واجهة سطر أوامر (CLI) شبيهة بـ Cisco®، SNMP v1/v2c/v3، Telnet، SSH، HTTPS، وتكرار البرامج الثابتة.
ميزات كفاءة الطاقة والتشخيص – IEEE 802.3az EEE، تشخيص الكابلات، انعكاس المنفذ، RMON، وتسجيل الأحداث.
3. المواصفات
|
اسم المنتج |
مفتاح PoE الليفي الصناعي المُدار بسرعة 10/100/1000 ميجابت في الثانية (4F+4TP) |
|
رقم الموديل |
IM-FP444GW |
|
المنفذ |
4*100/1000/2500Mpbs منافذ SFP SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-meter 8*10/100/1000M UTP RJ45(يدعم الاستشعار التلقائي MDI/MDIX) |
|
البروتوكول |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 28 جيجابت في الثانية (بدون ازدحام حركة المرور) معدل إعادة التوجيه: 20.83 مليون حزمة في الثانية حجم DRAM: 128M حجم Flash: 16M معرف VLAN: 4096 حجم جدول عنوان MAC: 8K إطار جامبو: 9.6 كيلو بايت |
|
وسائط الشبكة |
10BASE-T: CAT3, CAT4, CAT5 زوج ملتوي غير محمي (≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100m) |
|
مؤشرات LED |
الطاقة، الشبكة، الألياف PWR: الطاقة
برتقالي: Link/ACT أخضر: سرعة الشبكة 1000M (متوقف عندما تكون 100 ميجابت في الثانية)
الألياف: FX1/FX2/FX3/FX4 |
|
مزود الطاقة |

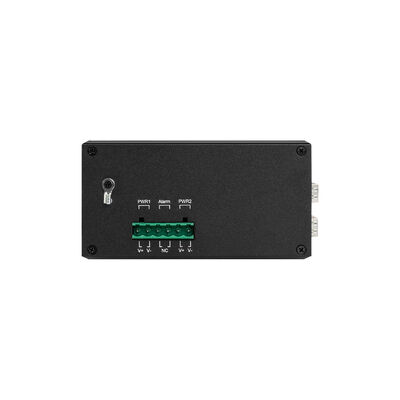

جهد الإدخال: 48 فولت (بحد أقصى 52 فولت) جهد خرج PoE: 48 فولت طاقة خرج PoE واحدة: 30 واط (المنفذ 1~4) الحد الأقصى للميزانية: 120 واط التوصيل العكسي: مدعوم |
|
أسلاك PoE |
PoE af/at: 1/2(V+), 3/6(V-) |
|
البيئة |
درجة حرارة التشغيل: -40 درجة مئوية～75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية～85 درجة مئوية الرطوبة التشغيلية: 10%～90%، غير متكثفة رطوبة التخزين: 10%～95%، غير متكثفة |
|
المعايير الصناعية |
ESD: IEC61000-4-2, ±15KV في الهواء، ±6KV تلامس EFT: IEC61000-4-4, عام ±6KV اندفاع التيار: IEC61000-4-5, تفاضلي ±2KV, مشترك ±6KV |
|
الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
الغلاف: غلاف معدني مموج، مستوى IP40 الأبعاد: 158*115*60 مم طريقة التركيب: تركيب على سكة Din/الحائط الوزن: 0.75 كجم/0.9 كجم (صافي/إجمالي) |
|
الضمان |
3 سنوات، دعم فني مدى الحياة |
4. الأبعاد
5. واجهة المستخدم الرسومية على الويب
6. ميزات البرنامج
يرجى الاتصال بنا للحصول على دليل الويب أو دليل CLI
7. التطبيق
8. الملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1E06D-85 |
100BASE-FX(850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U(TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D(TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
مزود طاقة DIN صناعي |
|
|
IM-DAC220/DC12V1.67A |
AC220V إلى DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V إلى DC24V1A, -30℃～70℃ |
|
IM-DAC220/DC48V1.6A |
AC220V إلى DC48V1.6A, -30℃～70℃ |
|
IM-DAC220/DC48V2.5A |
AC220V إلى DC48V2.5A, -40℃～70℃ |
|
IM-DAC220/DC48V5A |
AC220V إلى DC48V5A, -40℃～70℃ |
|
IM-DAC220/DC48V10A |
AC220V إلى DC48V10A, -40℃～70℃ |
9. الأسئلة الشائعة
1، على أي شريحة يعتمد؟
أليكوم: فيتيس
2، هل يمكنني تخصيصه؟
أليكوم: نعم
نحن ندعم خدمات OEM مثل الشعار واسم الطراز والعلامة وقناع PVC وأجزاء المنتج (مجموعة التركيب، كتلة طرفية للطاقة، إلخ.)
3، هل يمكنني توصيله بأجهزة 10/100M؟
أليكوم: نعم
بالنسبة لمنافذ LAN، فهي استشعار تلقائي 10/100/1000M
بالنسبة لمنافذ الألياف، يرجى تكوين سرعة 100 ميجابت في الثانية عبر واجهة المستخدم الرسومية على الويب أو CLI
4، هل يمكنني إيقاف تشغيل وظيفة PoE لبعض المنافذ عند الضرورة؟
ج: نعم
تدعم جميع مفاتيح PoE المُدارة في هذه السلسلة إدارة PoE
يرجى فقط تعيين حالة PoE عبر واجهة المستخدم الرسومية على الويب أو CLI
5، هل تقومون بـ SKD/CKD؟
ج: نعم
بصفتنا مصنعًا، فقد تعاملنا مع هذا الأمر عدة مرات.
