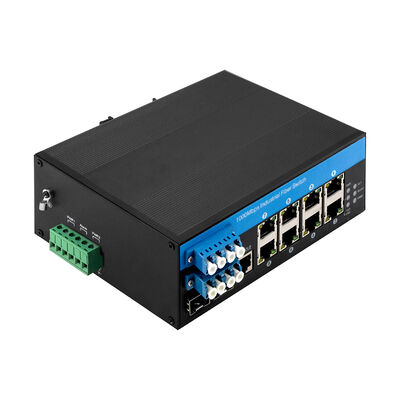

مفتاح تجاوز الألياف PoE المُدار 2.5G بـ 8 منافذ
|
اسم المنتج |
مفتاح تجاوز ألياف PoE صناعي مُدار بسرعة 10/100/1000 ميجابت في الثانية (2F+8TP) |
|
رقم الموديل |
IM-FBP288GW |
|
المنفذ |
2* منافذ SFP بسرعة 100/1000/2500 ميجابت في الثانية 2* منافذ تجاوز LC (SM/MM) SM: 1310 نانومتر/1550 نانومتر، 20 كم؛ 1490 نانومتر/1550 نانومتر، 40~120 كم MM: 1310 نانومتر، 2 كم؛ 850 نانومتر، 500 متر 8*10/100/1000M UTP RJ45 (يدعم الاستشعار التلقائي MDI/MDIX) |
|
البروتوكول |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض نطاق النظام: 26 جيجابت في الثانية (بدون ازدحام حركة المرور) معدل إعادة التوجيه: 19.344 مليون حزمة في الثانية حجم ذاكرة الوصول العشوائي الديناميكية: 128 ميجابايت حجم الذاكرة الفلاشية: 16 ميجابايت معرف VLAN: 4096 حجم جدول عنوان MAC: 8K إطار جامبو: 9.6 كيلوبايت |
|
وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) |
|
مؤشرات LED |
الطاقة، الشبكة، الألياف PWR: الطاقة
برتقالي: الرابط/ACT أخضر: سرعة الشبكة 1000 ميجابت في الثانية (متوقف عند 100 ميجابت في الثانية)
الألياف: FX1/FX2 |
|
مزود الطاقة |
جهد الإدخال: 48 فولت (حد أقصى 52 فولت) جهد خرج PoE: 48 فولت طاقة خرج PoE واحدة: 30 واط (المنفذ 1~8) الحد الأقصى للميزانية: 240 واط الاتصال العكسي: الدعم |
|
أسلاك PoE |
PoE af/at: 1/2 (V+), 3/6 (V-) |
|
البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية الرطوبة التشغيلية: 10% ~ 90%، غير متكثفة رطوبة التخزين: 10% ~ 95%، غير متكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV هواء، ±6KV تلامس EFT: IEC61000-4-4، عام ±6KV الاندفاع: IEC61000-4-5، تفاضلي ±2KV، مشترك ±6KV |
|
الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
الغلاف: غلاف معدني مموج، درجة IP40 الأبعاد: 158*115*60 ملم طريقة التركيب: تركيب سكة Din/الحائط الوزن: 0.75 كجم/0.9 كجم (صافي/إجمالي) |
|
الضمان |
3 سنوات، دعم فني مدى الحياة |
|
تجاوز الألياف |
|||
|
الفئة |
الوحدة |
المواصفات |
|
|
نطاق الطول الموجي |
نانومتر |
850±40/1300±40 |
1260~1650 |
|
طول الموجة الاختبارية |
نانومتر |
850/1300 |
1310/1550 |
|
فقدان الإدخال |
ديسيبل |
نموذجي: 0.6 كحد أقصى: 1.0 |
نموذجي: 0.6 كحد أقصى: 1.0 |
|
فقدان العودة |
ديسيبل |
MM≥30 SM≥50 |
|
|
التداخل المتبادل للقنوات |
ديسيبل |
MM≥35 SM≥55 |
|
|
فقدان الاستقطاب |
ديسيبل |
≤0.05 |
|
|
فقدان الطول الموجي |
ديسيبل |
≤0.05 |
|
|
فقدان درجة الحرارة |
ديسيبل |
≤0.05 |
|
|
إمكانية التكرار |
ديسيبل |
≤0.05 |
|
|
جهد التشغيل |
فولت |
3.3 فولت-5 فولت |
|
|
عمر الخدمة |
مرات |
≥100000000 |
|
|
وقت التبديل |
مللي ثانية |
≤10 |
|
|
الطاقة الضوئية للإرسال |
مللي واط |
≤500 |
|
|
درجة حرارة التشغيل |
درجة مئوية |
-20~+70 |
|
|
درجة حرارة التخزين |
درجة مئوية |
-40~+85 |
|
باعتباره جزءًا لا غنى عنه من نظام الاتصالات والحماية البصرية، فإن تجاوز الألياف موثوق به ومستقر للغاية لتلبية احتياجات المسار البصري المختلفة مثل
شبكة المنطقة الحضرية (MAN)
التكوين الديناميكي لمضاعفة الإضافة/الإسقاط
مراقبة النظام
البحث والتطوير المختبري
في غضون ذلك، يتميز مفتاح المرور بالألياف
فقدان إدخال منخفض
نطاق طول موجي واسع
تداخل متبادل منخفض للقنوات
3. معلومات الويب
4. التطبيق
5. قائمة التعبئة
1 قطعة مفتاح
1 قطعة دليل المستخدم
1 قطعة كابل وحدة التحكم
ملاحظة
الملحقات (حامل سكة DIN، الوحدة البصرية، مزود الطاقة، كابل التصحيح، كابل الشبكة، إلخ) غير مضمنة في صندوق التعبئة، يرجى إعدادها بنفسك أو شراء مجموعة كاملة منا
معلومات صندوق الشحن
حجم المنتج: 15.8*11.5*6 سم
حجم الصندوق الداخلي: 25.3*20.8*8 سم
وزن المنتج: 0.75 كجم
وزن التعبئة: 0.9 كجم
حجم الصندوق الرئيسي: 55.5*40*41 سم
كمية التعبئة: 20 قطعة
وزن التعبئة: 20 كجم
6. الأسئلة الشائعة
1، على أي شريحة يعتمد؟
Olycom: Vitesse
2، هل يمكنني تخصيصه؟
Olycom: نعم
نحن ندعم خدمات OEM مثل الشعار واسم الطراز والملصق وقناع PVC وأجزاء المنتج (طقم التركيب، كتلة طرفية للطاقة، إلخ)
3، هل يمكنني توصيله بأجهزة 10/100M؟
Olycom: نعم
بالنسبة لمنافذ LAN، فهي استشعار تلقائي 10/100/1000M
بالنسبة لمنافذ الألياف، يرجى تكوين سرعة 100 ميجابت في الثانية عبر واجهة المستخدم الرسومية على الويب أو CLI
4، هل يمكنني إيقاف تشغيل وظيفة PoE لبعض المنافذ عند الضرورة؟
ج: نعم
تدعم جميع مفاتيح PoE المُدارة في هذه السلسلة إدارة PoE
يرجى فقط تعيين حالة PoE عبر واجهة المستخدم الرسومية على الويب أو CLI
5، هل تقومون بـ SKD/CKD؟
ج: نعم
بصفتنا مصنعًا، فقد تعاملنا مع هذا الأمر عدة مرات.
